Einstellanleitung MTC 2 5 Zuführachsen
Ausgabe 12/2007 5.3 Endpositionen
79
5.3 Endpositionen
HINWEIS
Beim Einmessen der Endpositionen wird der ermittelte Wert automatisch gespeichert.
5.3.1 Vorbereitungen
HINWEIS
Vor der Kontrolle und dem Einmessen der Endpositionen muss der Null-Offset kontrolliert werden.
Å Kontrollieren Sie den Null-Offset der Zuführachse (siehe Abschnitt 5.2.3 "Kontrolle und Einstel-
len des Null-Offsets").
5 Zuführachsen Einstellanleitung MTC 2
5.3 Endpositionen Ausgabe 12/2007
80
5.3.2 Kontrolle und Einmessen der Endpositionen
Å Führen Sie die Vorbereitungen durch (siehe Abschnitt 5.3.1 „Vorbereitungen").

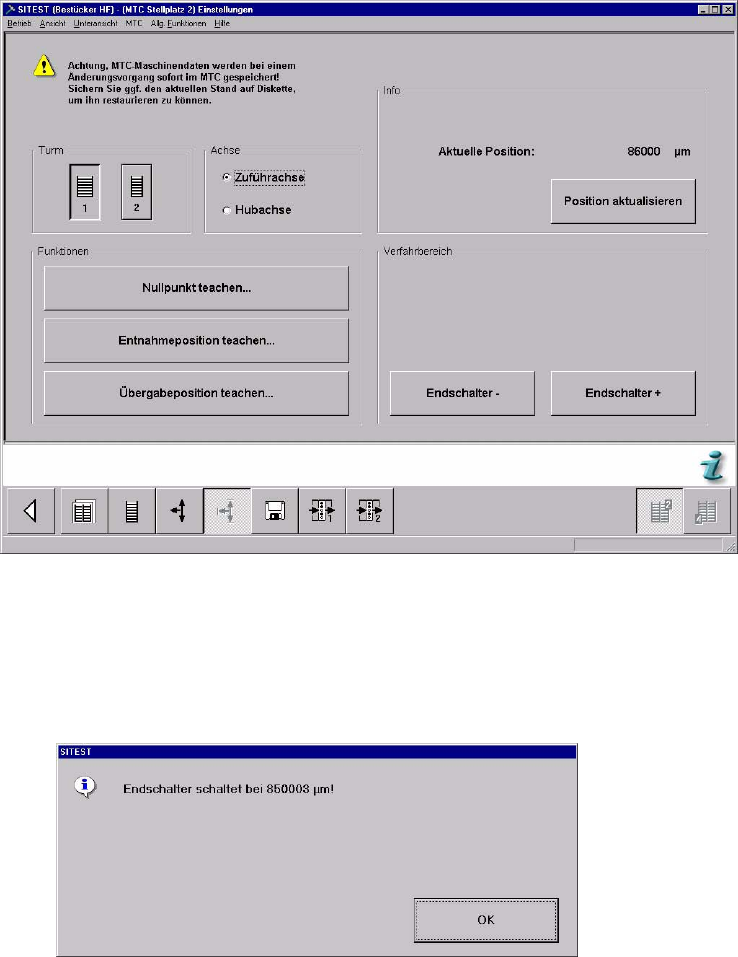

Å Wählen Sie in der unteren Menüleiste die Schaltfläche für die Einstellungen.
Å Wählen Sie "Turm 1" und "Zuführachse".
Å Wählen Sie "Endschalter –". Die Zuführachse verfährt solange, bis der hintere Endschalter
erreicht ist.
Einstellanleitung MTC 2 5 Zuführachsen
Ausgabe 12/2007 5.3 Endpositionen
81

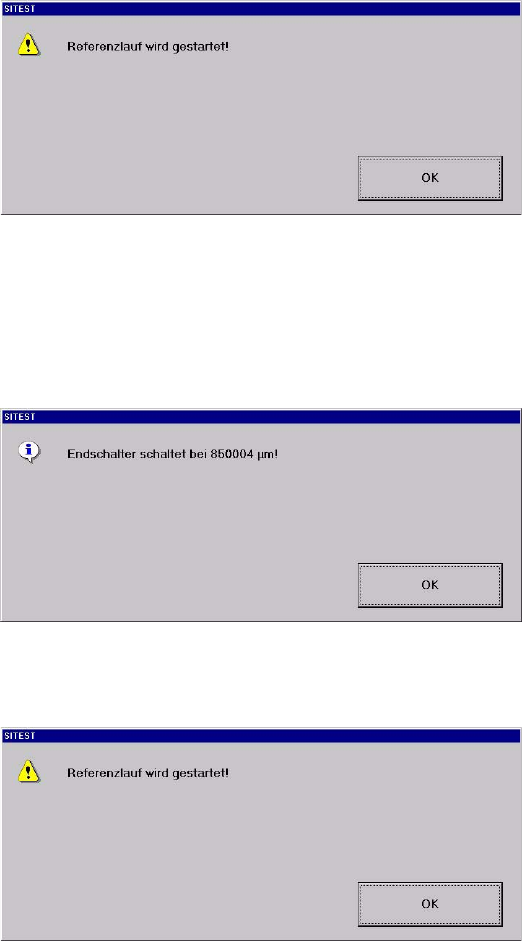

Å Bestätigen Sie mit "OK". Der angezeigte Wert wird gespeichert.
Å Bestätigen Sie mit "OK".
Å Wählen Sie "Endschalter +". Die Zuführachse verfährt solange, bis der vordere Endschalter
erreicht ist.
Å Bestätigen Sie mit "OK". Der angezeigte Wert wird gespeichert.
Å Bestätigen Sie mit "OK".
