4 Hubachsen Einstellanleitung MTC 2 4.2 Null-Offset, Nachfüll- und Übergabeposition Ausgabe 12/2007 44 Å Wählen Sie " Kassette 2 " und drücken Sie " OK ". Å V erfahren Sie die Hubachse mit oder solang…
Einstellanleitung MTC 2 4 Hubachsen
Ausgabe 12/2007 4.2 Null-Offset, Nachfüll- und Übergabeposition
43

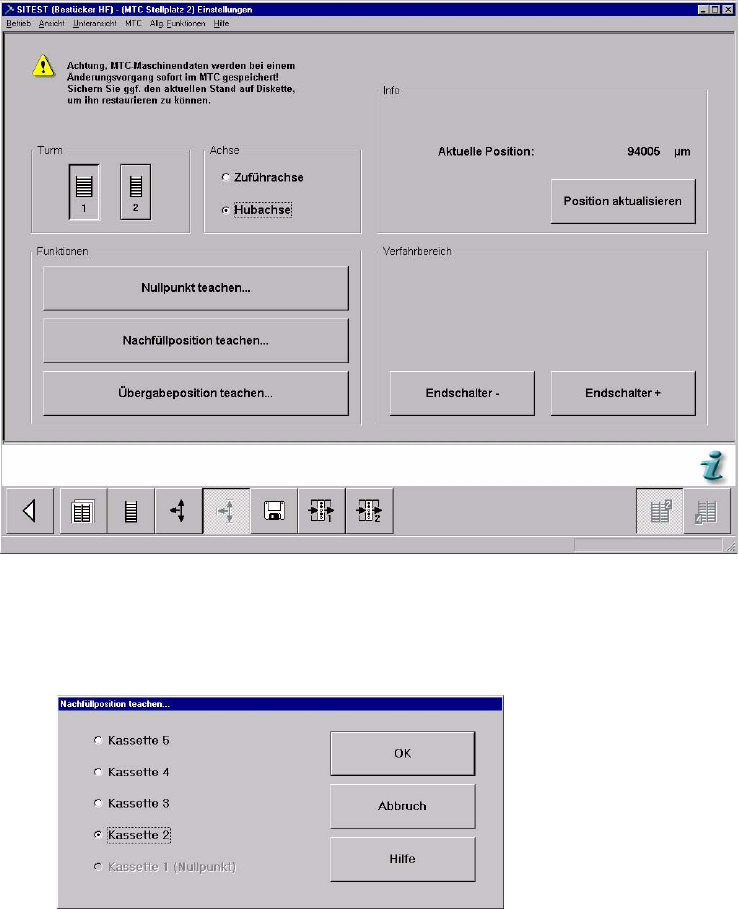

4.2.6 Einmessen der Nachfüllpositionen
Å Kontrollieren Sie den Null-Offset (siehe Abschnitt 4.2.2 "Kontrolle des Null-Offset").
Å Wählen Sie in der unteren Menüleiste die Schaltfläche für die Einstellungen.
Å Wählen Sie "Turm 1" und "Hubachse".
Å Wählen Sie "Nachfüllposition teachen..."
4 Hubachsen Einstellanleitung MTC 2
4.2 Null-Offset, Nachfüll- und Übergabeposition Ausgabe 12/2007
44
Å Wählen Sie "Kassette 2" und drücken Sie "OK".

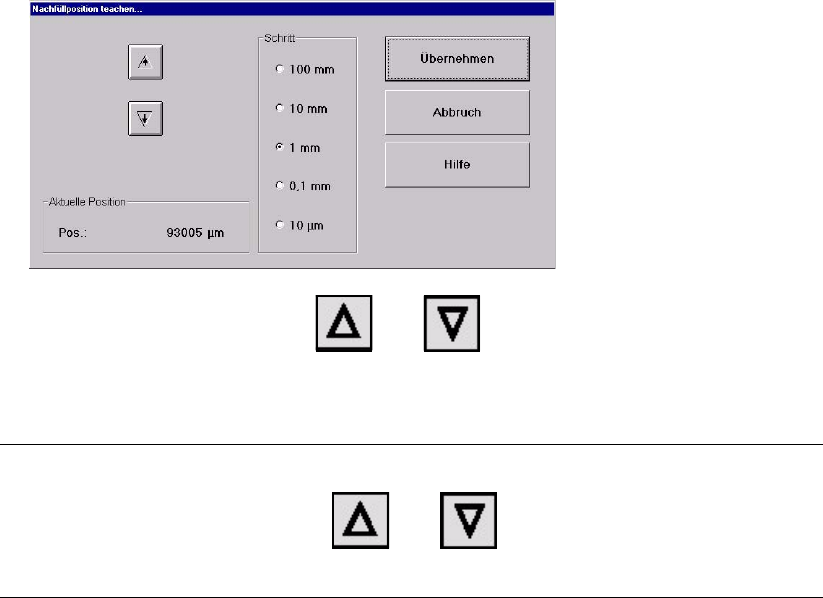

Å Verfahren Sie die Hubachse mit oder solange schrittweise, bis sich die Un-
terkante der Kassette 2 auf Höhe der Tischplatte befindet und sich die Kassette problemlos
heraus- und hineinschieben lässt.
HINWEIS
Mit jeder Betätigung der Schaltfläche oder wird die Hubachse einen Schritt der
ausgewählten Schrittweite nach oben oder nach unten bewegt.
Å Verlassen Sie das Fenster mit "Übernehmen".
Å Wiederholen Sie diesen Einmessvorgang mit den restlichen Kassetten.
Einstellanleitung MTC 2 4 Hubachsen
Ausgabe 12/2007 4.2 Null-Offset, Nachfüll- und Übergabeposition
45

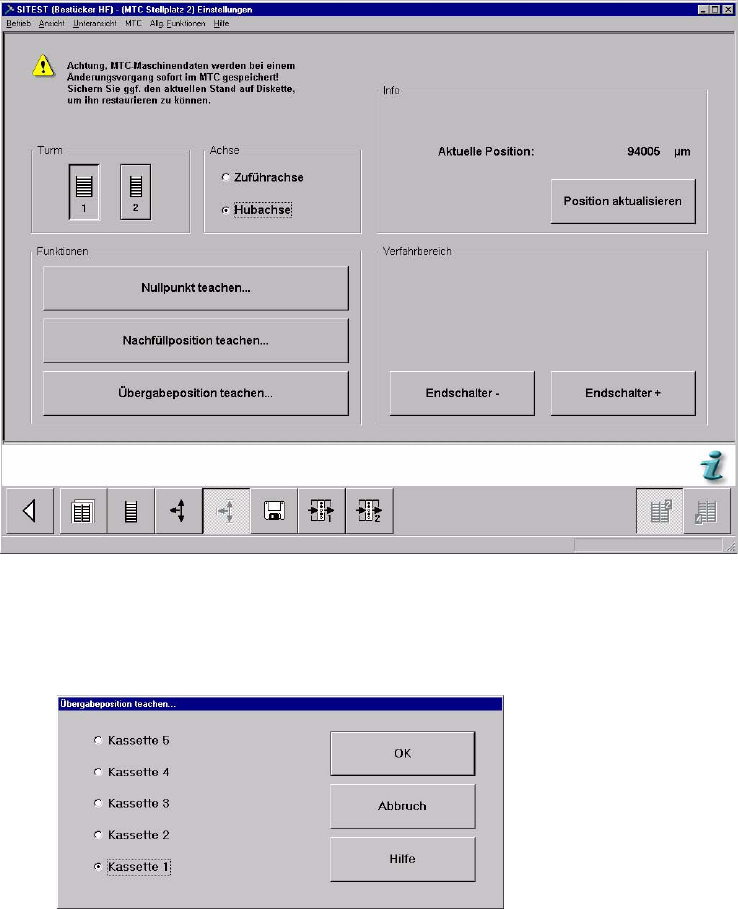

4.2.7 Einmessen der Übergabepositionen
Å Führen Sie die Vorbereitungen durch (siehe Abschnitt 4.2.1 „Vorbereitungen").
Å Wählen Sie in der unteren Menüleiste die Schaltfläche für die Einstellungen.
Å Wählen Sie "Turm 1" und "Hubachse".
Å Wählen Sie "Übergabeposition teachen...".
