4 Hubachsen Einstellanleitung MTC 2 4.3 Endpositionen Ausgabe 12/2007 48 4.3 End positionen HINWEI S Beim Einmessen der Endposition en wird der ermittelte Wert au tomatisch gespeichert. 4.3.1 V orbereitungen HINWEI S V o…
Einstellanleitung MTC 2 4 Hubachsen
Ausgabe 12/2007 4.2 Null-Offset, Nachfüll- und Übergabeposition
47
WARNUNG
Achten Sie vor dem Verfahren der Hubachse, dass
- die Kassetten und die FMTs immer ganz in den Turm eingeschoben sind,
- der Mitnehmer ausgekoppelt ist und
- die FMT-Verriegelung geschlossen ist.
4 Hubachsen Einstellanleitung MTC 2
4.3 Endpositionen Ausgabe 12/2007
48
4.3 Endpositionen
HINWEIS
Beim Einmessen der Endpositionen wird der ermittelte Wert automatisch gespeichert.
4.3.1 Vorbereitungen
HINWEIS
Vor der Kontrolle und dem Einmessen der Endpositionen muss der Null-Offset kontrolliert werden.
Å Kontrollieren Sie den Null-Offset der Hubachse (siehe Abschnitt 4.2.2 "Kontrolle des Null-Off-
set").
Einstellanleitung MTC 2 4 Hubachsen
Ausgabe 12/2007 4.3 Endpositionen
49
4.3.2 Kontrolle und Einmessen der Endpositionen
Å Führen Sie die Vorbereitungen durch (siehe Abschnitt 4.3.1 „Vorbereitungen").

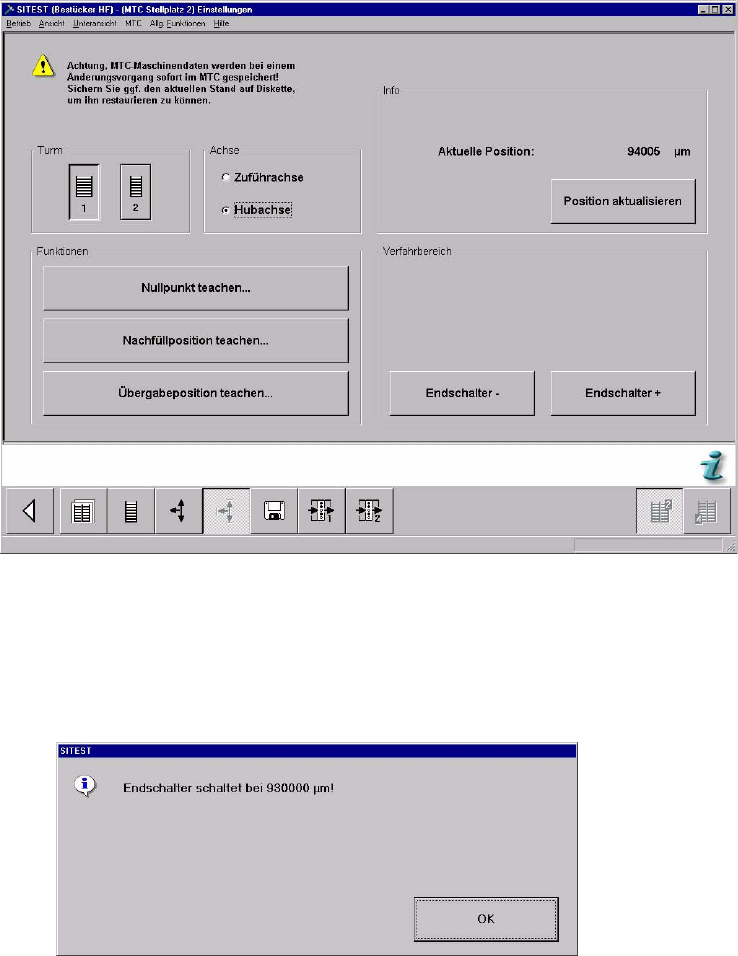

Å Wählen Sie in der unteren Menüleiste die Schaltfläche für die Einstellungen.
Å Wählen Sie "Turm 1" und "Hubachse".
Å Wählen Sie "Endschalter –". Die Hubachse verfährt solange, bis der obere Endschalter er-
reicht ist.
