5.4 Endschalter
5.4.1 Werkzeuge und Hilfmittel
– 1 Satz Innensechskantschlüssel
– 1 Satz Schraubendreher
5.4.2 Vorbereitungen
HINWEIS
Vor dem Einstellen der Endschalter muss der Null-Offset und die Übergabeposition kontrolliert
werden.
Å Kontrollieren Sie den Null-Offset (siehe Abschnitt 5.2.3 "Kontrolle und Einstellen des Null-Off-
sets").
Å Kontrollieren Sie die Übergabeposition (siehe Abschnitt 4.2.4 "Kontrolle der Übergabepositio-
nen").
5.4.3 Einstellen der Endschalter
Å Fahren Sie die Zuführachse auf die Übergabeposition (siehe Abschnitt 4.2.4 "Kontrolle der
Übergabepositionen").
Å Stellen Sie den Endschalter max. Position über seinen Endschalterhalter so ein, dass zwi-
schen dem Mitnehmer in Übergabeposition und der Kontaktrolle des Endschalters ein Abstand
von ca 1 mm vorhanden ist.
Å Fahren Sie die Zuführachse auf die Nullposition (siehe Abschnitt 5.2.3 „Kontrolle und Einstel-
len des Null-Offsets“).
Å Stellen Sie den Endschalter min. Position über seinen Endschalterhalter so ein, dass zwischen
dem Mitnehmer in Nullposition und der Kontaktrolle des Endschalters ein Abstand von
ca. 1 mm (Turm 2: ca. 10 mm) vorhanden ist.
Å Kontrollieren Sie die Endpositionen der Zuführachse (siehe Abschnitt 5.3.2 „Kontrolle und Ein-
messen der Endpositionen").
Einstellanleitung MTC 2 5 Zuführachsen
Ausgabe 12/2007 5.4 Endschalter
83

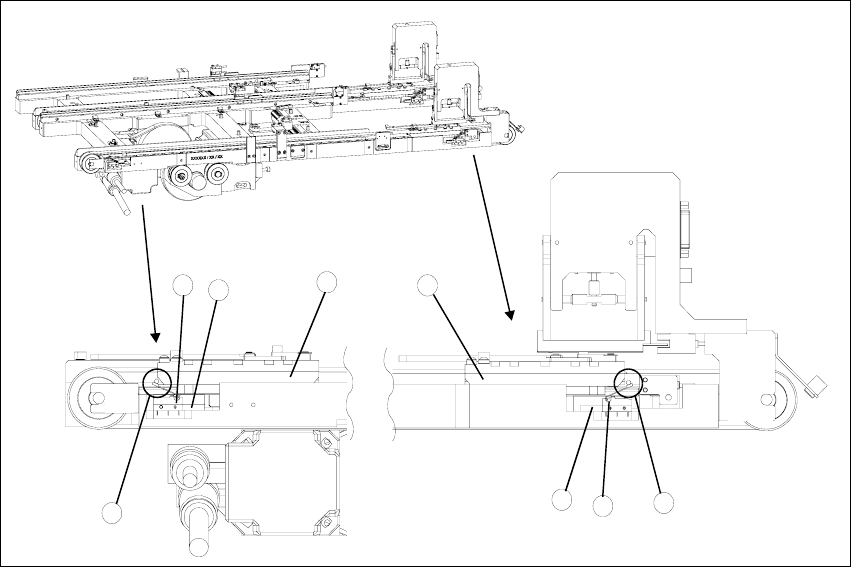

Abb. 5.4 - 1 Einstellen der Endschalter max. und min. Position (hier Turm 1)
Legende
1. Mitnehmer auf Übergabeposition
2. Mitnehmer auf Nullposition
3. Endschalter max. Position mit Kontaktrolle
4. Endschalter min. Position mit Kontaktrolle
5. Endschalterhalter
6. Kontaktbereich Mitnehmer/Endschalter auf max. Position
7. Kontaktbereich Mitnehmer/Endschalter auf min. Position
2
1
5
3
5
4
6
7
5 Zuführachsen Einstellanleitung MTC 2
5.5 Lichtschranken Ausgabe 12/2007
84
5.5 Lichtschranken
WARNUNG
Die Kontrolle und das Einmessen der Lichtschranken der Zuführachse darf nur mit korrekten
Nullpositionen, Übergabepositionen und Entnahmepositionen bei den Hub- und Zuführachsen
durchgeführt werden.
Abb. 5.5 - 1 Lichtschranken an den Zuführachsen
Legende
1. Griffabfrage
2. FMT-Sicherheitsabfrage
3. Crash-Lichtschranken
3
2
1
