Einstellanleitung MTC 2 4 Hubachsen Ausgabe 12/2007 4.3 Endpositionen 51 4.3.3 Anfahren der End positionen Å Wählen Sie in der unteren Men üleiste die Schalt fläche für die Achsen . Å Wählen Sie " T urm 1 " und…
4 Hubachsen Einstellanleitung MTC 2
4.3 Endpositionen Ausgabe 12/2007
50

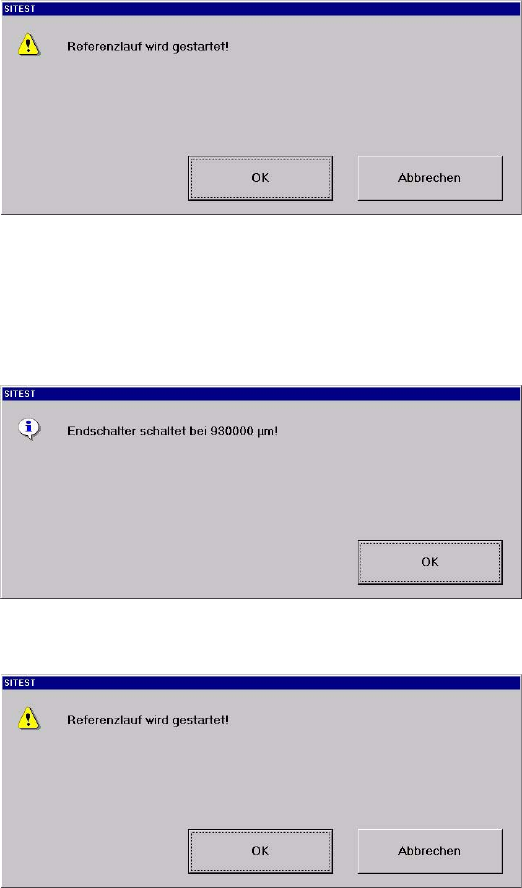

Å Bestätigen Sie mit "OK". Der angezeigte Wert wird gespeichert.
Å Bestätigen Sie mit "OK".
Å Wählen Sie "Endschalter +". Die Hubachse verfährt solange, bis der untere Endschalter er-
reicht ist.
Å Bestätigen Sie mit "OK". Der angezeigte Wert wird gespeichert.
Å Bestätigen Sie mit "OK".
Einstellanleitung MTC 2 4 Hubachsen
Ausgabe 12/2007 4.3 Endpositionen
51
4.3.3 Anfahren der Endpositionen
Å Wählen Sie in der unteren Menüleiste die Schaltfläche für die Achsen.
Å Wählen Sie "Turm 1" und "Hubachse".
Å Wählen Sie "Positionieren...".
4 Hubachsen Einstellanleitung MTC 2
4.3 Endpositionen Ausgabe 12/2007
52
Å Wählen Sie "Editieren".
Å Tragen Sie einen der angezeigten Werte in das Eingabefeld ein: hier
"400093" für die unterste mögliche Position (max. Position) bzw.
"–490" für die oberste mögliche Position (min. Position).
Å Verlassen Sie das Fenster mit "Übernehmen".
Å Drücken Sie "Start".
Å Die Hubachse fährt in die entsprechende Endposition.
WARNUNG
In dieser Position darf der MTC 2 nicht mit dem Gabelstapler gehoben werden.
Fahren Sie den MTC 2 vor dem Transport in seine Transportposition.
