4 Hubachsen Einstellanleitung MTC 2 4.2 Null-Offset, Nachfüll- und Übergabeposition Ausgabe 12/2007 46 Å Wählen Sie " Kassette 1 "und drücken Sie " OK ". Å Wählen Sie " FMT -V erriegelung öffnen …
Einstellanleitung MTC 2 4 Hubachsen
Ausgabe 12/2007 4.2 Null-Offset, Nachfüll- und Übergabeposition
45
4.2.7 Einmessen der Übergabepositionen
Å Führen Sie die Vorbereitungen durch (siehe Abschnitt 4.2.1 „Vorbereitungen").
Å Wählen Sie in der unteren Menüleiste die Schaltfläche für die Einstellungen.
Å Wählen Sie "Turm 1" und "Hubachse".

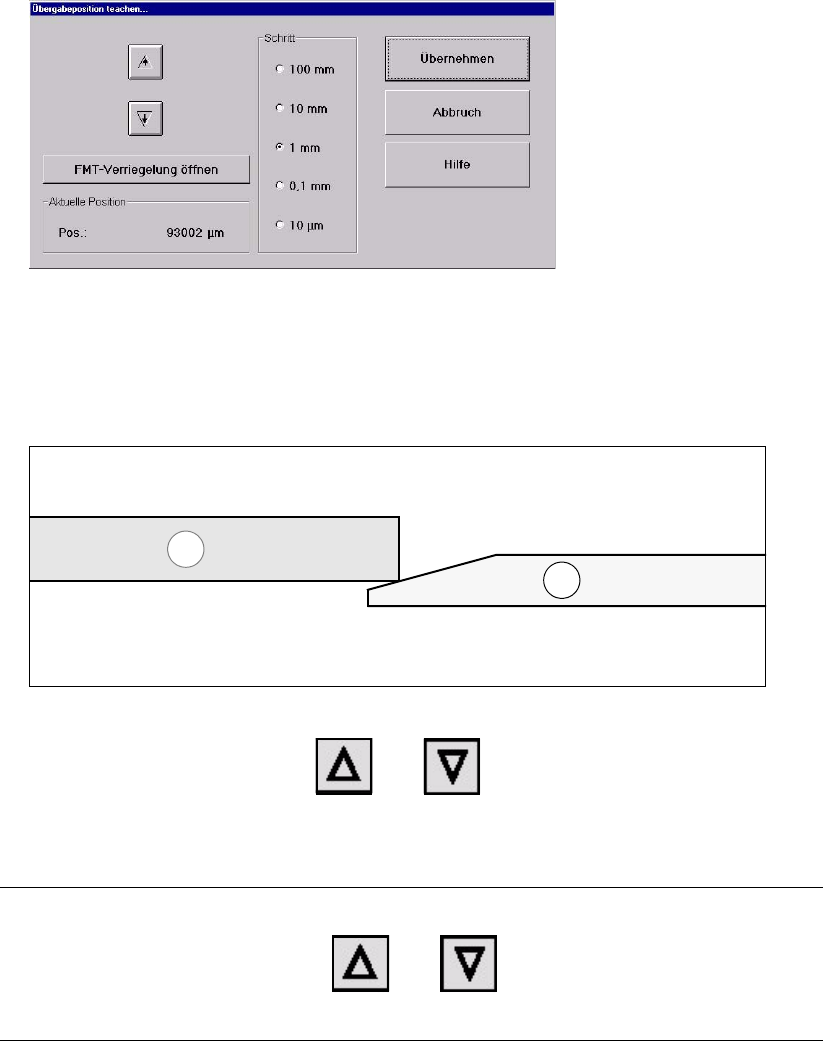

Å Wählen Sie "Übergabeposition teachen...".
4 Hubachsen Einstellanleitung MTC 2
4.2 Null-Offset, Nachfüll- und Übergabeposition Ausgabe 12/2007
46
Å Wählen Sie "Kassette 1"und drücken Sie "OK".
Å Wählen Sie "FMT-Verriegelung öffnen".
Å Ziehen Sie den FMT manuell aus der Kassette auf die Schiene der Zuführachse.
Jetzt muss das FMT (1) die Rampe der Zuführachse (2) im oberen Drittel berühren
(s. Skizze unten).
Å Wählen Sie "FMT-Verriegelung schließen"
Å Verfahren Sie die Hubachse mit oder solange schrittweise, bis sich die Un-
terkante des FMT auf Höhe der Schienen der Zuführachse befindet und der Übergang zwi-
schen Kassette und Schiene ohne Stöße erfolgt.
HINWEIS
Mit jeder Betätigung der Schaltfläche oder wird die Hubachse einen Schritt der
ausgewählten Schrittweite nach oben oder nach unten bewegt.
Å Schieben Sie den FMT zurück in die Kassette, so dass er in die FMT-Verriegelung einras-
tet.
Å Verlassen Sie das Fenster mit "Übernehmen".
Å Wiederholen Sie diesen Einmessvorgang mit den restlichen Kassetten.
1
2
Einstellanleitung MTC 2 4 Hubachsen
Ausgabe 12/2007 4.2 Null-Offset, Nachfüll- und Übergabeposition
47
WARNUNG
Achten Sie vor dem Verfahren der Hubachse, dass
- die Kassetten und die FMTs immer ganz in den Turm eingeschoben sind,
- der Mitnehmer ausgekoppelt ist und
- die FMT-Verriegelung geschlossen ist.
