7 Masterdrives Einstellanleitung MTC 2
7.2 Bedienung des Masterdrives über die Parametriereinheit (PMU) Ausgabe 12/2007
108
Hinweis:
Für den MTC 1 wählen sie die Betriebssoftware 1.5 aus!

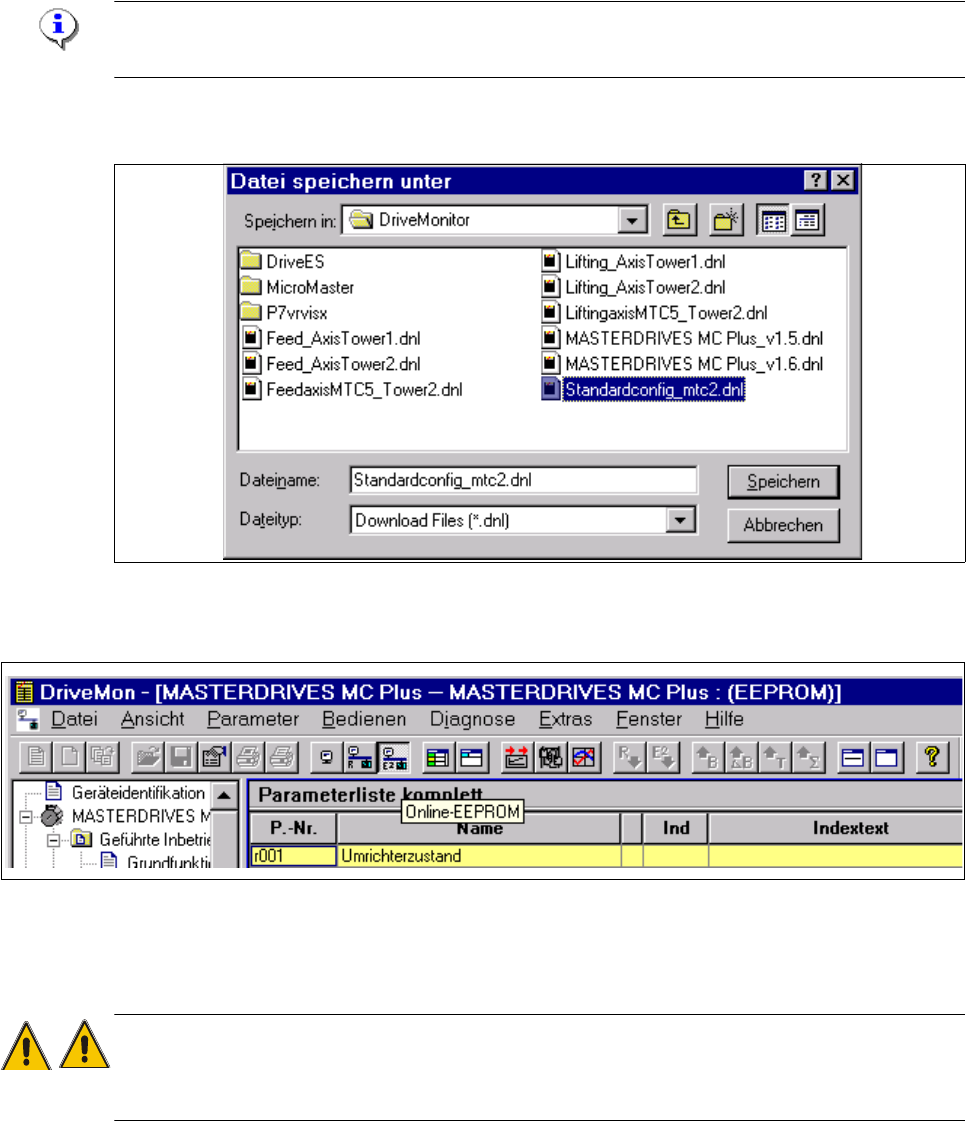

Å Klicken Sie OK
Å Klicken Sie auf den Button "Speichern"
Å Wählen Sie "Online EEPROM"
Sind die Einstellungen für die serielle Schnittstellen am Masterdrive und am Notebook identisch,
sind Sie jetzt Online mit dem Antrieb verbunden.
Achtung:
Alle Änderungen, die Sie jetzt vornehmen werden direkt zum Antrieb gesendet und sind auch so-
fort aktiv.
Die serielle Schnittstelle in der SW Drive Monitor kann überprüft werden unter
"EXTRAS" --> "ONLINE EINSTELLUNGEN".
Einstellanleitung MTC 2 7 Masterdrives
Ausgabe 12/2007 7.2 Bedienung des Masterdrives über die Parametriereinheit (PMU)
109
Upload Parametersatz: (Sicherung des Parametersatzes)
Å
Wählen Sie "DATEI" --> "UPLOAD" --> "GRUNDGERÄT VOLLSTÄNDIG"
Å Speichern Sie die Datei unter einen sinnvollen Namen entsprechend Zuführachse/Hubachse
und Turm 1/2 eventuell MTC-Nummer.

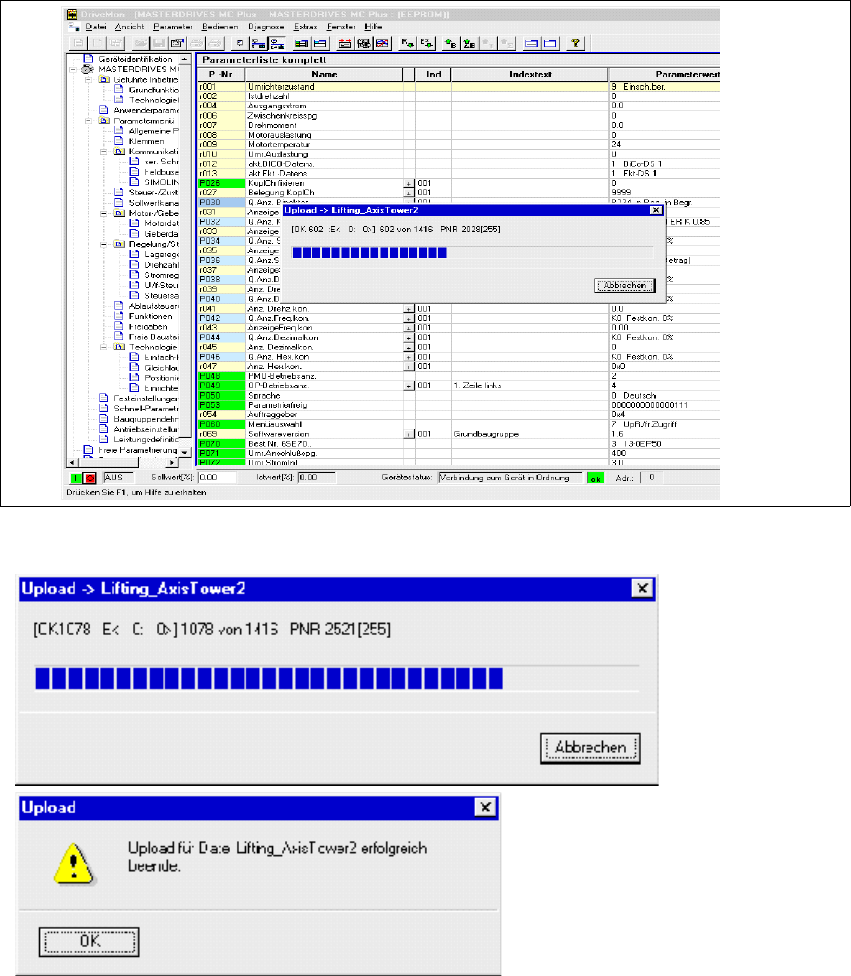

Abb. 7.2 - 7 Upload Parametersatz
7 Masterdrives Einstellanleitung MTC 2
7.2 Bedienung des Masterdrives über die Parametriereinheit (PMU) Ausgabe 12/2007
110
Download Parametersatz:
Å
Wählen Sie "DATEI" --> "DOWNLOAD" --> "SPEICHERN EEPROM"
Å Schalten sie den MTC AUS und wieder EIN, starten Sie den Referenzlauf.
Hinweis:
Bevor der Download gestartet wird, sollte der Masterdrive auf Werkseinstellung zurückgesetzt
werden.(siehe 7.2.2)
Hinweis:
Die jeweilige Achse darf sich nicht in Lageregelung befinden!
TIPP:
Um die Lageregelung nicht zu aktivieren haben Sie folgende Möglichkeiten:
- Öffnen Sie die Tür des MTC’s.
- Schalten Sie den MTC ein und fahren Sie den MTC nicht in Referenz.
Abb. 7.2 - 8 Download Parametersatz
Hinweis:
Speichern auf EEPROM wählen!
Hinweis:
Falls beim ersten Start des Downloads im Feld E:(Error) Fehler gezählt werden, brechen Sie den
Download sofort ab und versuchen Sie es noch einmal.
