Einstellanleitung MTC 2 5 Zuführachsen
Ausgabe 12/2007 5.5 Lichtschranken
85
5.5.1 Werkzeuge und Hilfsmittel
– 1 Satz Innensechskantschlüssel
– Einstelllehre Crash-Lichtschranken Art. Nr. 03021679-01
HINWEIS
Die Einstelllehre für die Crash-Lichtschranken wird bei Turm 1 bzw. Turm 2 unterschiedlich
eingesetzt:
Bei Turm 2 wird die Lehre auf die Zuführachse gelegt:
bei der Erhöhung 11,5 mm muss die Lichtschranke ansprechen,
bei 11,4 mm jedoch nicht ansprechen.
Bei Turm 1 wird die Lehre um 90° verdreht auf die Zuführachse gelegt:
bei der Erhöhung 9,85 mm muss die Lichtschranke ansprechen,
bei 9,75mm jedoch nicht ansprechen.
5.5.2 Vorbereitungen
Å Fahren Sie die Zuführachse auf die Nullposition (siehe Abschnitt 5.2.3 „Kontrolle und Einstel-
len des Null-Offsets“).
5 Zuführachsen Einstellanleitung MTC 2
5.5 Lichtschranken Ausgabe 12/2007
86
5.5.3 Kontrolle und Einstellen der Griffabfragen
HINWEIS
Die Griffabfragen bestehen aus je einer Reflexlichtschranke, die den Griff des FMT bzw. die
Griffseite des FMT XL erkennen kann. Eine Leuchtdiode zeigt den Schaltzustand des Sensors an.

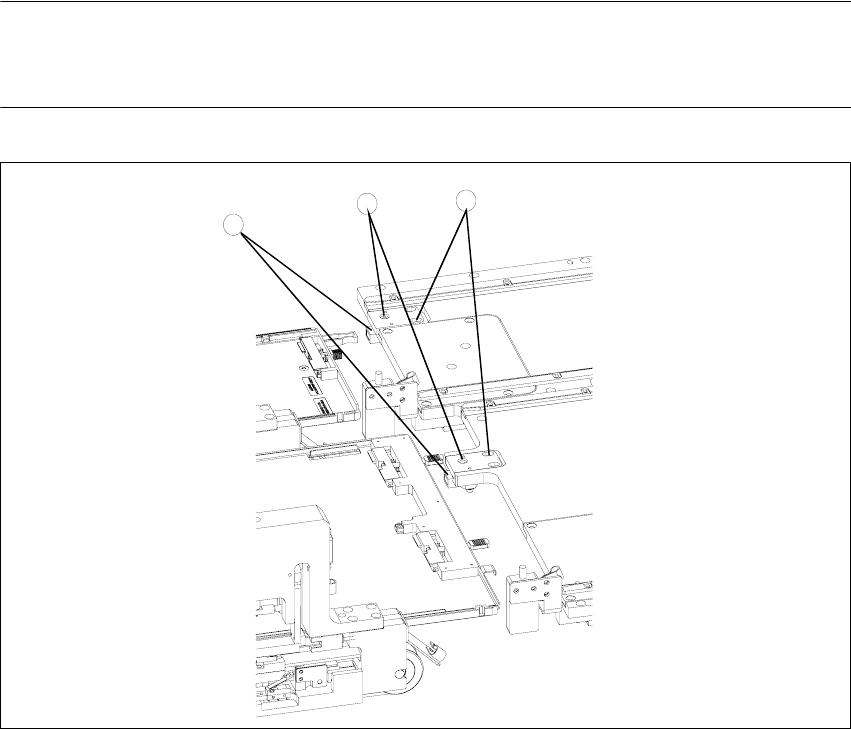

Abb. 5.5 - 2 Kontrolle und Einstellen der Griffabfragen
Legende
1. Reflexlichtschranken der Griffabfragen
2. Befestigungsplatten mit Klemmschrauben
3. Leuchtdioden
Å Öffnen Sie die Klemmschrauben der Befestigungsplatte.
Å Verschieben Sie die Befestigungsplatte in Richtung des FMT, bis die Reflexlichtschranke an-
spricht (die Leuchtdiode wechselt ihren Zustand). Fixieren Sie dort die Platte.
Å Prüfen Sie, ob der Zustand der Leuchtdiode gleich bleibt, wenn Sie den verriegelten FMT be-
wegen. Verschieben Sie ggf. die Befestigungsplatte noch minimal in Richtung des FMT.
Å Ziehen Sie die Klemmschrauben fest an.
3
2
1
Einstellanleitung MTC 2 5 Zuführachsen
Ausgabe 12/2007 5.5 Lichtschranken
87
5.5.4 Kontrolle und Einstellen der FMT-Sicherheitsabfragen
HINWEIS
Die FMT-Sicherheitsabfragen bestehen aus je einer Durchlichtschranke, die durch die
Vorderkante des FMT bzw. FMT XL unterbrochen wird. Zwei Leuchtdioden zeigen den
Schaltzustand des Sensors an.
HINWEIS
Führen Sie das Einstellen erst bei Zuführachse Turm 1 durch und anschließend bei Zuführachse
Turm 2.
Der Lichtschranken-Halter in der Mitte nimmt die Lichtschranken für beide Achsen auf, lässt sich
jedoch nicht getrennt einstellen. Beim Einstellen müssen sowohl der Halter für den Sender als
auch der Halter für den Empfänger der Lichtschranken-Paare verschoben werden.

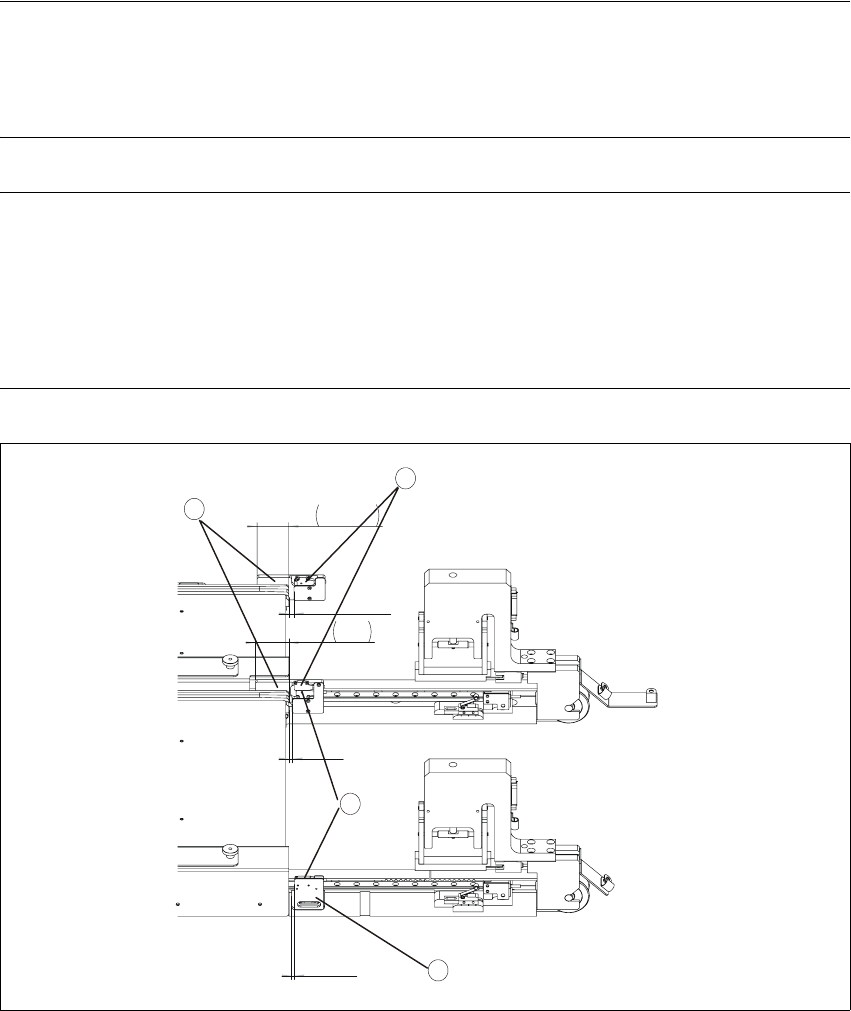

Abb. 5.5 - 3 Kontrolle und Einstellen der FMT-Sicherheitsbfragen
Legende
1. Durchlichtschranke FMT-Sicherheitsabfrage Turm 1
2. Durchlichtschranke FMT-Sicherheitsabfrage Turm 2
3. Lichtschranken-Halter mit Klemmschrauben
1
2
3
32,50
34
4
5,50
3
3
