5 Zufüh rac hsen Einstellanleitung MTC 2 5.2 Null-Offset, Entnahme- und Übergabeposition Ausgabe 12/2007 74 Å Bestätigen Sie mit " Übernehmen ". Å Bestätigen Sie mit " OK ". Å Wiederholen Sie diesen E…
Einstellanleitung MTC 2 5 Zuführachsen
Ausgabe 12/2007 5.2 Null-Offset, Entnahme- und Übergabeposition
73

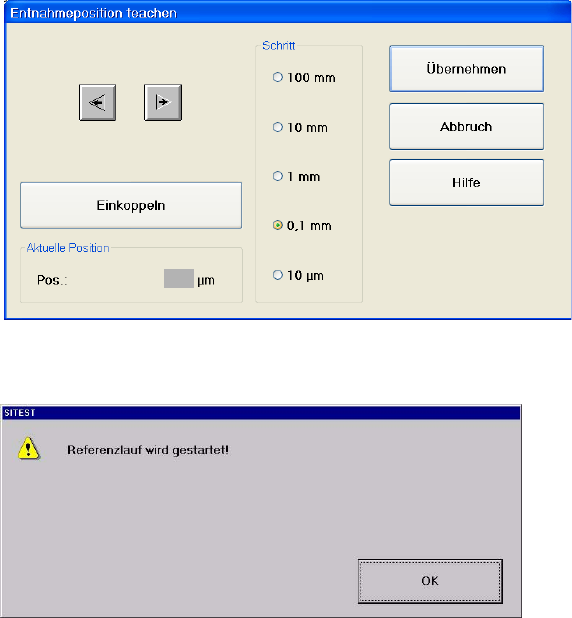

Werten Sie dabei die Positionsangabe im Dialog aus, hier als graues Rechteck sichtbar.
Å Ermitteln Sie auf diese Weise die Position der vorderen und der hinteren Flanke der Ausspa-
rung.
Å Errechnen Sie die Mittelposition der Aussparung.
Å Verfahren Sie die Zuführachse über die Pfeiltasten auf die errechnete Mittelposition.
5 Zuführachsen Einstellanleitung MTC 2
5.2 Null-Offset, Entnahme- und Übergabeposition Ausgabe 12/2007
74
Å Bestätigen Sie mit "Übernehmen".
Å Bestätigen Sie mit "OK".
Å Wiederholen Sie diesen Einmessvorgang mit den restlichen Kassetten.
Einstellanleitung MTC 2 5 Zuführachsen
Ausgabe 12/2007 5.2 Null-Offset, Entnahme- und Übergabeposition
75
5.2.7 Einmessen der Übergabeposition
Å Führen Sie die Vorbereitungen durch (siehe Abschnitt 5.2.2 „Vorbereitungen").
Kalibrieren der Übergabeposition am Turm 1 XL
Å
Betätigen Sie den Button "Übergabeposition teachen".
Das Flächenmagazin fährt heraus und steht ca. 5mm außerhalb der Zuführachse.
Achtung:
Falls Sie in dieser Situation die Kalibrierung mit OK bestätigen, so haben sie eine falsche Überg-
abeposition ermittelt. Dadurch ergibt sich dann eine falsche Abholposition für den Twin Head.
Å Öffnen Sie die Abdeckung und schieben Sie das Flächenmagazin zurück auf die Zuführachse.
Å Danach schieben Sie das FM in Richtung Maschine, so dass die Kunstoffkante des FM mit
dem Rahmen der Zuführachse bündig abschliesst. Diese Position sollte in einem Schritt du-
rchgeführt werden:
wurde das FM über die Zuführachse raus geschoben, so schieben Sie es noch einmal zurück
und versuchen das FM in einem Schritt bündig mit dem Rahmen der Zuführachse zu schieben.
Damit wird die Toleranz zwischen Mitnehmer und FM-Spalt eliminiert und Sie vermeiden da-
durch die Eingabe eines Abholoffsets im Programmiersystem.

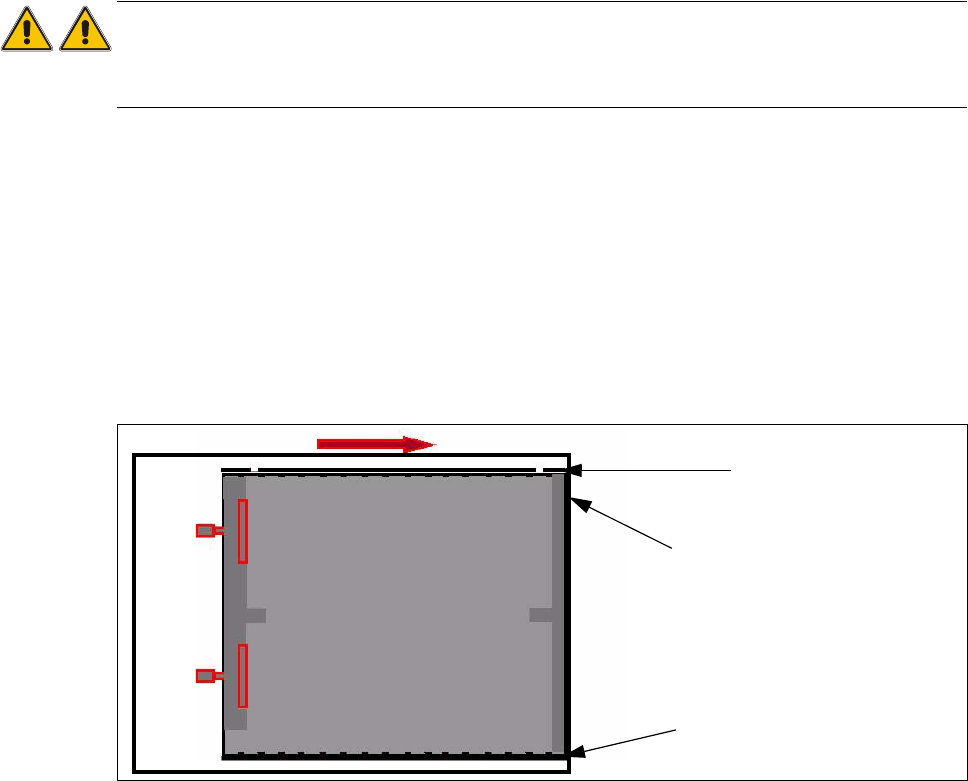

Abb. 5.2 - 4 Übergabeposition XL FM
Kunstoffkante am FM XL
Rahmen der Zuführachse
Kunstoffkante am FM XL
