4 Hubachsen Einstellanleitung MTC 2 4.1 Riemenspannung Ausgabe 12/2007 32 4.1 Riemensp annung 4.1.1 Werkzeuge und Hilfsmittel – Riemenfrequenz- Messgerät (indu ktiv) – 2 Riemensp annmessstreifen – 1 Satz Innensechskant s…
Einstellanleitung MTC 2 4 Hubachsen
Ausgabe 12/2007
31

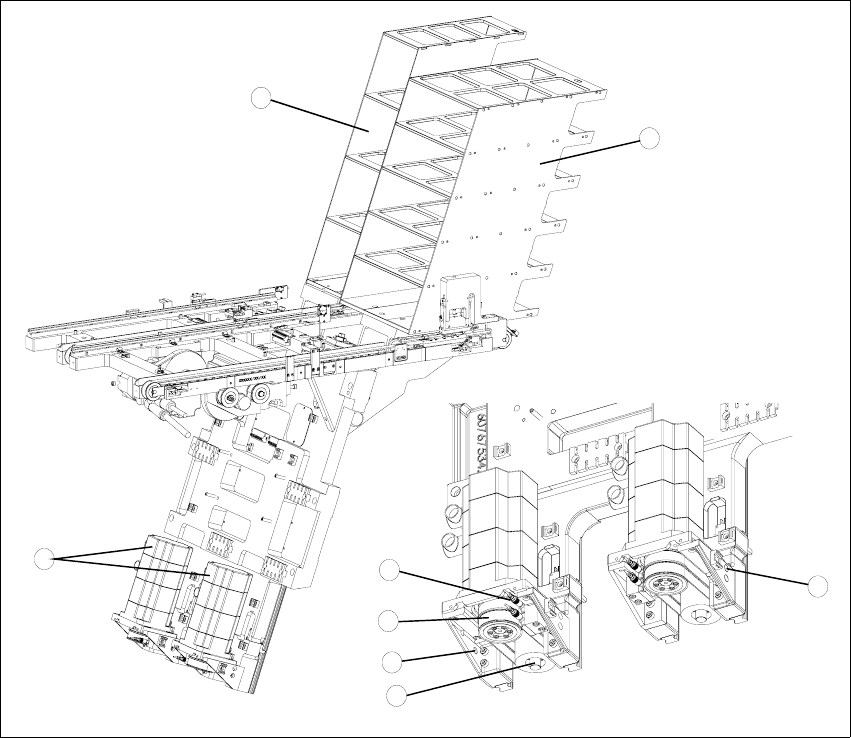

Abb. 4.0 - 1 Übersicht über die Hubachsen
Legende
1. Hubachse Turm 1
2. Hubachse Turm 2
3. Servomotoren der Hubachsen
4. doppelter Zahnriemen (hier Turm 2)
5. Spindel (hier Turm 2)
6. induktive Sensoren (hier Turm 2)
7. Bohrungen für den Messkopf des Riemenfrequenz-Messgerätes
3
2
6
4
5
1
7
7
4 Hubachsen Einstellanleitung MTC 2
4.1 Riemenspannung Ausgabe 12/2007
32
4.1 Riemenspannung
4.1.1 Werkzeuge und Hilfsmittel
– Riemenfrequenz-Messgerät (induktiv)
– 2 Riemenspannmessstreifen
– 1 Satz Innensechskantschlüssel
– 1 Satz Gabelschlüssel
4.1.2 Vorbereitungen
Å Rüsten Sie den MTC 2 komplett ab (siehe Betriebsanleitung).
Å Fahren Sie die Hubachse in ihre unterste Position (siehe Abschnitt 4.3.3 „Anfahren der End-
positionen“).

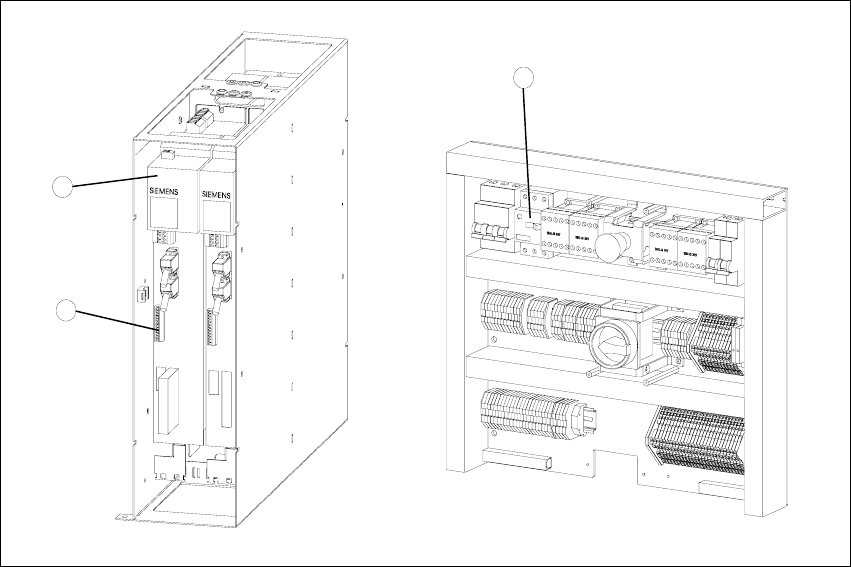

Abb. 4.1 - 1 Anschlüsse an den Masterdrives der Hubachsen
Legende
1. Masterdrive Hubachse (hier Turm 1)
2. Anschlussklemme für externe Signale
3. Motorschutzschalter auf der Elektroplatte
2
1
3
Einstellanleitung MTC 2 4 Hubachsen
Ausgabe 12/2007 4.1 Riemenspannung
33
GEFAHR
Bei den folgenden Tätigkeiten sind Bereiche der Maschine zugänglich, die unter gefährlicher Spannung ste-
hen oder bewegt werden. Führen Sie nur die beschriebene Tätigkeit durch und berühren Sie keine anderen
stromführenden oder bewegten Teile.
Wird auch nur einer dieser Hinweise nicht beachtet, kann dies zu Tod, schwerer Körperverletzung und/oder
erheblichen Sachschäden führen!
Å Entfernen Sie die linke Verkleidung vor der Elektroplatte und die Verkleidungen rechts und
links vor den Masterdrives (siehe Abb. 4 - 1).
Å Schalten Sie den Motorschutzschalter aus (siehe Abb. 4 - 1).
Å Zur Entlastung der Zahnriemen lösen Sie folgendermaßen die Motorbremse des Servomotors,
um die Hubachse auf den Anschlagpuffer aufzusetzen:
Å Kontrollieren Sie, ob der MTC 2 ausgeschaltet und vom Netz getrennt ist.
Å Ziehen Sie bei dem Masterdrive für die Hubachse die Anschlussklemme für externe Si-
gnale ab (siehe Abb. 4.1 - 1, Pos. 2).
Å Klemmen Sie das Kabel von Pin 3 auf Pin 1.
Å Schließen Sie die Anschlussklemme an.
Å Schließen Sie den MTC 2 am Netz an und schalten Sie ihn ein.
Die Hubachse fährt hörbar eine Strecke von wenigen Millimetern bis zum Anschlagpuffer.
Å Kontrollieren Sie, ob die Hubachse wirklich in ihrer Endlage steht.
Å Machen Sie das Umklemmen des Kabels folgendermaßen rückgängig:
Å Schalten Sie den MTC 2 aus und trennen Sie ihn vom Netz.
Å Ziehen Sie bei dem Masterdrive für die Hubachse die Anschlussklemme für externe Si-
gnale ab (siehe Abb. 4.1 - 1, Pos. 2).
Å Klemmen Sie das Kabel von Pin 1 auf Pin 3.
Å Schließen Sie die Anschlussklemme an.
Å Schalten Sie den Motorschutzschalter ein.
Å Befestigen Sie die Verkleidungen.
Å Docken Sie den MTC 2 von der SIPLACE-Station ab (siehe Betriebsanleitung).
Å Kurbeln Sie den MTC 2 nach oben (im Uhrzeigersinn) bis zum Anschlag.
