Einstellanleitung MTC 2 4 Hubachsen
Ausgabe 12/2007 4.4 Leitschienen und Anschlagleisten
55
4.4.5 Kontrolle und Einstellen der Anschlagleisten unten (siehe Abb. 4.4 - 2)
Å Fahren Sie die Türen ganz nach unten.
Å Entfernen Sie die seitlichen Verkleidungen.
Å Stellen Sie die Leitschienen so ein, dass diese ca. 0,5 bis 1mm von den FMTs entfernt sind.
WARNUNG
Die Anschlagleiste darf die FMTs auf keinen Fall berühren!

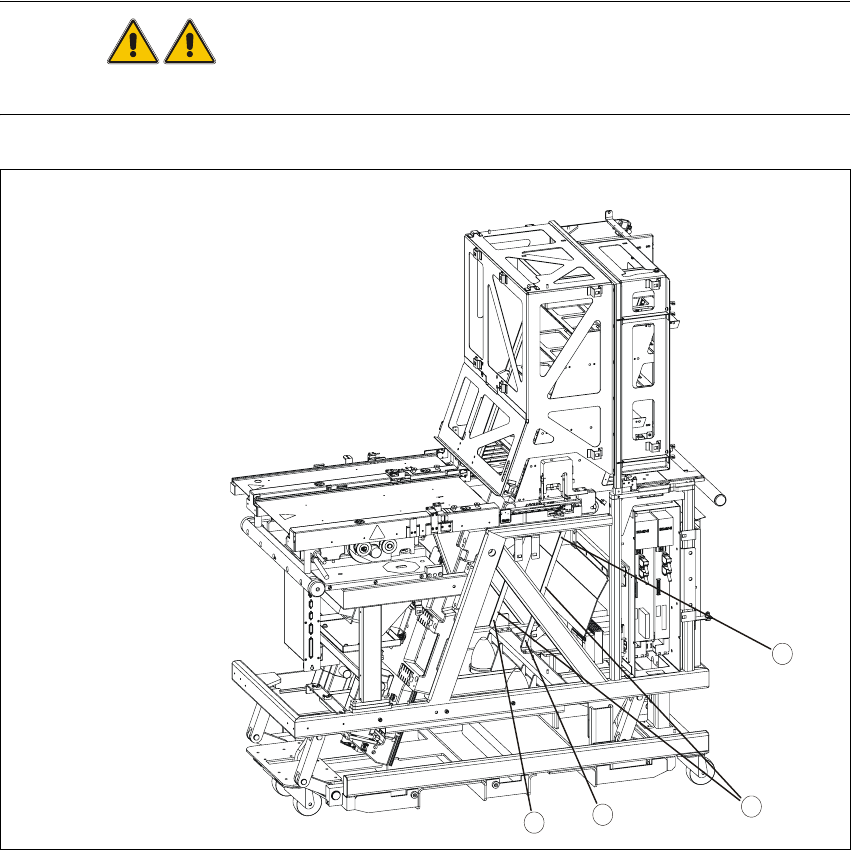

Abb. 4.4 - 2 Leitschienen unten
Legende
1. Leitschienen
2. Befestigungsschrauben
1
2
2
2
4 Hubachsen Einstellanleitung MTC 2
4.5 Kassettenführungsleisten Ausgabe 12/2007
56
4.5 Kassettenführungsleisten
4.5.1 Werkzeuge und Hilfsmittel
– 1 Satz Innensechskantschlüssel
4.5.2 Vorbereitungen
HINWEIS
Zum Einstellen der Kassettenführungsleisten ist eine leere Kassette notwendig.
Å Rüsten Sie den MTC 2 komplett ab (siehe Betriebsanleitung).
Å Stellen Sie eine leere Kassette eine leere Kassette XL bereit.
Einstellanleitung MTC 2 4 Hubachsen
Ausgabe 12/2007 4.5 Kassettenführungsleisten
57
4.5.3 Einstellen der Kassettenführungsleisten
4

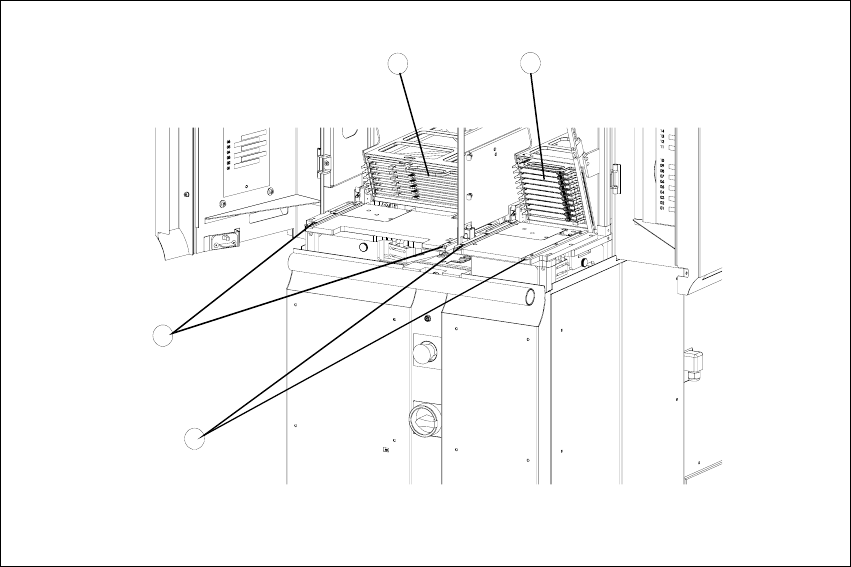

Abb. 4.5 - 1 Einstellen der Kassettenführungsleisten
Legende
1. Kassette XL in Nachfüllposition Turm 1
2. Kassette in Nachfüllposition Turm 2
3. Kassettenführungsleisten Turm 1
4. Kassettenführungsleisten Turm 2
Å Fahren Sie die Hubachse auf die Nachfüllposition Kassette 1 (siehe Abschnitt 4.2.2 "Kontrolle
des Null-Offset“).
Å Lockern Sie die Befestigungsschrauben der beiden Kassettenführungsleisten.
Å Ziehen Sie die Befestigungsschrauben der inneren Kassettenführungsleiste in der Position an,
in der sich die Kassette noch ohne Schlag in den Turm schieben lässt.
Å Positionieren Sie die zweite Kassettenführungsleiste mittels der Kassette parallel zur ersten,
so dass sich die Kassette leicht, aber ohne seitliches Spiel schieben lässt. Ziehen Sie auch
hier die Befestigungsschrauben an.
Å Kontrollieren Sie die Einstellung bei den restlichen Nachfüllpositionen (siehe Abschnitt 4.2.3
"Kontrolle der Nachfüllpositionen“). Korrigieren Sie ggf. nochmals die Lage der eingestellten
Kassettenführungsleisten.
4
3
1
2
