5.5 Lichtschranken
WARNUNG
Die Kontrolle und das Einmessen der Lichtschranken der Zuführachse darf nur mit korrekten
Nullpositionen, Übergabepositionen und Entnahmepositionen bei den Hub- und Zuführachsen
durchgeführt werden.

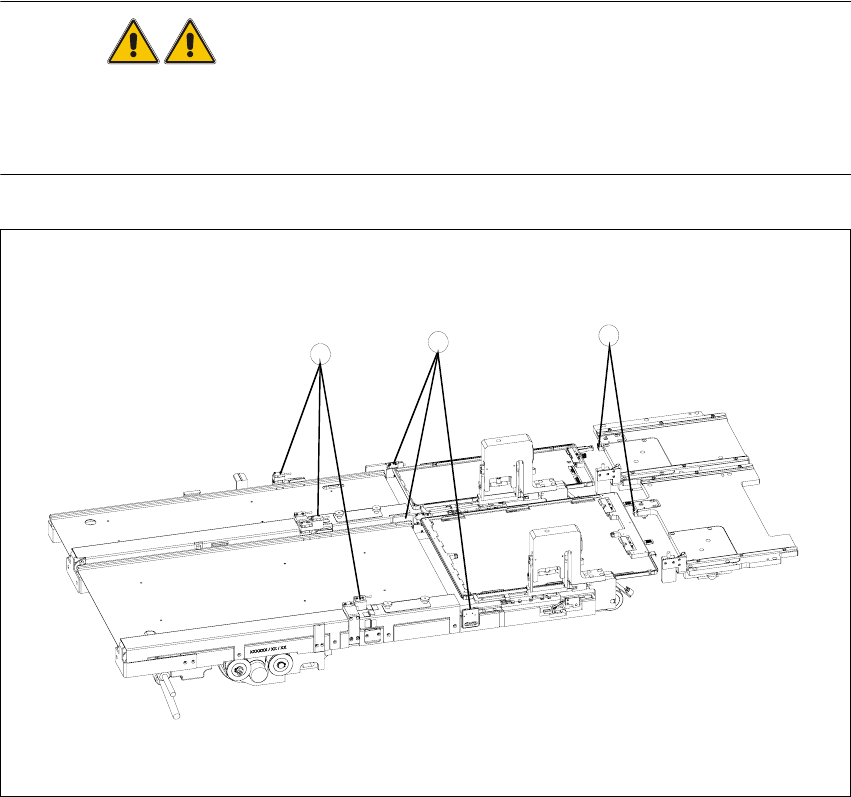

Abb. 5.5 - 1 Lichtschranken an den Zuführachsen
Legende
1. Griffabfrage
2. FMT-Sicherheitsabfrage
3. Crash-Lichtschranken
3
2
1
Einstellanleitung MTC 2 5 Zuführachsen
Ausgabe 12/2007 5.5 Lichtschranken
85
5.5.1 Werkzeuge und Hilfsmittel
– 1 Satz Innensechskantschlüssel
– Einstelllehre Crash-Lichtschranken Art. Nr. 03021679-01
HINWEIS
Die Einstelllehre für die Crash-Lichtschranken wird bei Turm 1 bzw. Turm 2 unterschiedlich
eingesetzt:
Bei Turm 2 wird die Lehre auf die Zuführachse gelegt:
bei der Erhöhung 11,5 mm muss die Lichtschranke ansprechen,
bei 11,4 mm jedoch nicht ansprechen.
Bei Turm 1 wird die Lehre um 90° verdreht auf die Zuführachse gelegt:
bei der Erhöhung 9,85 mm muss die Lichtschranke ansprechen,
bei 9,75mm jedoch nicht ansprechen.
5.5.2 Vorbereitungen
Å Fahren Sie die Zuführachse auf die Nullposition (siehe Abschnitt 5.2.3 „Kontrolle und Einstel-
len des Null-Offsets“).
5 Zuführachsen Einstellanleitung MTC 2
5.5 Lichtschranken Ausgabe 12/2007
86
5.5.3 Kontrolle und Einstellen der Griffabfragen
HINWEIS
Die Griffabfragen bestehen aus je einer Reflexlichtschranke, die den Griff des FMT bzw. die
Griffseite des FMT XL erkennen kann. Eine Leuchtdiode zeigt den Schaltzustand des Sensors an.
Abb. 5.5 - 2 Kontrolle und Einstellen der Griffabfragen
Legende
1. Reflexlichtschranken der Griffabfragen
2. Befestigungsplatten mit Klemmschrauben
3. Leuchtdioden
Å Öffnen Sie die Klemmschrauben der Befestigungsplatte.
Å Verschieben Sie die Befestigungsplatte in Richtung des FMT, bis die Reflexlichtschranke an-
spricht (die Leuchtdiode wechselt ihren Zustand). Fixieren Sie dort die Platte.
Å Prüfen Sie, ob der Zustand der Leuchtdiode gleich bleibt, wenn Sie den verriegelten FMT be-
wegen. Verschieben Sie ggf. die Befestigungsplatte noch minimal in Richtung des FMT.
Å Ziehen Sie die Klemmschrauben fest an.
