6 Umbau der Spannungsversorgung Einstellanleitung MTC 2
6.2 Vorgehensweise Ausgabe 12/2007
94
6.2 Vorgehensweise

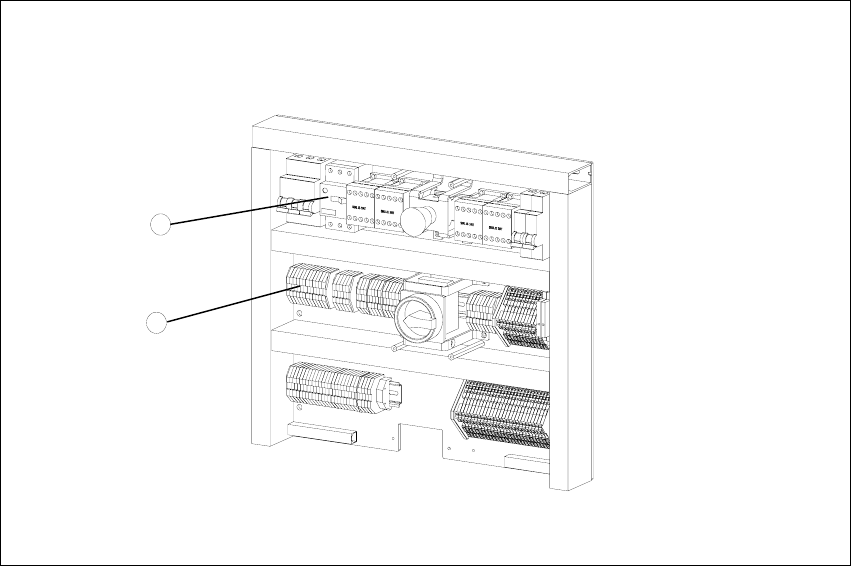

Abb. 6.2 - 1 Elektroplatte
Legende
1. Querbrücken an der Spannungsverteilerklemme X01
2. Motorschutzschalter
2
1
Einstellanleitung MTC 2 6 Umbau der Spannungsversorgung
Ausgabe 12/2007 6.2 Vorgehensweise
95
6.2.1 Spannungsverteilerklemme X01
6

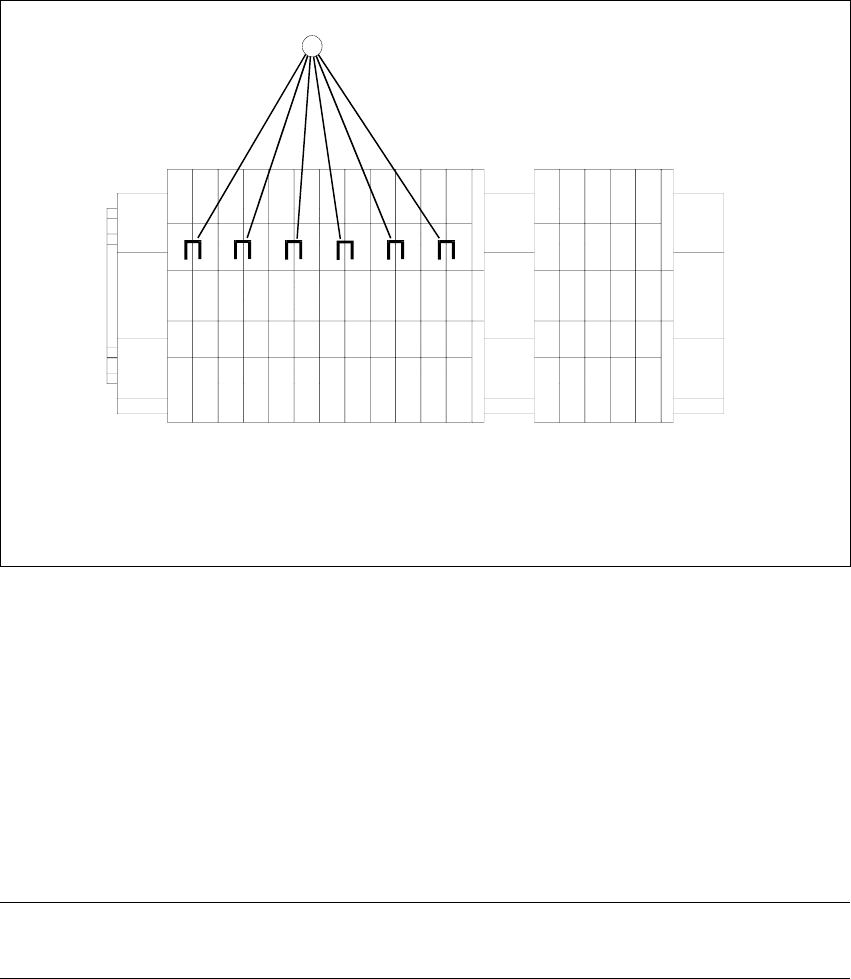

Abb. 6.2 - 2 Spannungsverteilerklemme X01
Legende
1. Querbrücken an der Spannungsverteilerklemme X01
Å Entfernen Sie die drei Querbrücken zwischen 2-3, 6-7 und 10-11.
Å Stecken Sie sechs Querbrücken zwischen 1-2, 3-4, 5-6, 7-8, 9-10 und 11-12.
6.2.2 Motorschutzschalter
HINWEIS
Beachten Sie, dass die Einstellung des Motorschutzschalters von nun an bei 3,5A belassen wird.
-X01
1
2
3
45
6789
10
11
12
11
