维修调整要领书 5-5 4) 松开调整张 力用 的滑轮 。 按照箭头方向移 动旋转轴组，更换⑦ 40255507W A_BELT_3GT _1680 。 5) 按相反顺序 重新安装。 移动使 传送宽度在 60mm ～ 360mm 之间，请注意 动作 要 平稳 。 6) 将各 皮带的张力调整 为以下数值。 传送宽度 调整 用的正时皮 带张力： 30 ± 5 [N] Weight ： 0 02.5 、 Wid th ： 006.0 、 Sp…
维修调整要领书
5-4

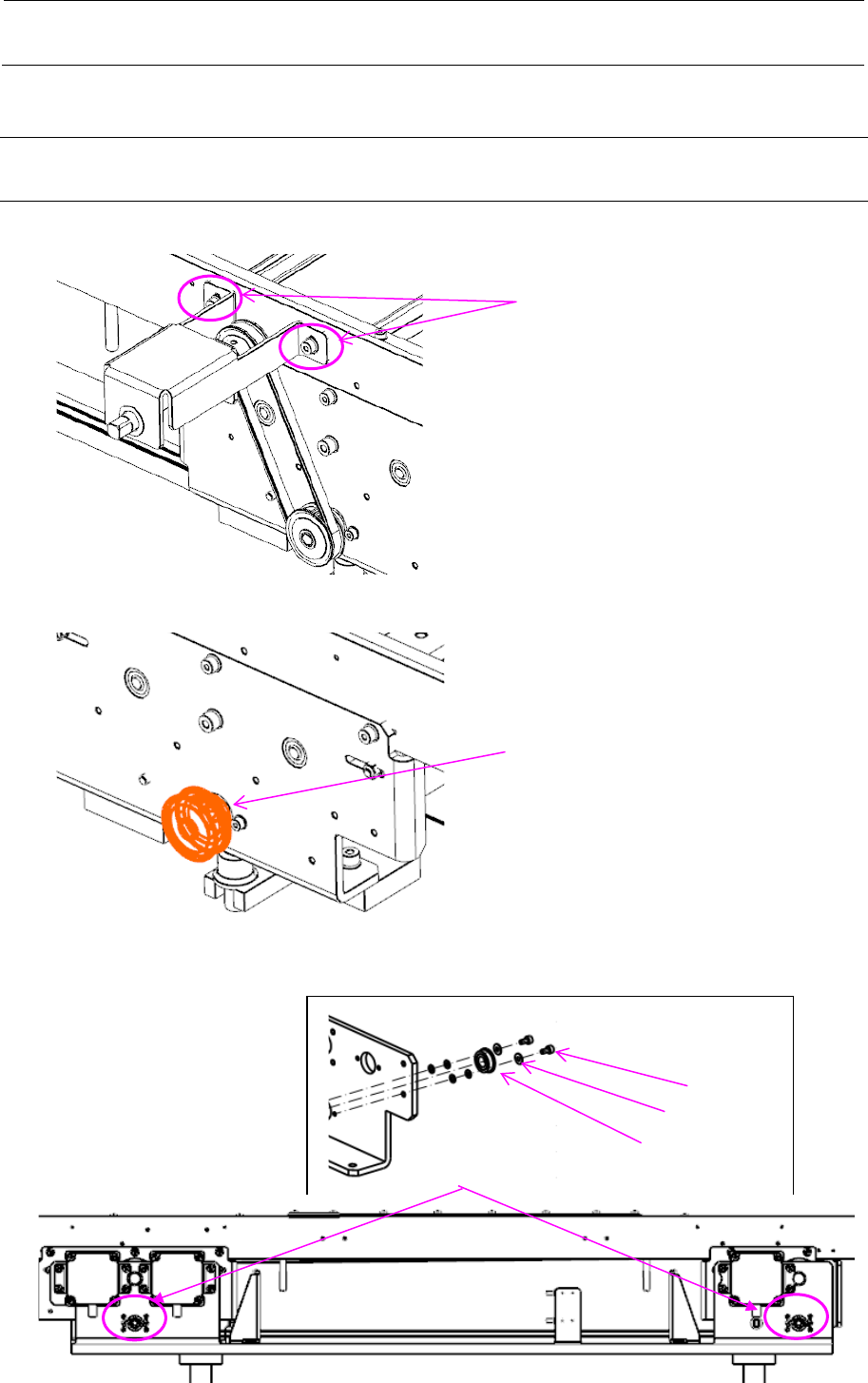

5-4 正时皮带的更换
5-4-1 传送宽度调整用的正时皮带的更换
1) 取下①SL6040892TN SCREW M4 L=8，手动卸下宽度调整单元。
2) 拧松②SM8040602TP SCREW M4X0.7 L=6，取下③40107795 WA_PULLEY。
3) 取下④ SM6030602TN SCREW M3X6 、⑤WP0320500SF WASHER 3.2X7X0.5，取下⑥
SB108000200 BEARING。
①
②③
背视图
④
⑥
⑤
维修调整要领书
5-5

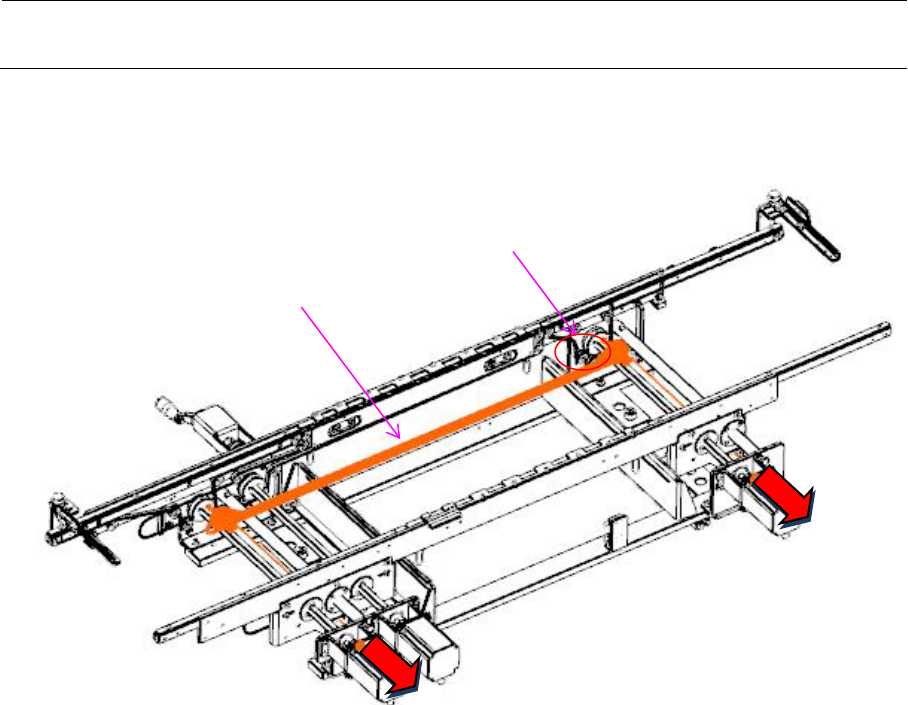

4) 松开调整张力用的滑轮。
按照箭头方向移动旋转轴组，更换⑦40255507WA_BELT_3GT_1680。
5) 按相反顺序重新安装。
移动使传送宽度在 60mm～360mm 之间，请注意动作要平稳。
6) 将各皮带的张力调整为以下数值。
传送宽度调整用的正时皮带张力：30±5[N]
Weight：002.5、Width：006.0、Span：0785
手动调整宽度用的正时皮带张力：30±5[N]
Weight：002.5、Width：006.0、Span：0111
⑦
调整张力用的滑轮
维修调整要领书
5-6

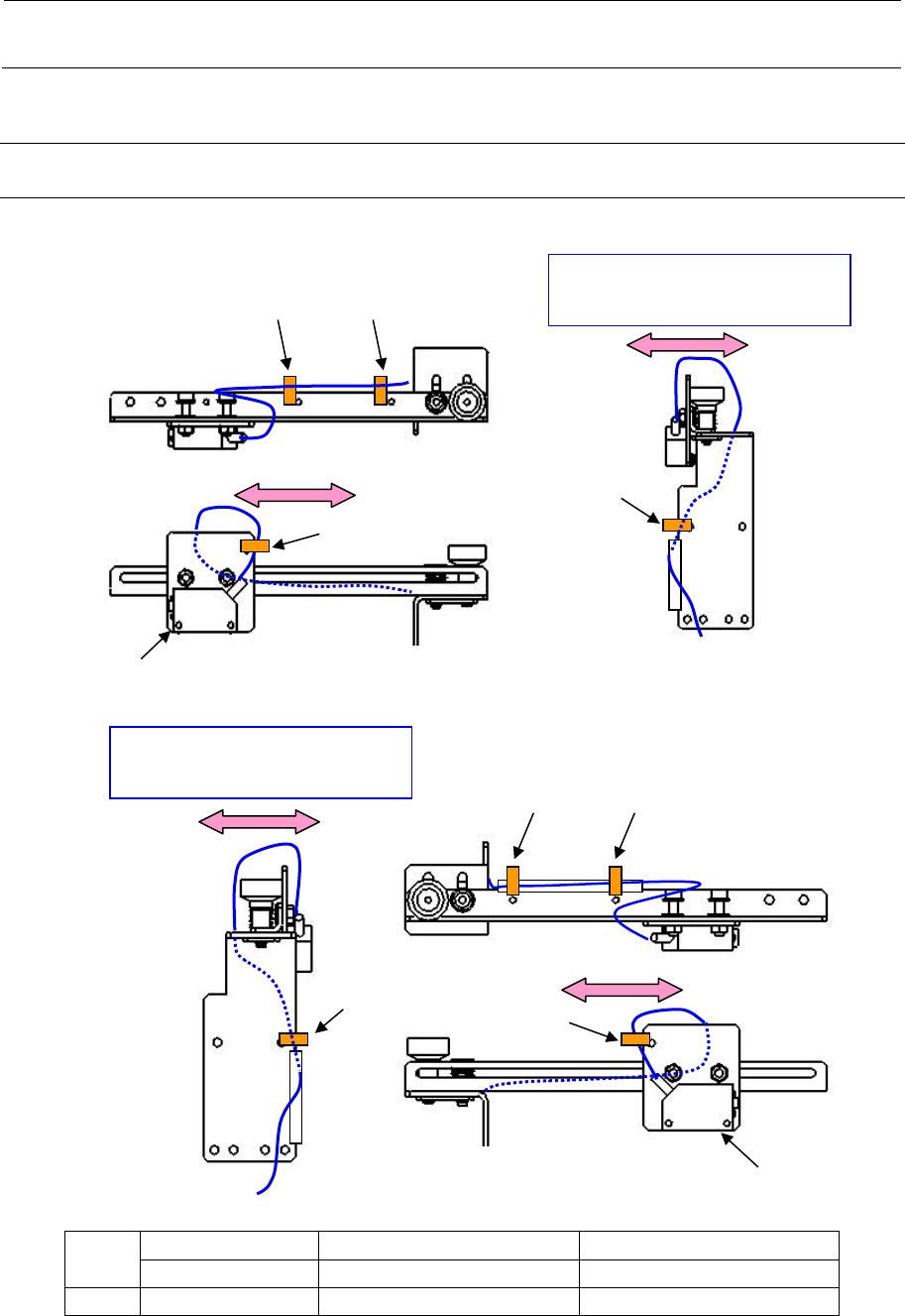

5-5 LEFT/RIGHT 传感器的更换
5-5-1 LEFT/RIGHT 传感器的更换
A 部、B 部的电缆线，在调整完传感器位置之后，请用扎线带固定好，不让张力过强或过松。
图 5-5-1-1 身前基准：左侧传感器
图 5-5-1-2 右侧传感器
①
40129046
LEFT_SENSOR_ASM
涂满连接器标记
65
40129046
RIGHT SENSOR ASM
涂满连接器标记
72
②
EA9500B0000
CABLE_BAND
调整传感器灵敏度时，请参照 JM-50_QA 表 E06_传送传感器的设置（LEFT_RIGHT）进行调整。
如果没有黑色的玻纤环氧树脂基板，请使用现有基板中颜色最深的基板。
② ②
②
②
把活动部朝箭头方向移动后，
电缆应有余量。
② ②
②
②
把活动部朝箭头方向移动后，
电缆应有余量。
①
①
