维修调整要领书 11 - 10 图 11 -2-2-1-2 电气装置单元 B (ST) 的正面 图 ( 前盖取下的状态 ) 图 11 -2-2-1-3 电气装置单元 B (ST) 的 背面图 5
维修调整要领书
11-9
11-2-2 电气装置单元 B
电气装置单元 B 实际安装在底座框架的装置左下部。
图 11-2-2-1-1～图 11-2-2-1-2 为外观图，图 11-2-2-1-3 为构成图。
图 12-2-2-1-4～图 11-2-2-1-6 为 EU 连接图及 POWER 基板电路图。
电气设备单元 B 由 DC 电源、控制用继电器、电路保护器等构成，向各装置（Zθ 单元的 Head 单
元，台架，供料器等）供给 DC 电源。
各 DC 电源的用途如下。调整值请参见 QA 表 DC 电源输出电压进行调整。
・ +24V(PS1) 通用（控制单元外基板、驱动器等用）
Z, ZA, T 伺服放大器控制用
・ +24V F BANK 为前侧台架（供料器）
・ +24V R BANK 为后侧台架（供料器）
・ +48V(PS3) Z,ZA,T 轴伺服马达动力用
11-2-2-1 电气装置单元 B (ST) 构成

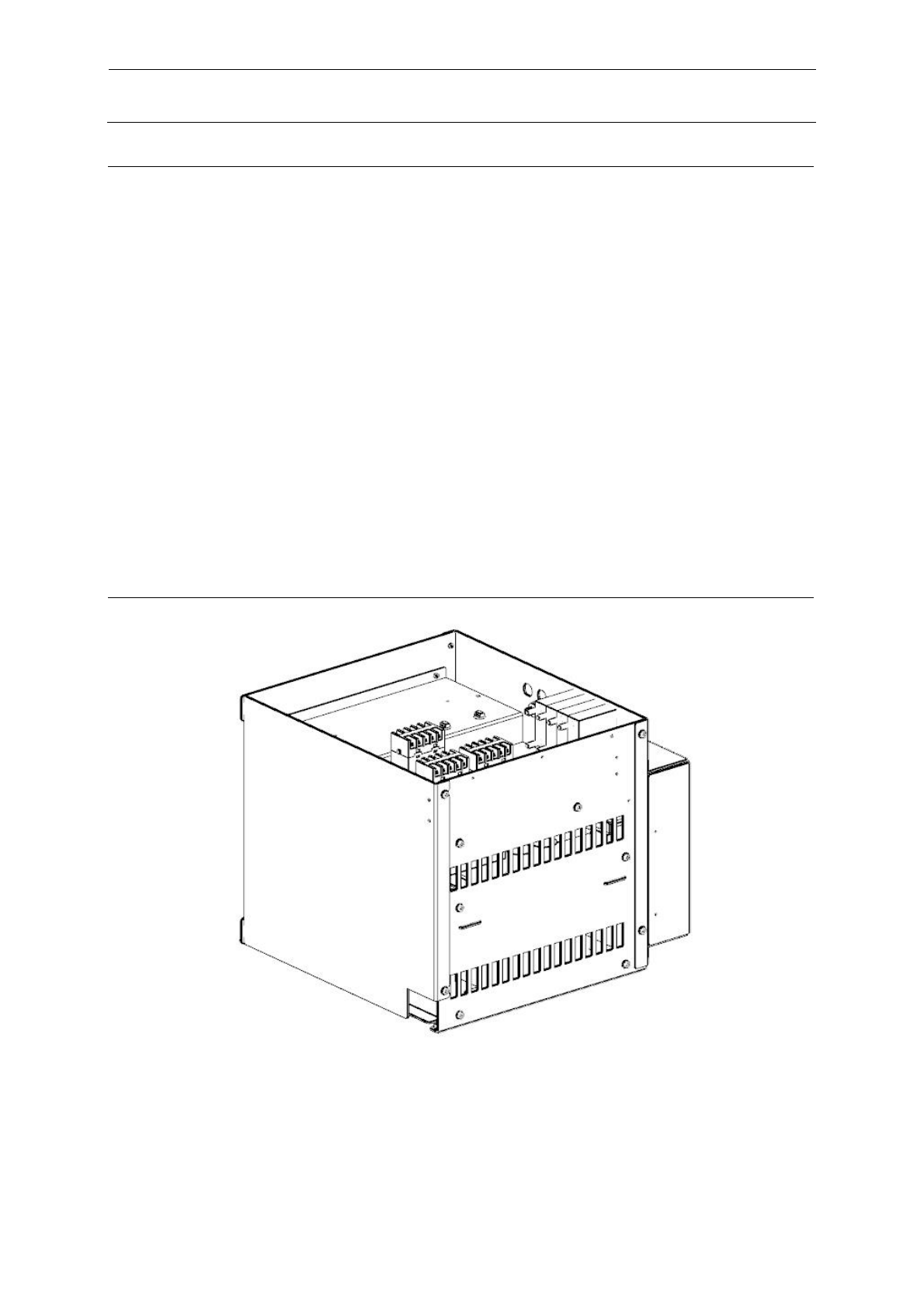

图 11-2-2-1-1 电气装置单元 B (ST) 的外观图
维修调整要领书
11-10

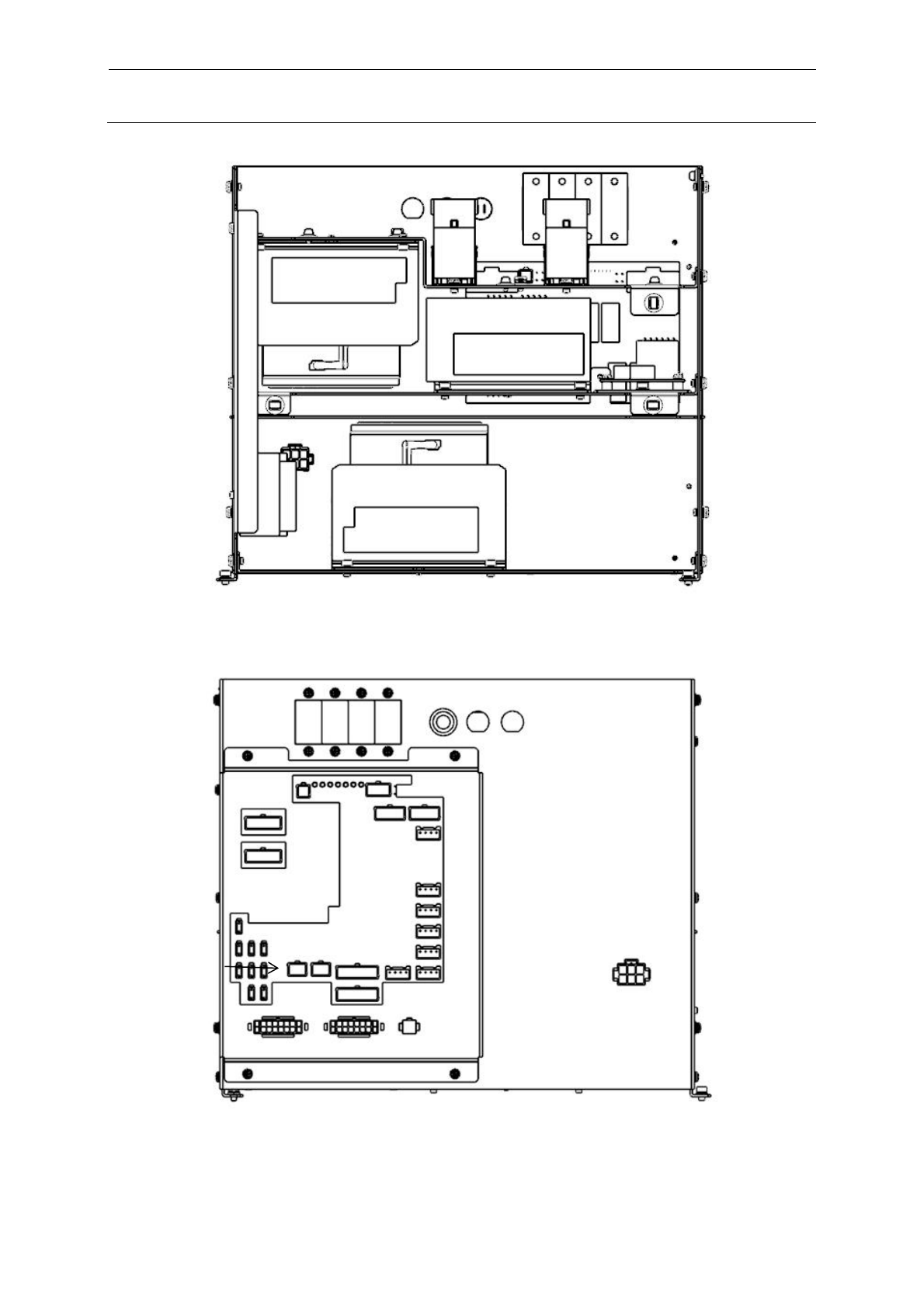

图 11-2-2-1-2 电气装置单元 B (ST) 的正面图(前盖取下的状态)
图 11-2-2-1-3 电气装置单元 B (ST) 的背面图
5
维修调整要领书
11-11

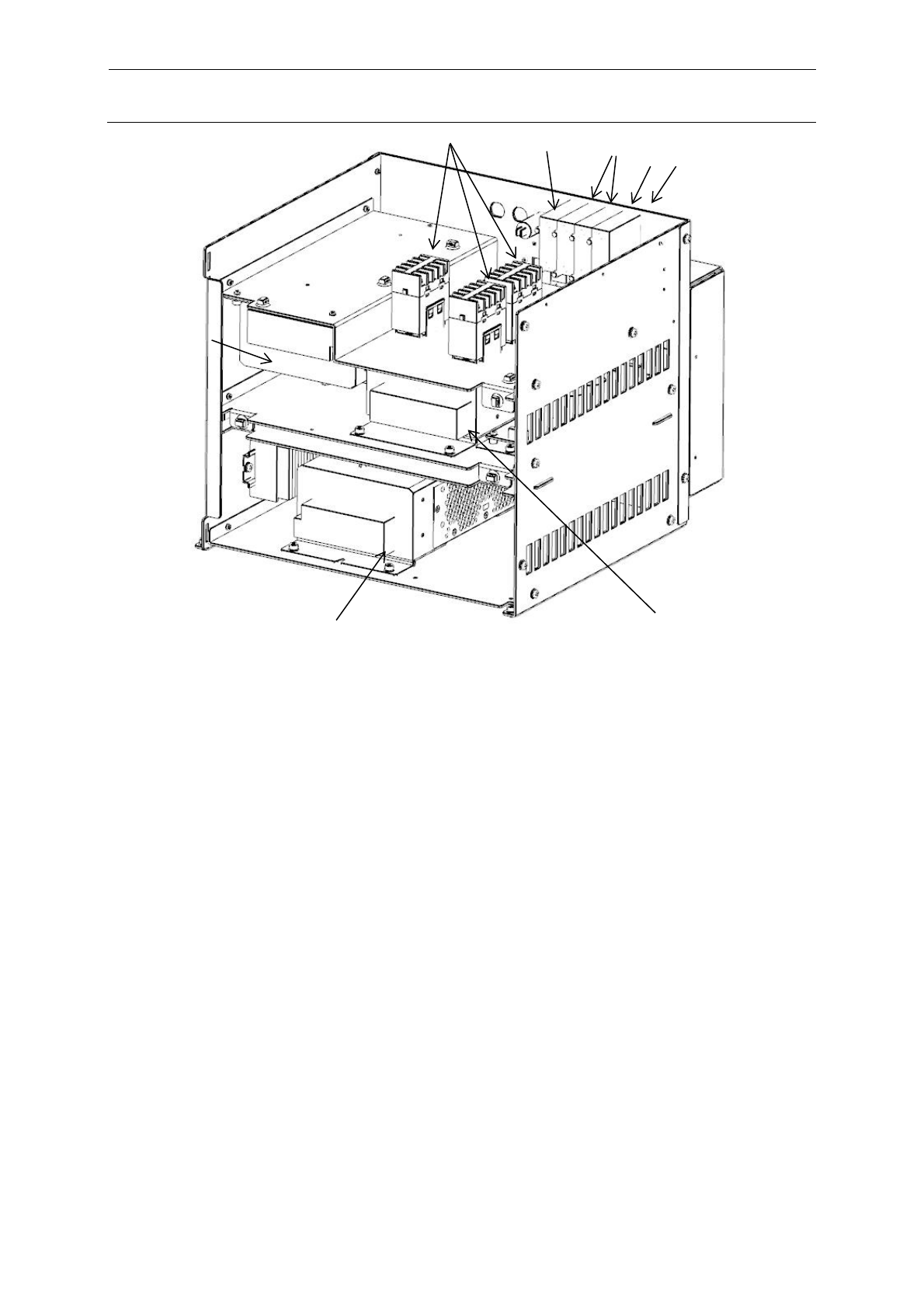

图 11-2-2-1-4 电气装置单元 B (ST)
4
3
2
1
1
7
6
8
