维修调整要领书 3-3 3-1- 4 HMS 的更换 1) 拆下 HMS 传感器感 应头 。 2) 在 CAL 部上面之间 的距离被组 装至 10 0±0.2mm 。 3) 组装完成 后，请取 得偏差 H MS 传感器的 MS 参数 。 HMS 传感器 内六角螺栓 M3 L=25 带垫片内六角螺 栓 M3 L=6 CAL 部上面 100±0.2m m
维修调整要领书
3-2

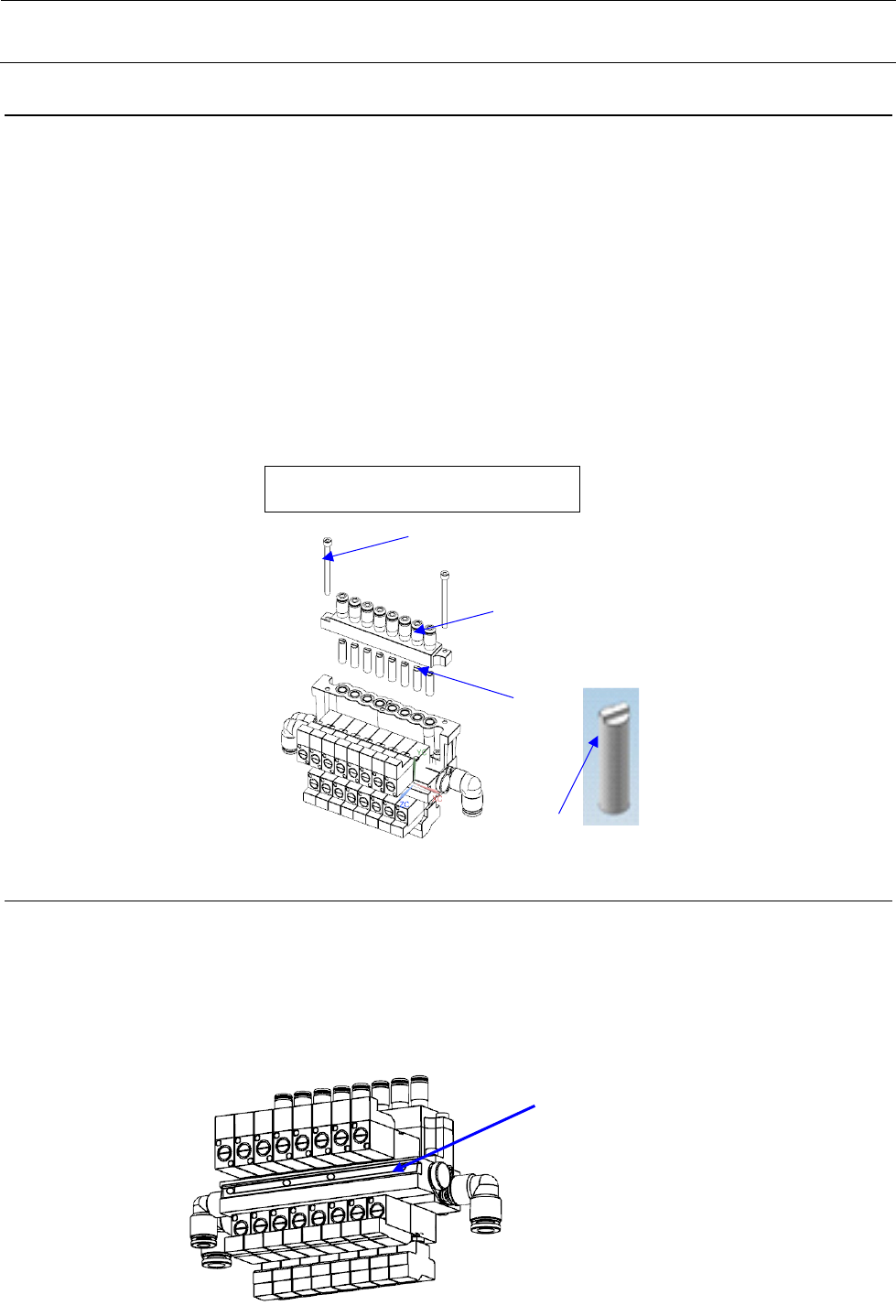

3-1-2 过滤器的更换
1) 关闭主机的空气源。
2) 拆下连接到电磁阀（φ4×4 块）内的空气管。拆下过滤器箱 U。（过滤器箱 U 下面有 O 形环。注
意不要弄丢。）过滤器盒 U 因序列号而异。
3) 交换过滤器。请看下面的图。
※ 当过滤器顶部没有投影时 件号：40046646
※ 当过滤器顶部有突起时 件号：E3052729000
4) 装配请按相反的步骤进行。
5) 更换后请用手动控制贴装头真空 ON/OFF 的方式进行确认。
3-1-3 大气开放用过滤器的更换
1) 关闭主机的空气源。
2) 拆下连接到电磁阀的电缆。
3) 拆下防脱落金属配件，更换大气开放用过滤器。
4) 装配请按相反的步骤进行。
大气开放用过滤器
（防脱落金属 盆头螺钉（x4）
过滤器③
件号：
E3052729000
过滤器
螺丝钉
过滤框
U
薄
突起
维修调整要领书
3-3

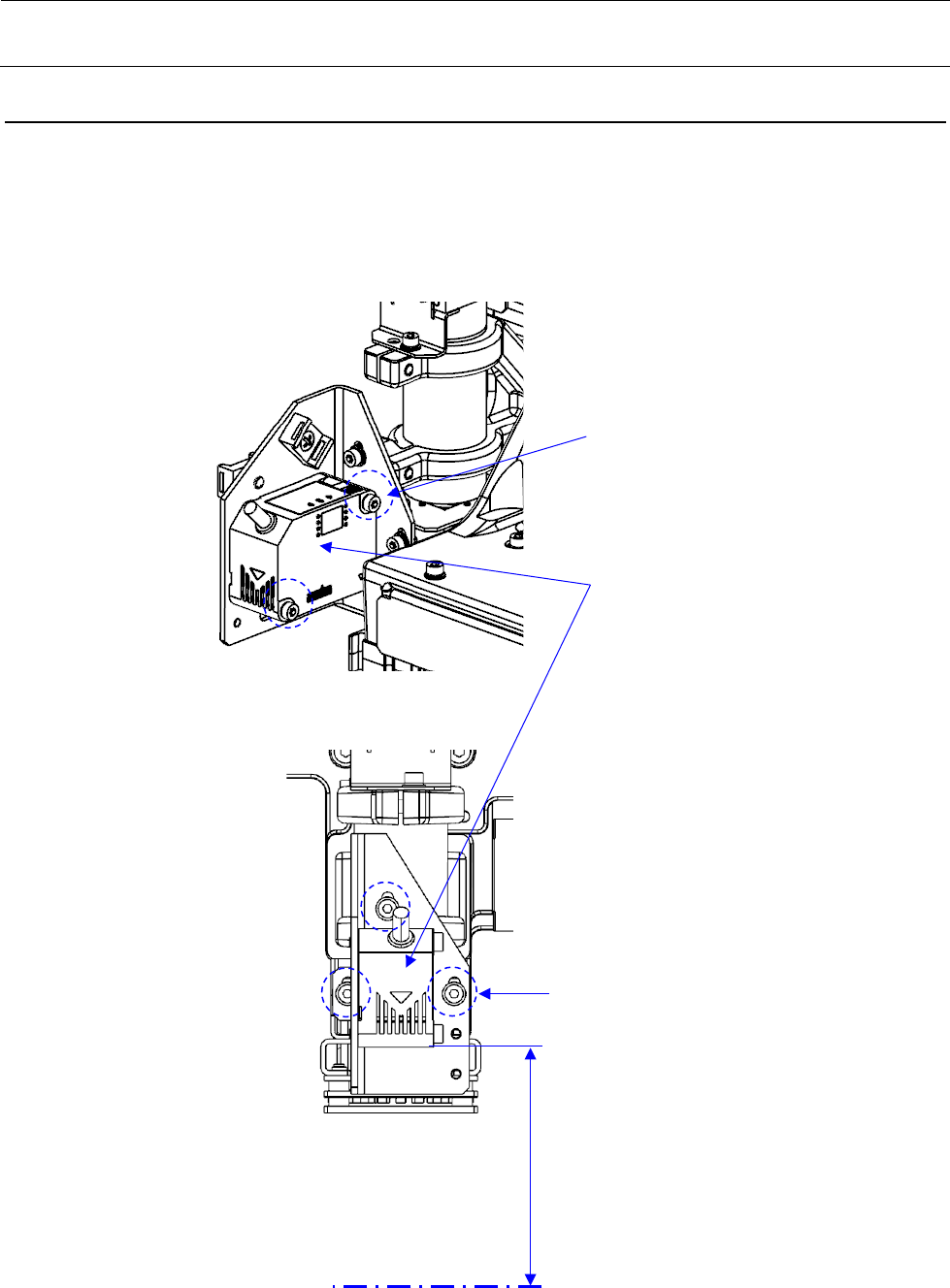

3-1-4 HMS 的更换
1) 拆下 HMS 传感器感应头。
2) 在 CAL 部上面之间的距离被组装至 100±0.2mm。
3) 组装完成后，请取得偏差 HMS 传感器的 MS 参数。
HMS
传感器
内六角螺栓
M3 L=25
带垫片内六角螺栓
M3 L=6
CAL
部上面
100±0.2mm
维修调整要领书
3-4
3-2 贴装头基板的更换
3-2-1 贴装头主基板的更换
1) 拆下贴装头 PCB 盖。
2) 拆下连接到贴装头主基板上的连接器。
3) 拆下贴装头主基板托架。
4) 从托架上拆下贴装头主基板。
5) 装配请按相反的步骤进行。
贴装头
PCB
盖
圆头螺丝 M4 L=6
贴装头主基板和托架
带垫片内六角螺栓
M3 L=6
