维修调整要领书
12-10

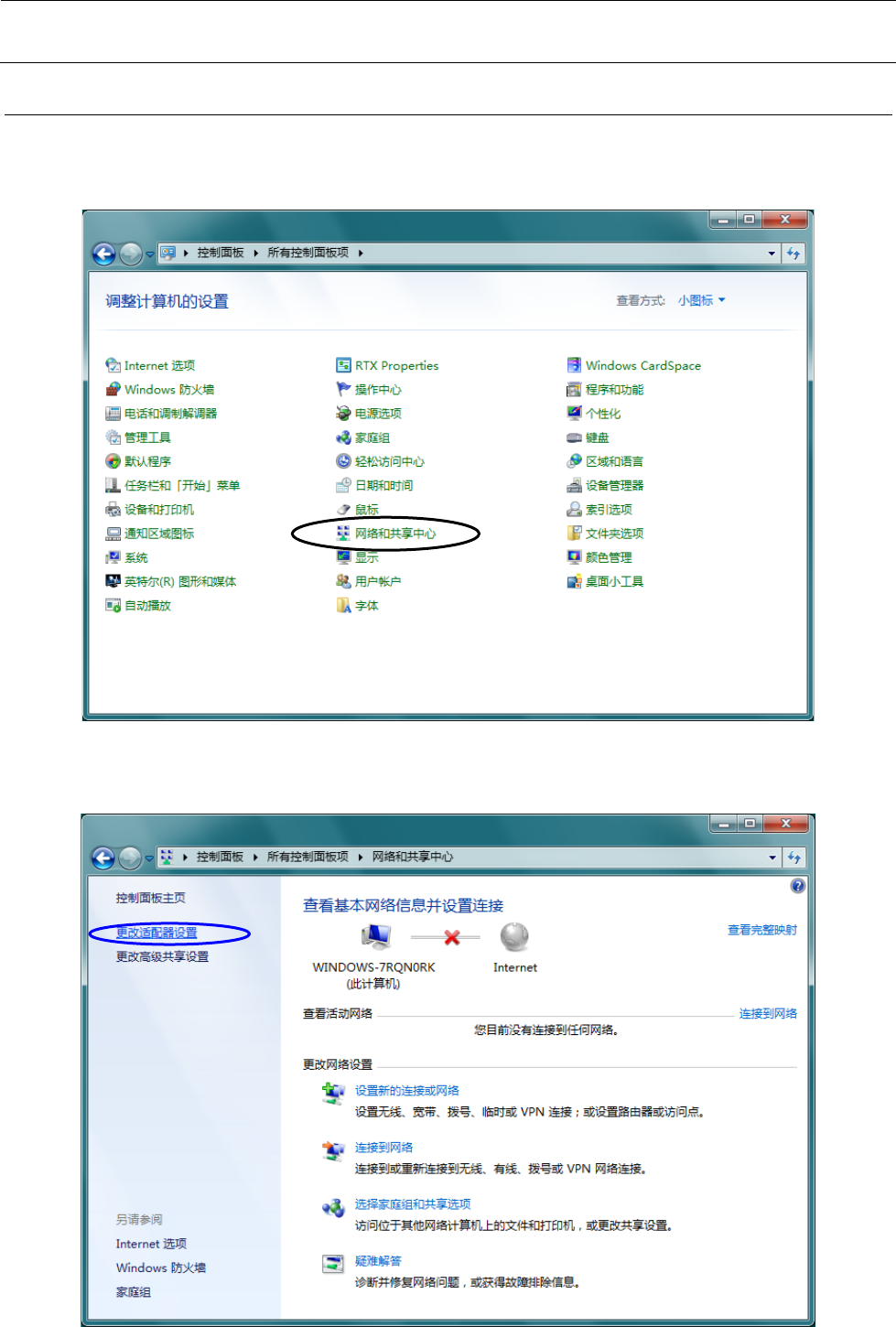

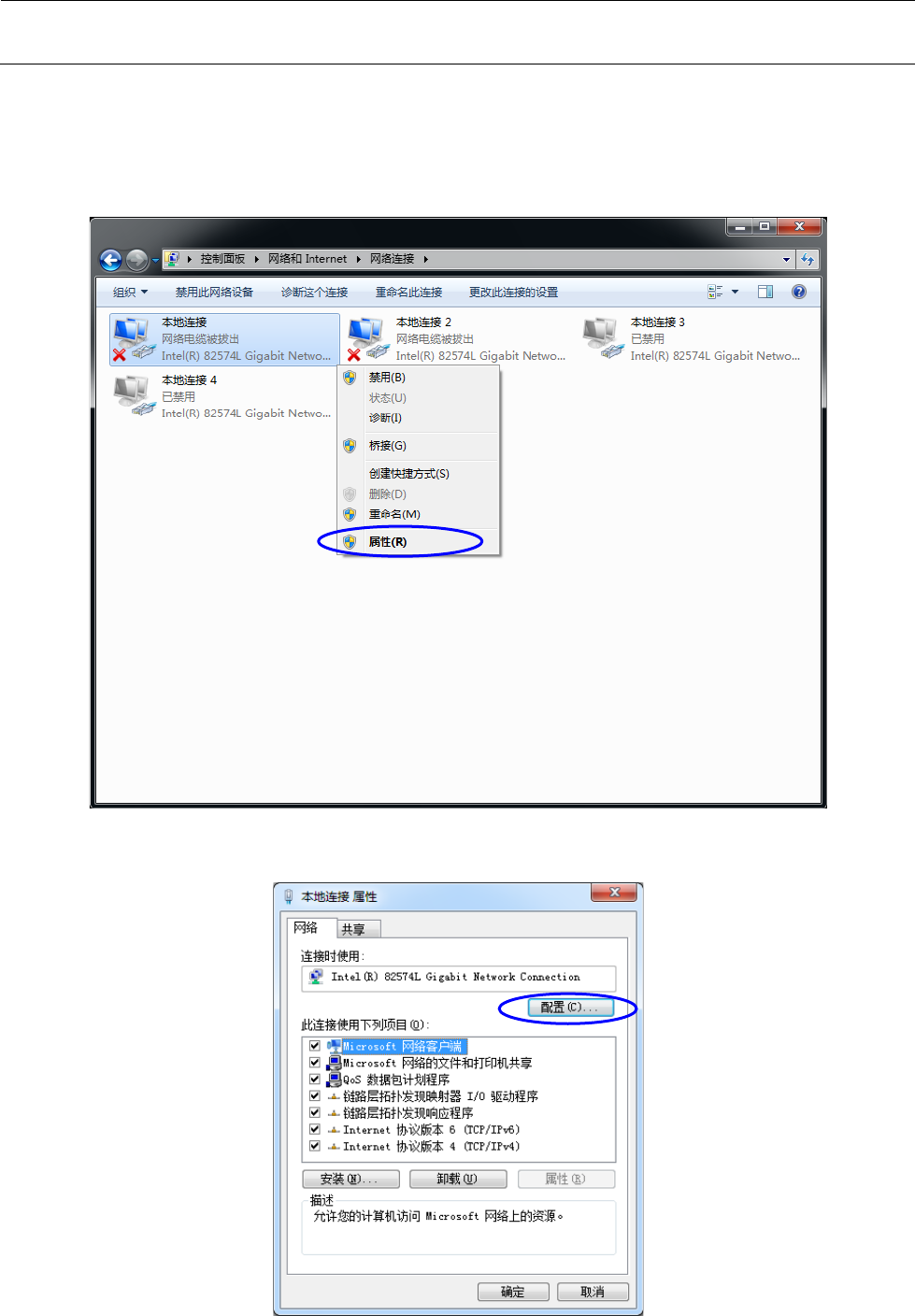

4) 显示“网络连接”对话框。
将出现 4 个“本地连接”图标，于是按照以下操作顺序，寻找用于与 JaNets 等外部通信的设备。
([
本地连接]项目的末尾编号根据机器而不同，故不能用于设备的识別)
5) 请点击鼠标右键，或按下菜单栏的 [组织]，选择 [属性]。
6) 显示属性。
查找要设置的本地连接。请选择 [配置]。
维修调整要领书
12-11

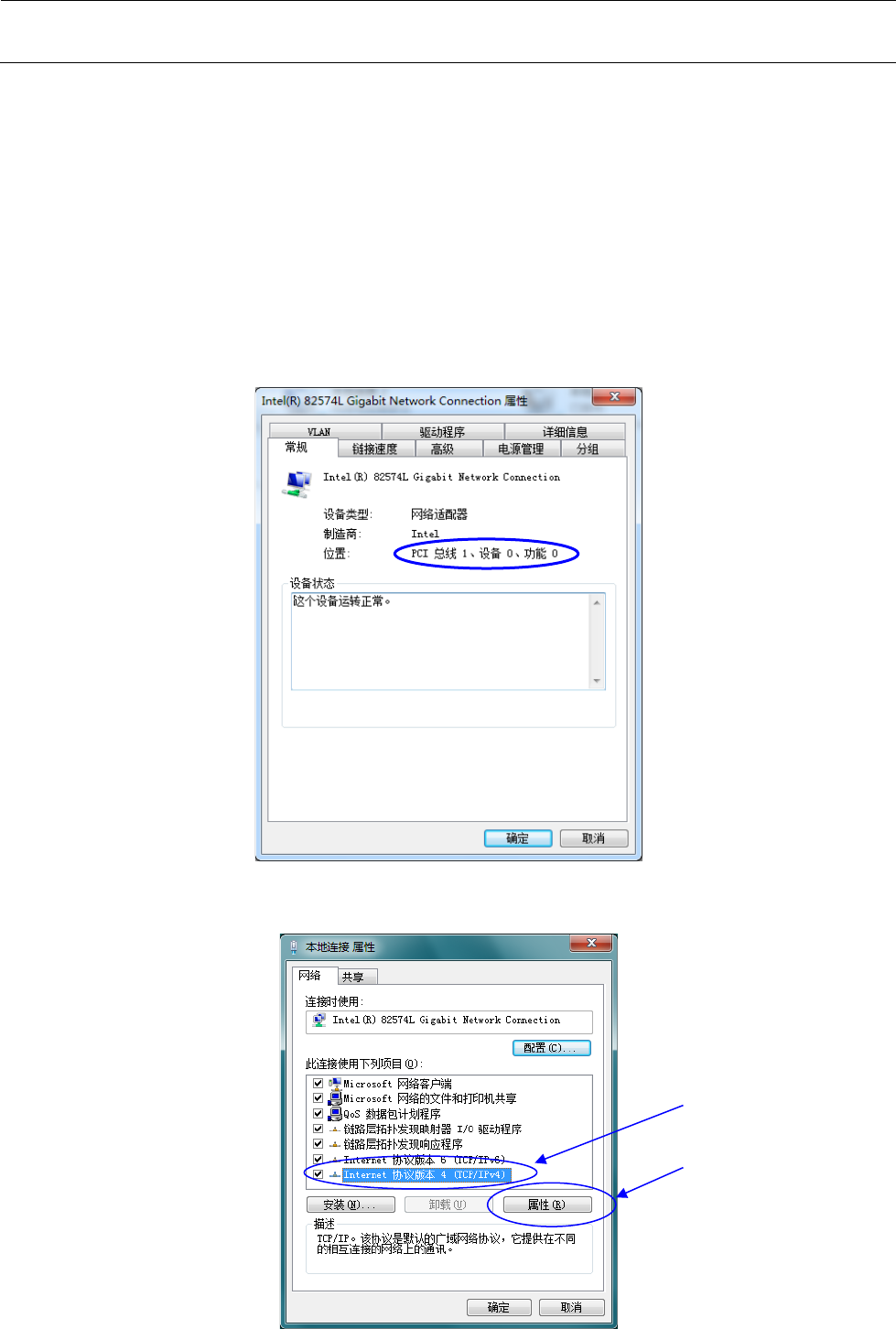

7) “位置”为“PCI
总线 7, 设备 0, 功能 0”的设备是用于外部通信的设备，故要重复 5)～ 6)，
直至找到该设备。找到后进入下一操作顺序。
有“PCI Slot 1 (PCI 总线 2, 设备 0, 功能 0)”这样的标记，容易搞错，但这是不同的设备(请彻
底找到 PCI 总线 7。设备与功能编号没有关系)。
各 PCI 总线的分配如下所示。
･ Port1 (PCI 总线 7)：外部通信 (JaNets 等)
･ Port2 (PCI 总线 0)：内部扩展用 (OCC 摄像机)
･ Port3 (PCI 总线 5)：LNC120
･ Port4 (PCI 总线 6)：内部扩展用 (3D 传感器或多码阅读器)
这里的 Portｘｘ是指 LAN 的编号。
8) 该设备为无效状态时，请点击鼠标右键选择[生效]。
9) 将 IP 地址分配给 PCI 总线 7 的本地连接。
①请指定[互联网协议版本 4(TCP/IPv4)]，选择②[属性]。
②
①
