维修调整要领书
11-6
11-2-1-2 电气装置单元 A (EN) 构成

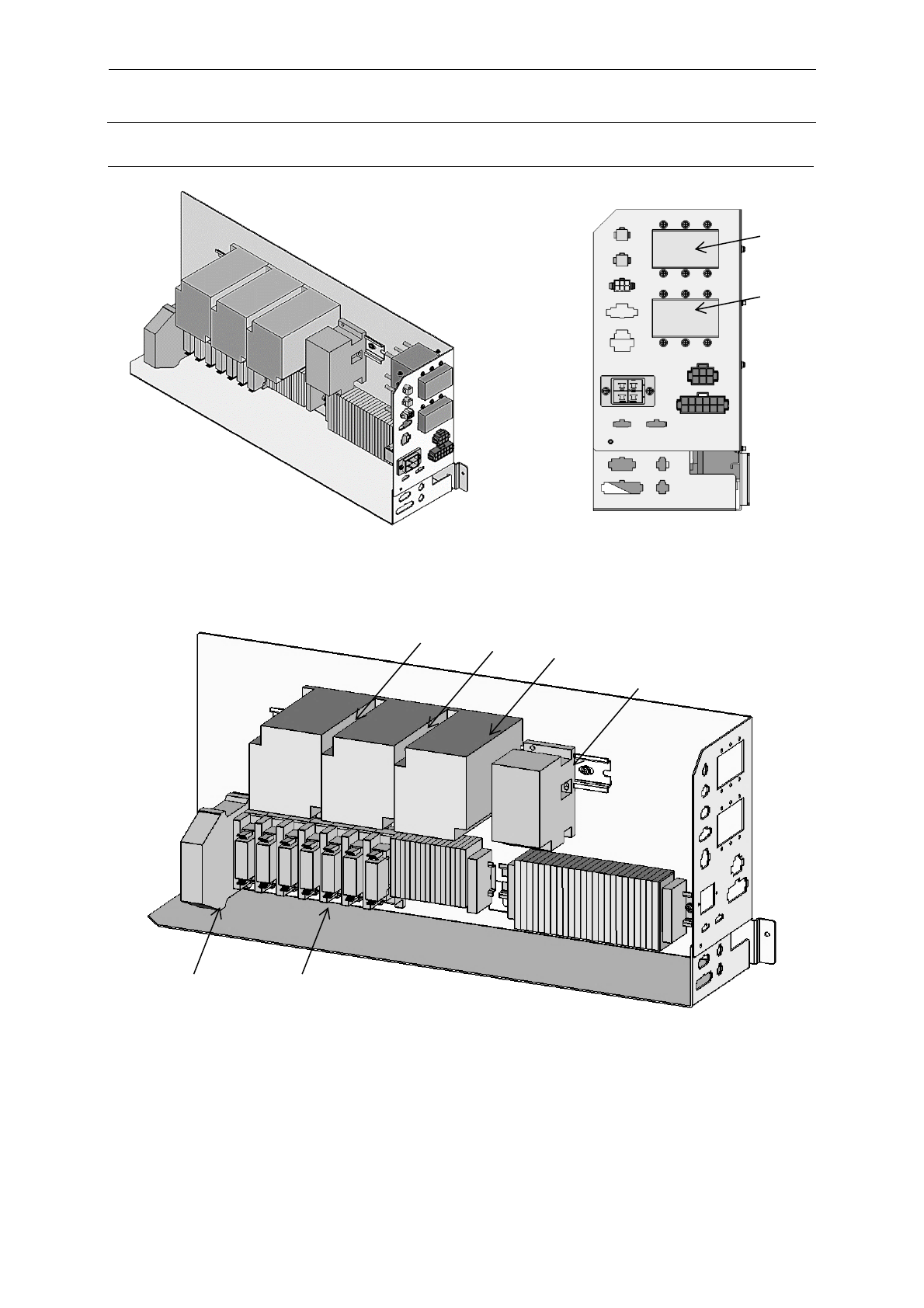

图 11-2-1-2-1 电气装置单元 A (EN) 的外观 图 11-2-1-2-2 电气装置单元 A (EN) 的正面图
图 11-2-1-2-3 电气装置单元 A (EN) 的外观
1
2
3
4
5
5
7
6
维修调整要领书
11-7
表 11-2-1-2-1 电气装置单元 A (EN) ＜零件清单＞
No. JUKI 品号 零件名 零件数 位置 备注
1 HA006510000 CIRCUIT PROTECTOR (30A) 1 CP1
2 HA00651000A CIRCUIT PROTECTOR (10A) 1 CP2
3 HA006300000 MAGNETIC CONTACTOR 1 K1
4 HA006190000 MAGNETIC CONTACTOR 1 K2&TH
5 HA006300000 MAGNETIC CONTACTOR 2 K1, K3
6 HB001580000 SAFETY RELAY 1 RL1
7 HB001390000 RELAY 7 K4～K10
维修调整要领书
11-8
图 11-2-1-2-4 PSU A WIRING DIAGRAM [EN]
