维修调整要领书 5-7 5- 6 WAIT/STOP /C - OUT 传感器的更换 5-6- 1 WAIT 传感器的更换 按照传送 方向 ， 如下图所示组装 WAIT 传感器 。 图 5-6-1- 1 WAIT 传感器 40253220 WAIT SENSO R SM30308 52TN SCREW M3×L8 WAIT 传感 身前基准 : 左 → 右 身前基准 : 右 → 左
维修调整要领书
5-6
5-5 LEFT/RIGHT 传感器的更换
5-5-1 LEFT/RIGHT 传感器的更换
A 部、B 部的电缆线，在调整完传感器位置之后，请用扎线带固定好，不让张力过强或过松。
图 5-5-1-1 身前基准：左侧传感器
图 5-5-1-2 右侧传感器
①
40129046
LEFT_SENSOR_ASM
涂满连接器标记
65
40129046
RIGHT SENSOR ASM
涂满连接器标记
72
②
EA9500B0000
CABLE_BAND
调整传感器灵敏度时，请参照 JM-50_QA 表 E06_传送传感器的设置（LEFT_RIGHT）进行调整。
如果没有黑色的玻纤环氧树脂基板，请使用现有基板中颜色最深的基板。
② ②
②
②
把活动部朝箭头方向移动后，
电缆应有余量。
② ②
②
②
把活动部朝箭头方向移动后，
电缆应有余量。
①
①
维修调整要领书
5-7
5-6 WAIT/STOP/C-OUT 传感器的更换
5-6-1 WAIT 传感器的更换

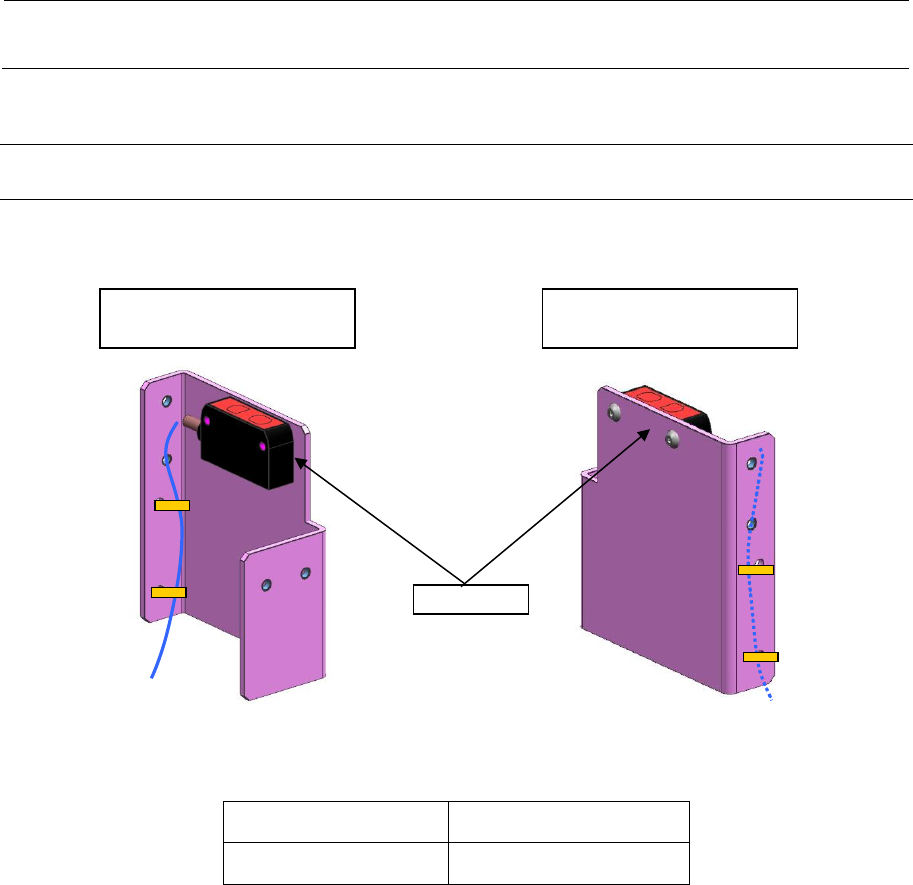

按照传送方向，如下图所示组装 WAIT 传感器。
图 5-6-1-1 WAIT 传感器
40253220 WAIT SENSOR
SM3030852TN SCREW M3×L8
WAIT
传感
身前基准:左→右 身前基准:右→左
维修调整要领书
5-8

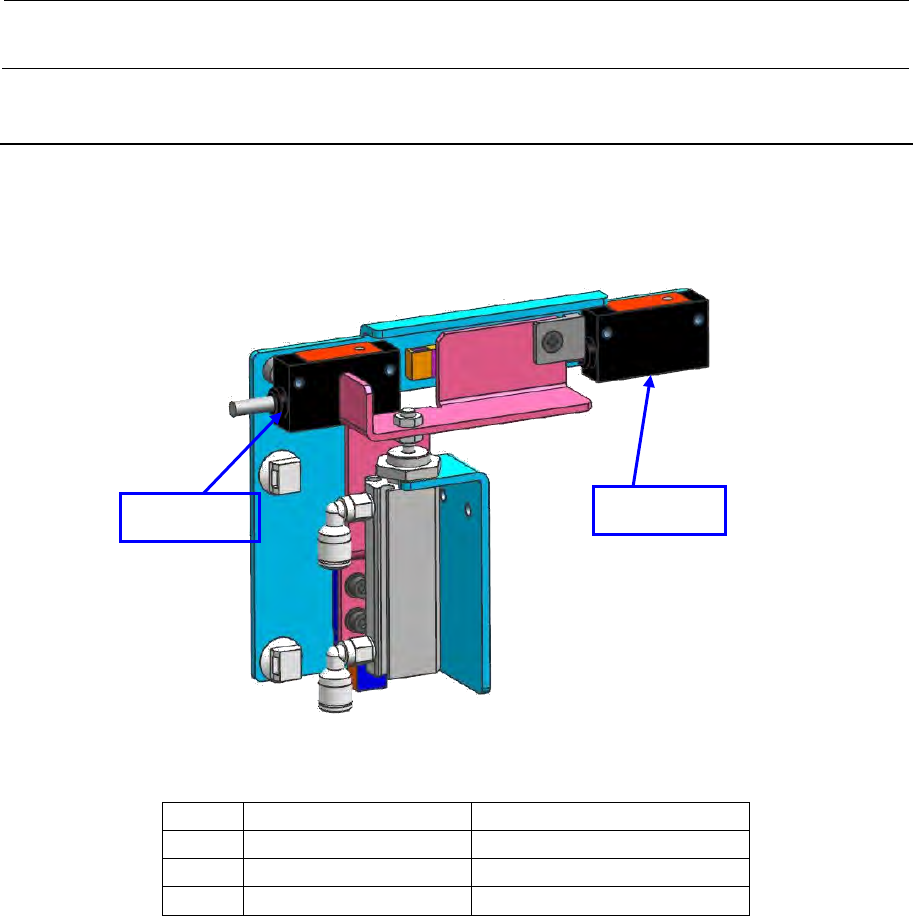

5-6-2 STOP/C-OUT 传感器的更换
1) 卸下安装在制动器上的各传感器的固定螺钉，更换传感器。
2) 请实施配线处理。
图 5-6-2-1
①
SM3030852TN
SCREW M3×L8
②
40253220
STOP SENSOR ASM
③
SM3030852TN
SCREW M3×L8
④
40253220
C.OUT SENSOR ASM
①、②
③、④
