维修调整要领书 （ 3 ） 对 1-7-2 （ 5 ）中拔出的轴承侧面均匀地涂敷 N SL 润滑脂（ 40094361 ）。 （ 4 ） 对 Y _AD JUST_PLATE 的孔部（轴承进入的部分）均等地涂敷 N SL 润滑脂。 对 Y 滚珠螺杆的前端（轴承进入的部分）也要均等地涂敷 NSL 润滑脂。 （ 5 ） 将轴承嵌入 Y _AD JUST_PLATE （后侧）。 NSL 润滑脂 在轴承嵌入的部分涂敷润滑脂 在轴承嵌入的部分涂敷…
维修调整要领书

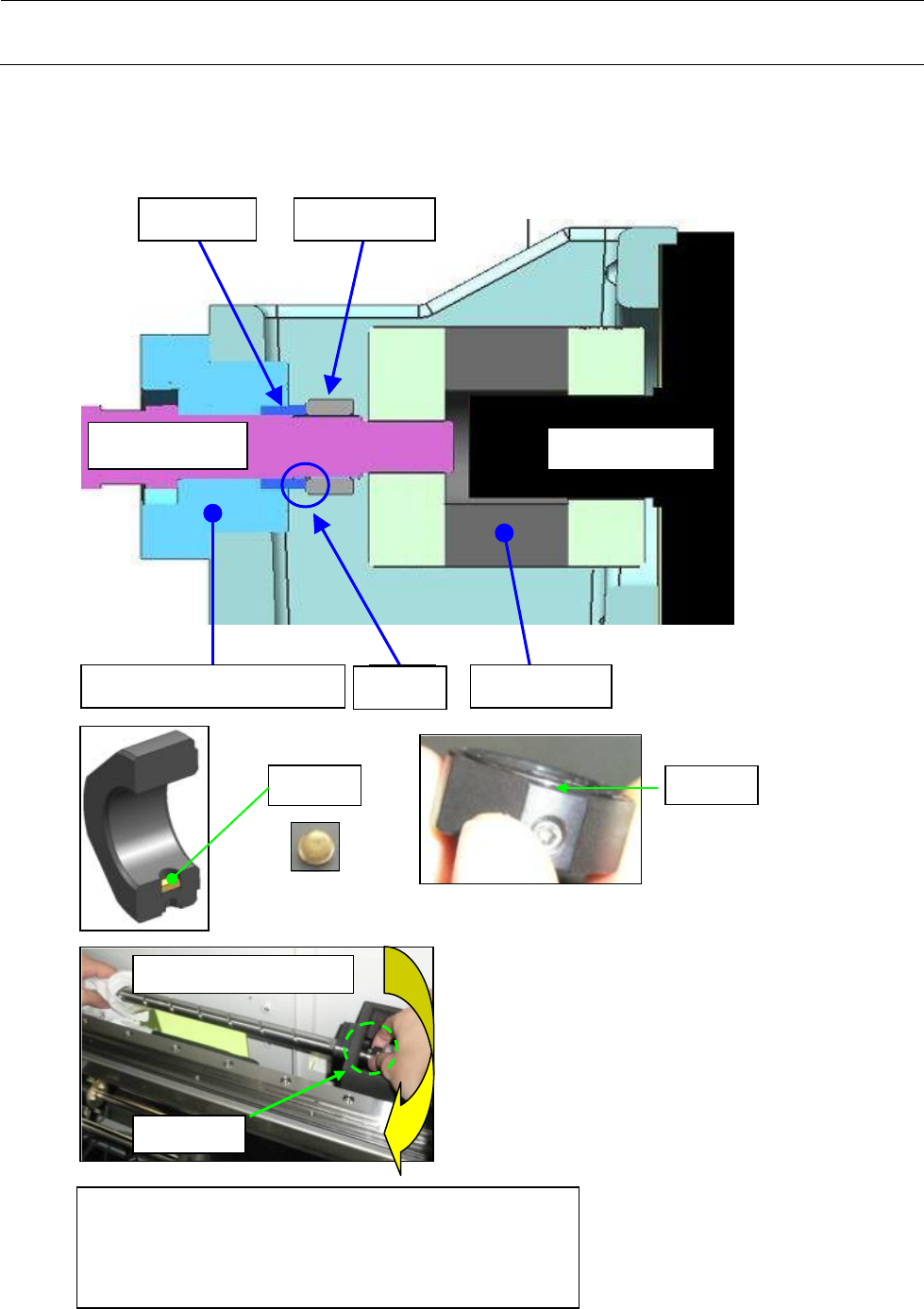

（2） 在前侧将轴环和锁紧螺母嵌入滚珠螺杆。
（与 1-7-2（6）、1-7-2（7）的操作顺序相同）
※ 注意不要掉落调整块。
锁紧螺母要让阶梯状的一方与轴环接触。
将轴环、锁紧螺母安装到
Y
滚珠螺杆上。
把锁紧螺母安装到Y滚珠螺杆时，
将锁紧螺母顺时钟方向转动装到Y滚珠螺杆前端，
保持这一状态把Y滚珠螺杆插入联轴节。
锁紧螺母
转动锁紧螺母的方向
阶梯状
调整块
Y 滚珠螺杆
锁紧螺母
Y_MOTOR
联轴节
FIXED_SUPPORT_UNIT
轴环
阶梯状
1-51
维修调整要领书
（3） 对 1-7-2（5）中拔出的轴承侧面均匀地涂敷 NSL 润滑脂（40094361）。
（4） 对 Y_ADJUST_PLATE 的孔部（轴承进入的部分）均等地涂敷 NSL 润滑脂。
对 Y 滚珠螺杆的前端（轴承进入的部分）也要均等地涂敷 NSL 润滑脂。
（5） 将轴承嵌入 Y_ADJUST_PLATE（后侧）。
NSL润滑脂
在轴承嵌入的部分涂敷润滑脂
在轴承嵌入的部分涂敷润滑脂
● 将轴承推入到这样的位置，即可以看到滚珠丝
杠上嵌C形环的槽沟。
轴承
1-52
维修调整要领书
（6） 将 C 形环装在滚珠丝杠上。
（7） 用 17 和 22 一头的扳手旋紧前侧的锁紧螺母，旋紧锁紧螺母的止动螺丝。
（8） 用 17 和 22 一头的扳手旋紧后侧的锁紧螺母，旋紧锁紧螺母的止动螺丝。
※ 将 17 一头的扳手嵌入前侧的滚珠螺杆的槽内。
● 把轴承组装到滚珠丝杠的槽内。
C形环
要旋紧滚珠螺杆的后侧锁紧螺母时，
应在轨道上铺好清洁的回丝。
17一头的扳手
17
一头的扳手
22一头的扳手
转动22一头扳手的方向
锁紧螺母的止动螺丝
1-53
