维修调整要领书
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
8
供料器台架 供料器台车（选购品）
8-1
驱动基板、供料器 I/F 基板的更换
1） 请把中继电缆和空气接头嘴从本体上拆下。
2） 固定式台架规格：请拆下 M4 固定螺丝，把 MI 连接器托板组件从本体上卸下。
供料器台车规格：请分别拆下 M3、M4 固定螺丝，卸下连接器护罩 BW_RD。
3） 请拆下与供料器 I／F 基板连接的线束。
4） 请拆下基板固定螺丝，分别更换成新的基板。
5） 装配请按相反的步骤进行。
固定螺丝（M4）
MI 连接器托板组件
供料器 I／F 基板
＜固定式台架规格＞
＜供料器台车规格＞
固定螺丝（M4）
连接器护罩 BW_RD
供料器 I／F 基板
固定螺丝（M3）
8-1
维修调整要领书
8-2
驱动气缸的更换
1） 关掉主体电源。
2） 如果是选配的供料器台车，请把供料器台车从主机上拆下移到外面，按选择器 ON，按左右的机械
操纵阀，使升降机上升之后切断主机的主压力空气。关掉主体总压缩空气。（手阀）
3） 请卸下左右的空气软管和插头。
4） 卸下驱动器支架的固定螺丝。
※ 再有，安装时各规格是不同的，故请注意。
固定式台架规格：从下方安装到台架下面。
供料器台车规格：从上方安装到台架升降器下面。
5） 按相反的步骤进行装配
驱动气缸。
<固定式台架规格>
驱动器支架A
台架
驱动器气缸
固定螺丝
<供料器台车规格>
台架升降器
固定螺丝
驱动器支架C
驱动器气缸
8-2
维修调整要领书
8-3

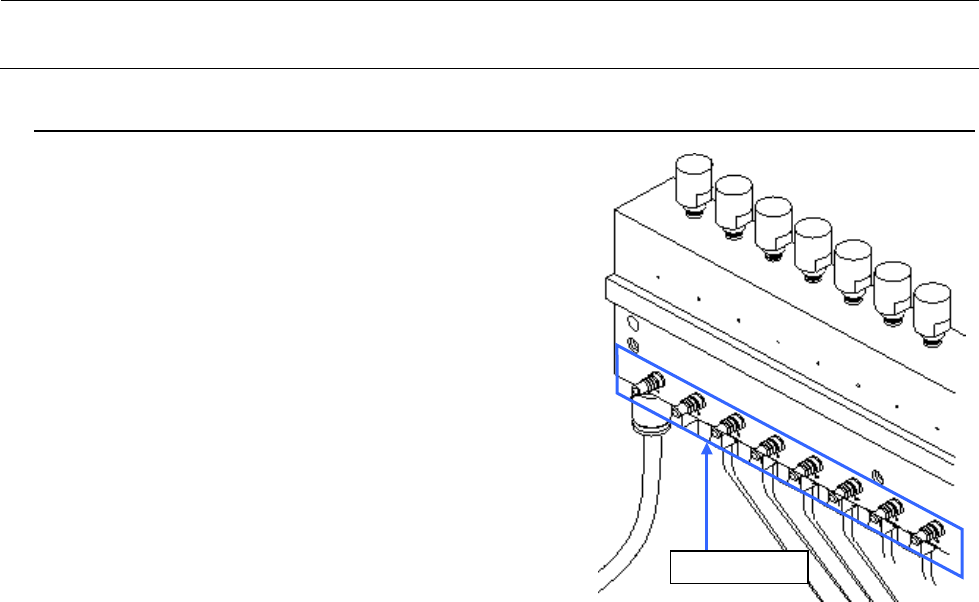

驱动气缸的速度控制调整
※ 驱动汽缸的上升速度的调整方法。
1） 从驱动器支架卸下需要调整的驱动气缸。
2） 连接空气软管和插头。
3） 打开主体总压缩空气和电源。
4） 用手动控制，连续驱动应调整的速度控制驱动器气
缸。
5） 调整应调整的气缸的速度控制，目视检查其它气缸的
动作。
6） 拧仅速度控制螺母，固定后再次确认。
7）
调整时，请按照相反的程序操作。
速度控制器
8-3
