维修调整要领书
11-38
11-7-1 4 吸嘴 Head 的构成
4 吸嘴 Head 时，各马达与伺服放大器的关系及各开关的设定如下所示。
4 吸嘴 Head 的轴关系
标记
放大器上的轴 No.
品号
第 1 轴 第 2 轴 第 3 轴 第 4 轴
① Z1 轴 Z2 轴 ZA 轴 － EZ149214811
② Z3 轴 Z4 轴 T1 轴 T2 轴 40129650
4 吸嘴 Head 的开关设定
标记 CS1 的设定值
SW1 的设定值
No.1 No.2 No.3 No.4
① A OFF OFF OFF OFF
② D OFF OFF OFF OFF
CS1
SW1
标记②
Z3, Z4, T1, T2
轴放大器
CS1
SW1
标记①Z1, Z2, ZA 轴放大器
维修调整要领书
11-39

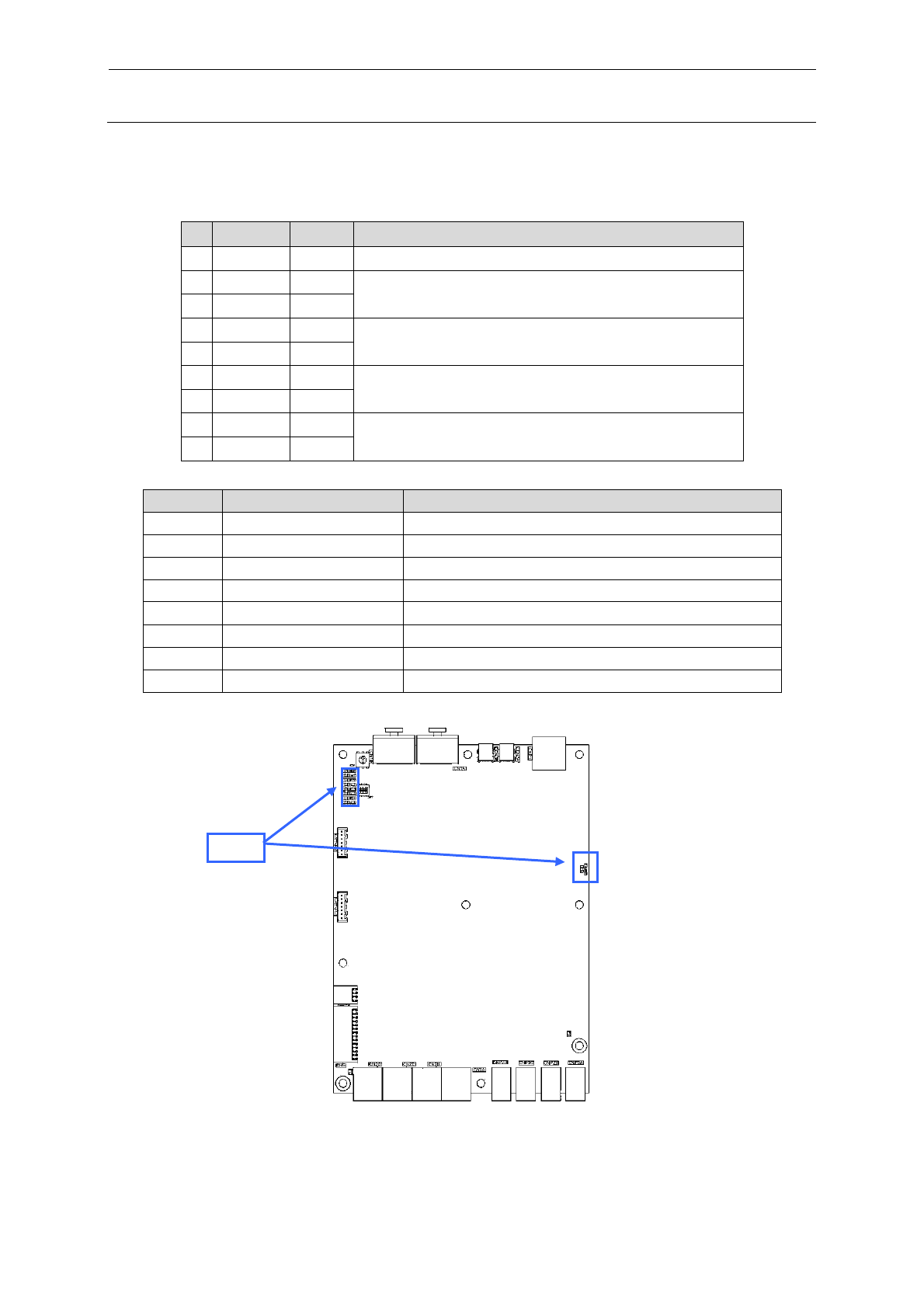

LED 显示
T 伺服放大器中安装有 9 个 LED。各 LED 的状态显示如下所示。
№
LED
名称
显示色
动作
1
CHARGE
红
主电路存在电荷时亮灯。
2
RD1
绿
显示第
1
轴的状态。
RD1
、
AL1
的组合状态参见下表。
3
AL1
红
4
RD2
绿
显示第 2 轴的状态。
RD2、AL2 的组合状态参见下表。
5
AL2
红
6
RD3
绿
显示第
3
轴的状态。
RD3、AL3 的组合状态参见下表。
7
AL3
红
8
RD4
绿
显示第 4 轴的状态。
RD4、AL4 的组合状态参见下表。
9
AL4
红
RD*
AL*
状态
闪烁
闪烁
(
与绿灯交互闪烁
)
控制器未连接（接通电源后立即）
闪烁
熄灭
伺服关闭
闪烁
闪烁
(
与绿灯同时闪烁
)
伺服关闭
/
警告状态
闪烁
亮灯
伺服关闭
/
警告状态
亮灯
熄灭
伺服打开状态
亮灯
闪烁
伺服打开
/
警告状态
亮灯
亮灯
接通电源后立即
(
初始化过程中
)
熄灭
熄灭
控制电源尚未提供
LED
维修调整要领书
11-40

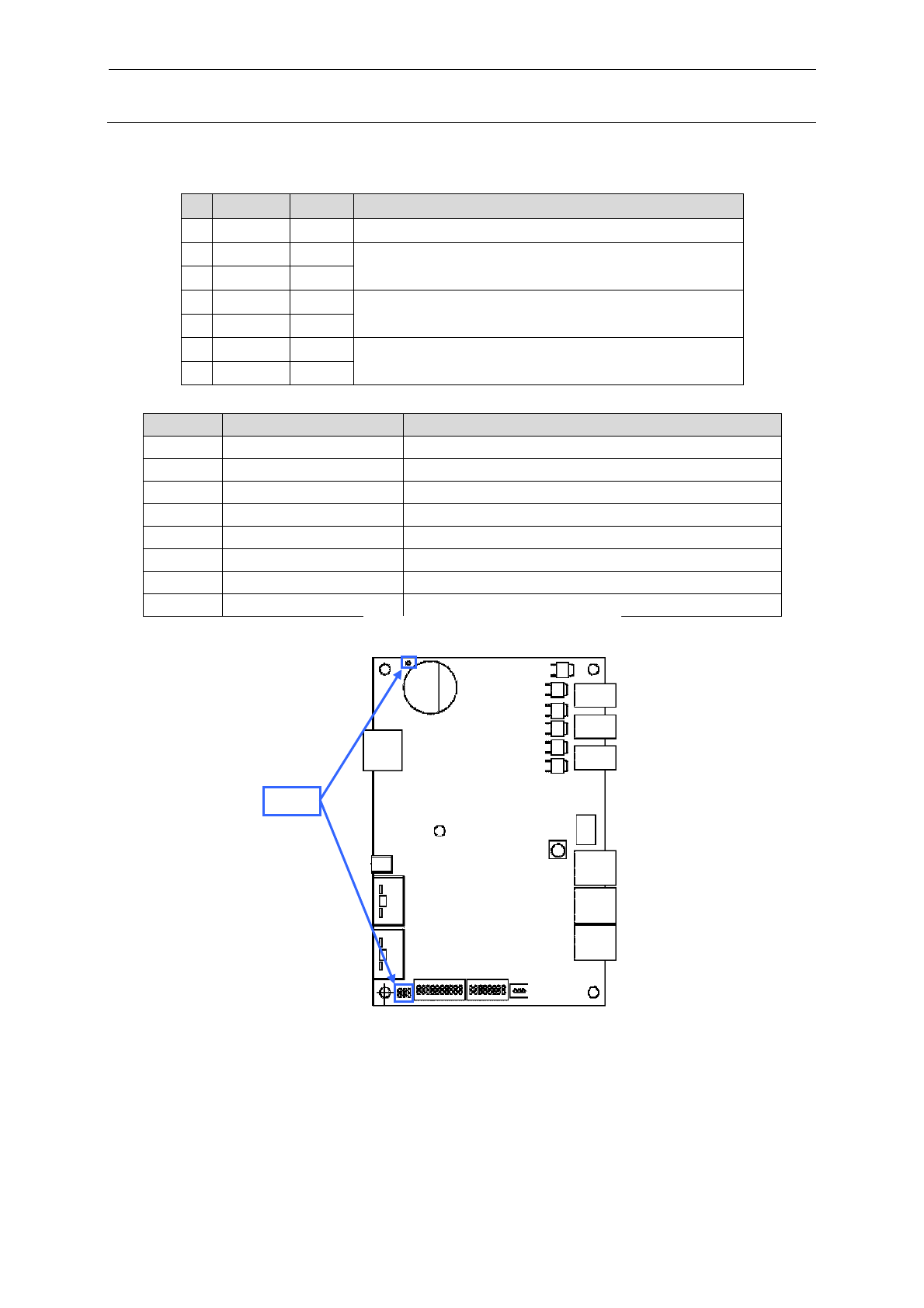

Z 伺服放大器中安装有 7 个 LED。各 LED 的状态显示如下所示。
№
LED
名称
显示色
动作
1
LED7
红
主电路存在电荷时亮灯。
2
LED1
绿
显示第
1
轴的状态。
LED1
、
LED4
的组合状态参见下表。
3
LED4
红
4
LED2
绿
显示第 2 轴的状态。
LED2、LED5 的组合状态参见下表。
5
LED5
红
6
LED3
绿
显示第
3
轴的状态。
LED3、LED6 的组合状态参见下表。
7
LED6
红
绿
LED
红
LED
状态
闪烁
闪烁
(
与绿灯交互闪烁
)
控制器未连接（接通电源后立即）
闪烁
熄灭
伺服关闭
闪烁
闪烁
(
与绿灯同时闪烁
)
伺服关闭
/
警告状态
闪烁
亮灯
伺服关闭
/
警告状态
亮灯
熄灭
伺服打开状态
亮灯
闪烁
伺服打开
/
警告状态
亮灯
亮灯
接通电源后立即
(
初始化过程中
)
熄灭
熄灭
控制电源尚未提供
LED
