维修调整要领书 2-9 2-1- 6 Z 马达的更换 更换 Z 马达时，需要重新 取得 有关 Z 轴 高度及激光的 MS 参数。（有关取得 项目， 请参照 2-2 项【贴 装头 更换后的重新 调整】。 ） < 配置 马达 > Z1 Z2 Z3 Z4 T1 T2
维修调整要领书
2-8

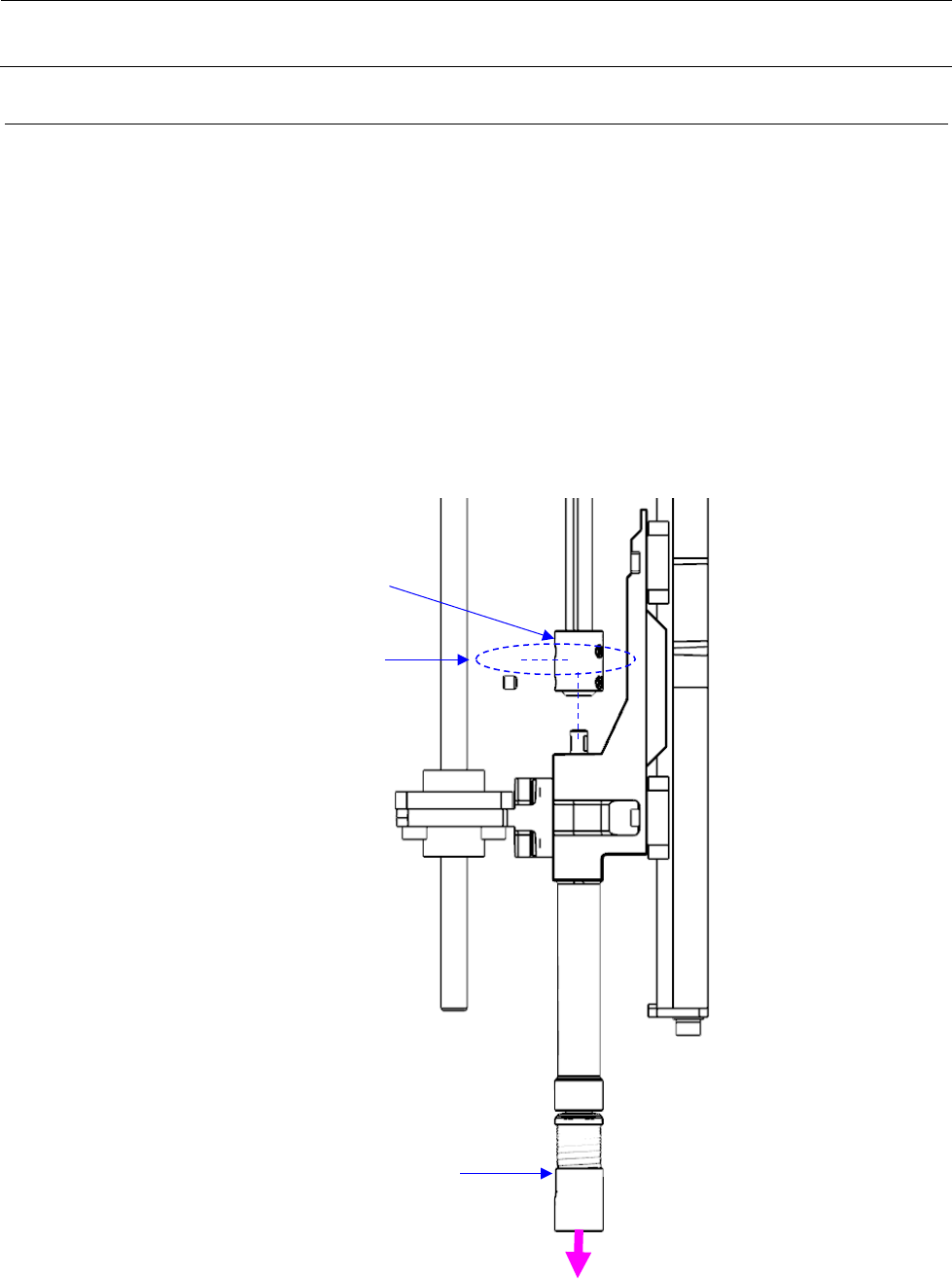

2-1-5 Z 滑动轴的更换
当更换了 Z 滑动轴时，需要重新输入 Z 轴高度有关、激光有关的 MS 参数。（输入项目请参照第 2-2
项【更换贴装头后的从新调整】。）
1） 如果有必要，拆下 Z 轴电机。请参照第 2-1-6 项【Z 电动机的更换】。
2） 拆下联轴节下侧的止动螺丝。
3） 在 Z 轴滑动马苏拉出在向下的方向。
4） 组装请按相反的步骤进行。
※ 对齐的平坦部和固定 Z 滑动轴在轴的固定螺钉的位置。请组装推到在杯环 O 形环被轻轻粉碎的程
度。如果推薄弱，原因漏气。
※ 检查戏是不是在 Z 滑动轴。
止动螺钉（两个下） M3 L=3
Z 滑动轴
联轴节
维修调整要领书
2-9
2-1-6 Z 马达的更换
更换 Z 马达时，需要重新取得有关 Z 轴高度及激光的 MS 参数。（有关取得项目，请参照 2-2 项【贴
装头更换后的重新调整】。）
<配置马达>
Z1
Z2
Z3
Z4
T1
T2
维修调整要领书
2-10
1) 将更换的马达缆线从中继缆线中拔出。
2) 取下贴装头保护盖。
3) 取下连接在电磁阀上的空气管（φ4×4 个，φ6×2 个，φ8×1 个）。
4) 取下贴装头提升气缸用电磁阀的缆线（中继连接器）。
5) 取下贴装头提升气缸用电磁阀上连接的空气管（φ4×2 个，φ6×1 个）。
6) 取下贴装头 SV 托架上固定的各缆线，以及贴装头提升气缸连接的φ4 空气管（Y 联组）。
7) 取下贴装头 SV 托架。
8) 取下马达的组装螺丝（4 个），取下各皮带轮及马达。
9) 组装请按相反的步骤进行。
10) 请按照以下＜皮带张力调整步骤＞，调整皮带张力。
11) 组装后，必须得到 MS 参数。
贴装头保护盖
贴装头提升气缸用电磁阀
Y
联组
