12-1-2 接触式面板的设置

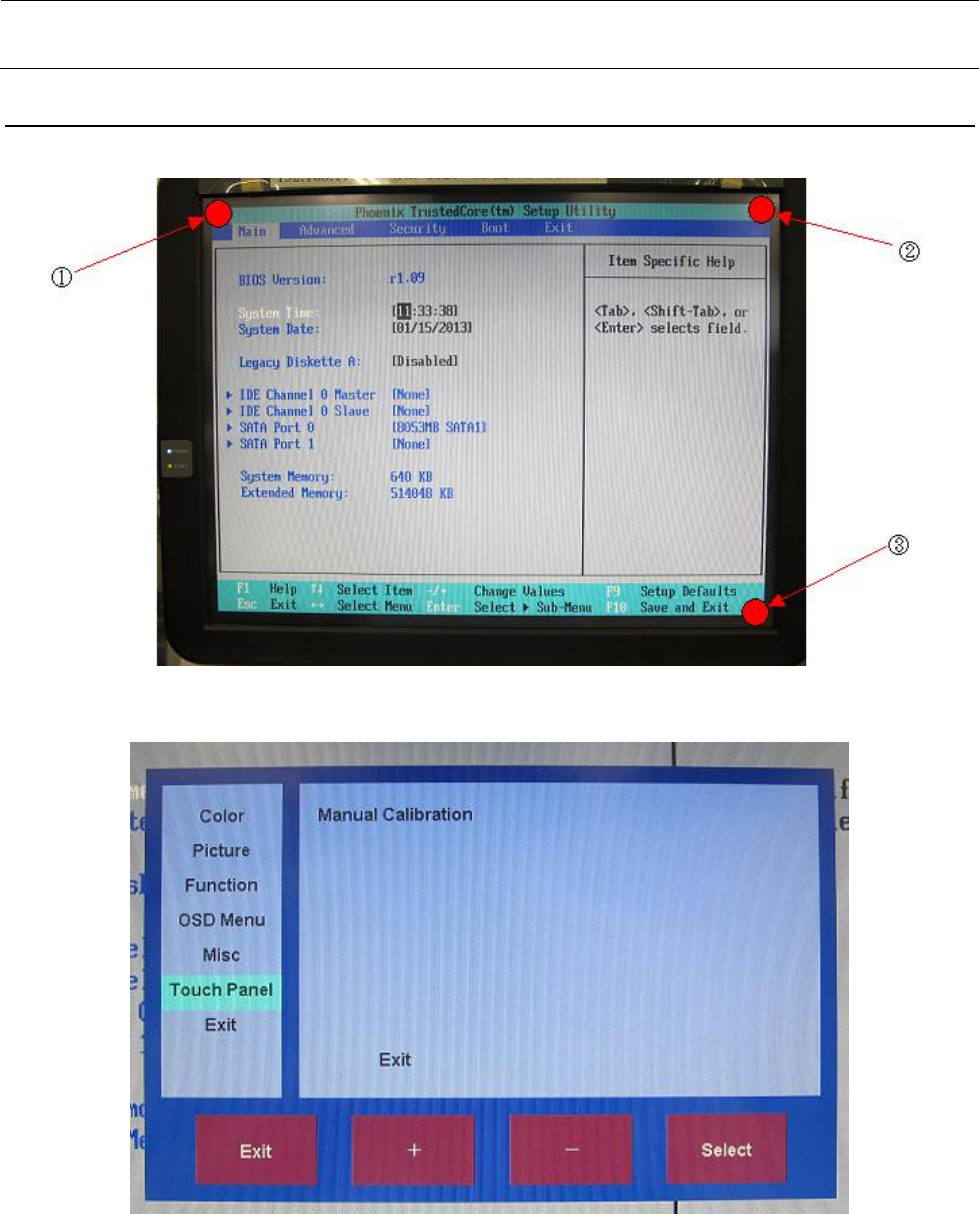

1) 按照①、②、③的順序点触下图所示的 LCD 监视器的 3 个位置，使显示 OSD。
2) 操作 OSD 的“＋”，“－”，使光标移动至“Touch Panel”。
维修调整要领书
12-3

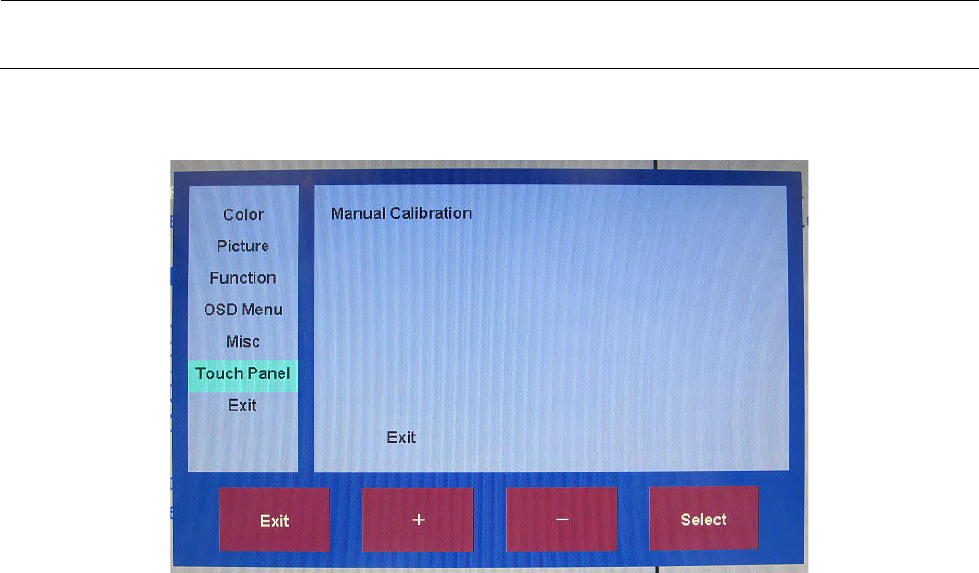

3) 接着操作 OSD 的“Select”，使光标移动至“Manual Calibration”。

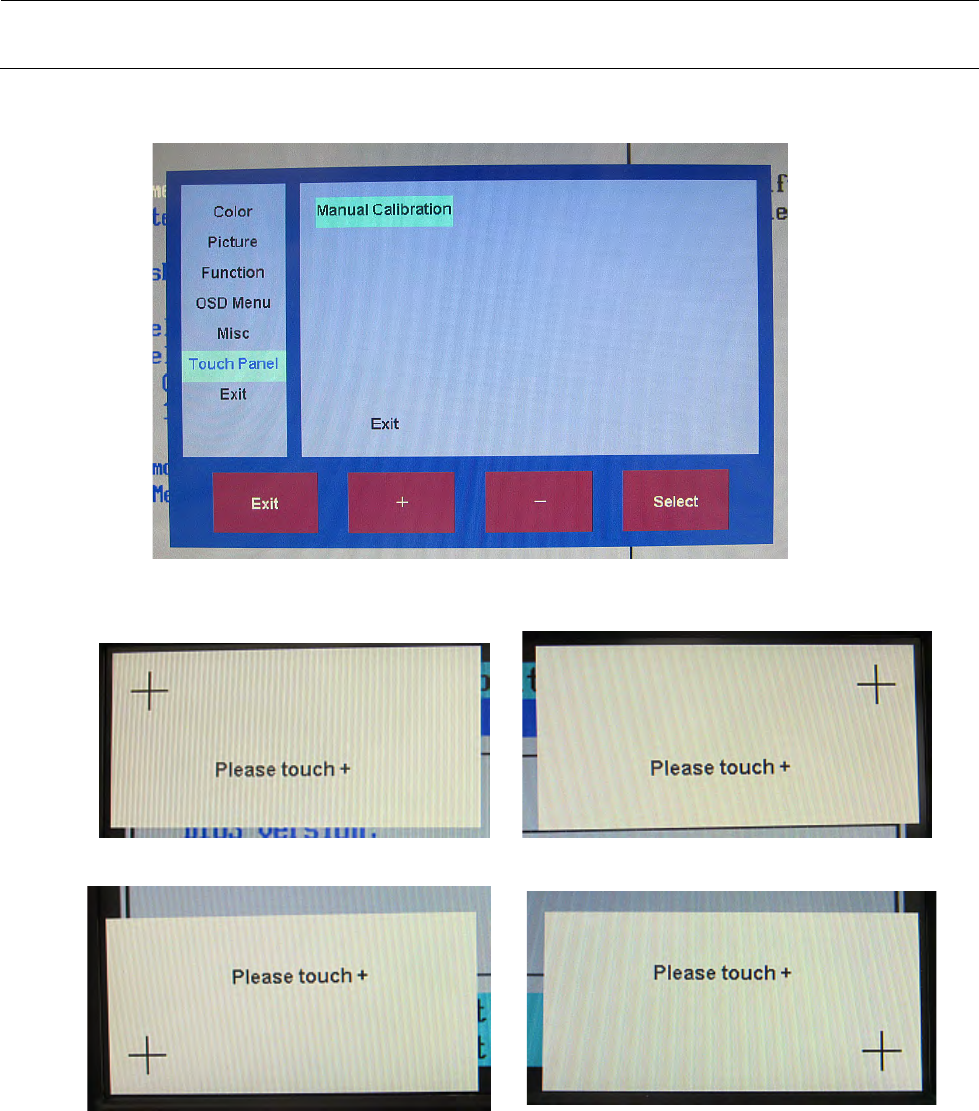

4) 接着操作 OSD 的“Select”，画面左上方会显示“＋”并开始校准。
画面左上角会显示“＋”，如触摸“＋”的中心部分会发出蜂鸣器声音，请持续触摸直至蜂鸣器声音
停止。只要逐次点触“＋”，即会按照右上方→左下方→右下方的順序显示“＋”，故每次都请点触“＋”
中心部分。
维修调整要领书
12-4
5) 点触 4 个位置的“＋”中心部分后，将返回到下图所示的画面。
请操作“Exit”使 OSD 结束。
作业到此结束。
注意事项
进行接触式面板的调整时，请使用手指或头部圆形的触摸笔等。
请勿使用活动铅笔等尖头物品进行调整。校准点要按中央位置。
目标是距中心 1mm 以内。
当不小心点触了标记以外的部位时，请从新进行相同的操作。
