维修调整要领书
11-36
11-6-2 更换 XY 驱动器后的调整项目
更换伺服放大器时，必须用各轴的伺服放大器旋转型开关（SW1）选择设定轴。
请打开伺服放大器前面上的罩子，将轴选择用旋转型开关(SW1)的箭头旋转指向以下设定值。
请确认 DIP 开关（SW2）处于 OFF 状态。
调整后，请开关一次主机电源，之后重新启动。
注．更换伺服放大器后，首次起动主机时，请勿进行返回原点。

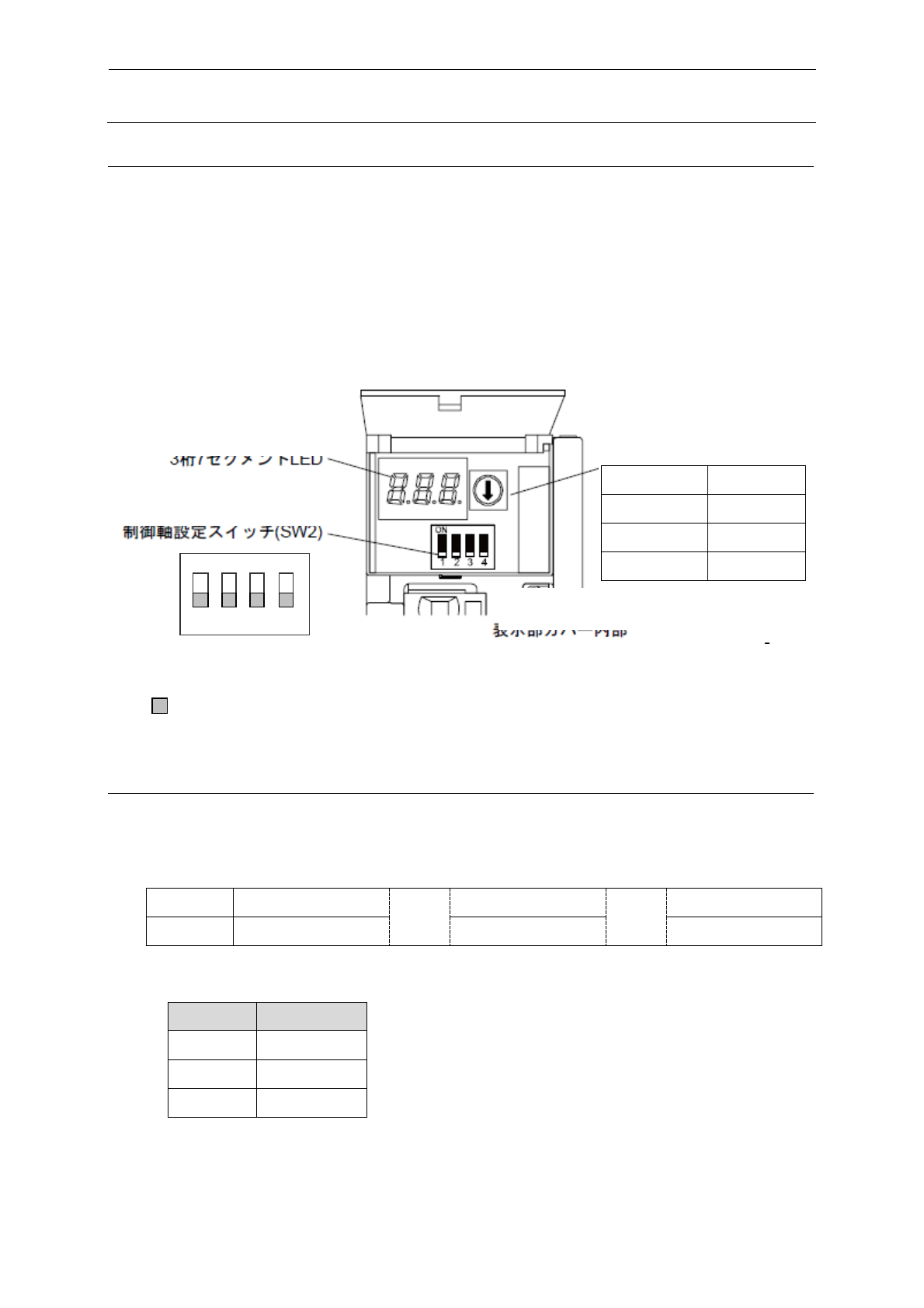

11-6-3 XY 伺服放大器的显示
在 XY 伺服放大器的正面装备有显示状态的 7 段 LED。
通常显示如下所示。
显示 Ab
→
C＃
→
d＃
内容 正在初始化 伺服关闭 伺服打开
* ＃显示轴编号
轴 轴编号＃
YL 轴 01
YR 轴 02
X 轴 03
部分为开关的设定部
2
ON
１
3 4
3 位 7 段 LED
控制轴设定开关（SW2）
轴选择选转型开关(SW1)
显示部分的外罩内部
伺服放大器 SW 设定值
YL 0
YR 1
X 2
维修调整要领书
11-37

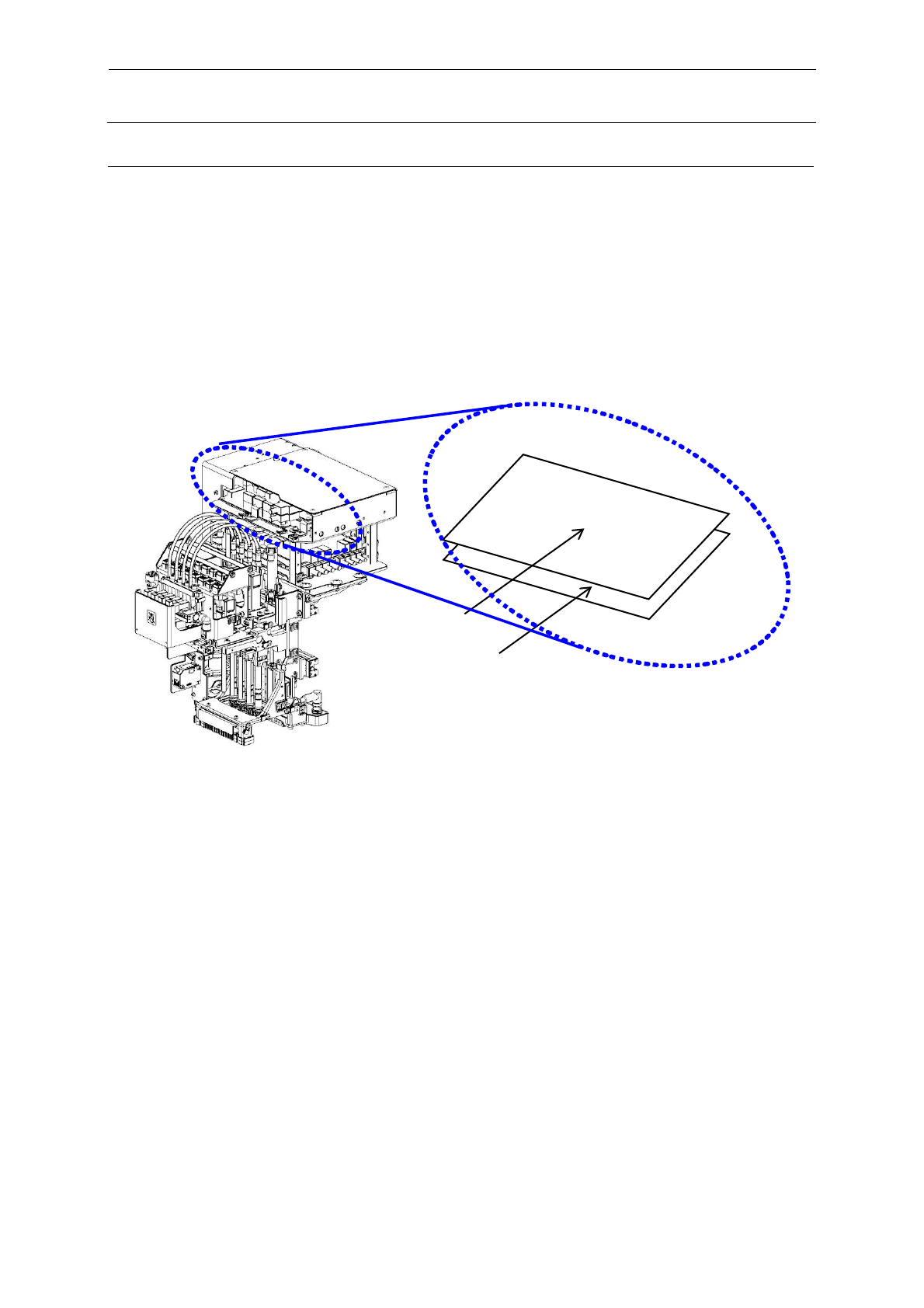

11-7 Z,T 单元
Z 单元由驱动 Head 的 Z 轴的 AC 伺服放大器构成。
T 单元由驱动 Head 的 T 轴的 AC 伺服放大器构成。
Z 用的伺服放大器是在 1 块基板上可驱动 3 个轴的 3 轴一体型伺服放大器。伺服放大器基板安装在
Head 单元上。安装数量相同，均安装 1 个。
T 用的伺服放大器是在 1 块基板上可驱动 4 个轴的 4 轴一体型伺服放大器。伺服放大器基板安装在
Head 单元上。安装数量相同，均安装 1 个。
①
②
维修调整要领书
11-38

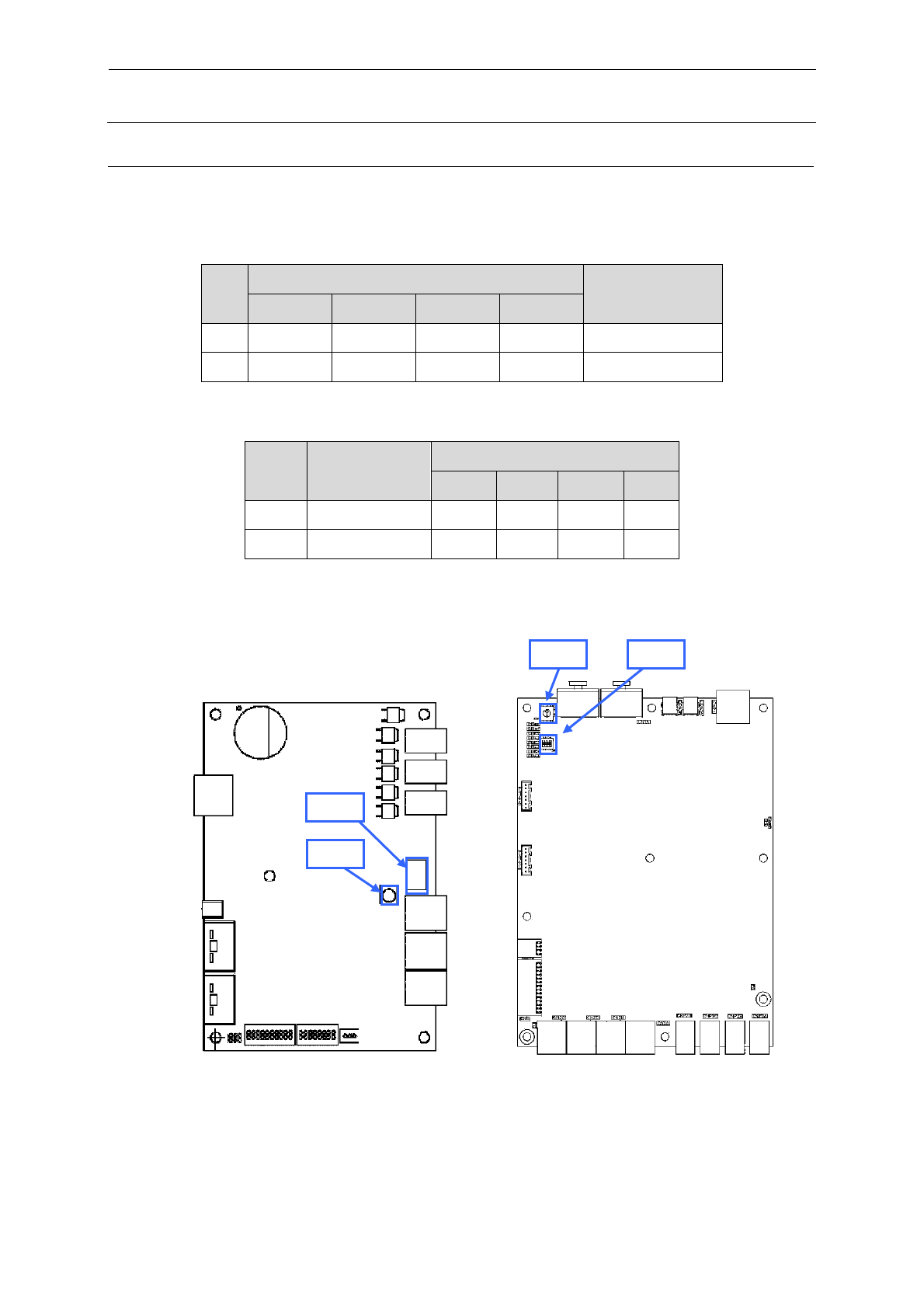

11-7-1 4 吸嘴 Head 的构成
4 吸嘴 Head 时，各马达与伺服放大器的关系及各开关的设定如下所示。
4 吸嘴 Head 的轴关系
标记
放大器上的轴 No.
品号
第 1 轴 第 2 轴 第 3 轴 第 4 轴
① Z1 轴 Z2 轴 ZA 轴 － EZ149214811
② Z3 轴 Z4 轴 T1 轴 T2 轴 40129650
4 吸嘴 Head 的开关设定
标记 CS1 的设定值
SW1 的设定值
No.1 No.2 No.3 No.4
① A OFF OFF OFF OFF
② D OFF OFF OFF OFF
CS1
SW1
标记②
Z3, Z4, T1, T2
轴放大器
CS1
SW1
标记①Z1, Z2, ZA 轴放大器
