维修调整要领书
危险
为防止因意外起动导致事故，请切断空气和电源后，再进行操
作。
13
外輪照明
13-1
外輪照明基板的更换
1) 请取下埋头小螺钉，拆下基板间隔垫片、LIGHT DIFFUSER、OCC O 基板。
2) 安装时请按相反顺序进行。
3) 更换了外輪照明基板后，请进行外輪照明的调整。
OCC O 基板
角度照明基板组件
同轴照明基板组件
①带垫片螺丝（
×2
）
②带垫片螺丝（
×4
）
13-1
维修调整要领书
13-2
外輪照明的光量
1) 请利用手动控制确认外輪照明和 OCC 的照明已点亮。
2) 请进行 MS 参数中的“OCC 光量调整”。
① 外輪照明选项时，请调整标准电流值，使（外圈）的 LGET 的输出结果 AVE_LVL=210±2。
② 请将求得的标准电流值代入下式，再将算出的值储存到标准电流值。
计算式：标准电流值×2＝储存值
※ 调整外輪照明时所使用的治具，与标准的角度照明、垂直照明时使用的治具相同。
13-2
维修调整要领书
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
14 3D
传感器装置
14-1
镜子、护罩玻璃的保洁

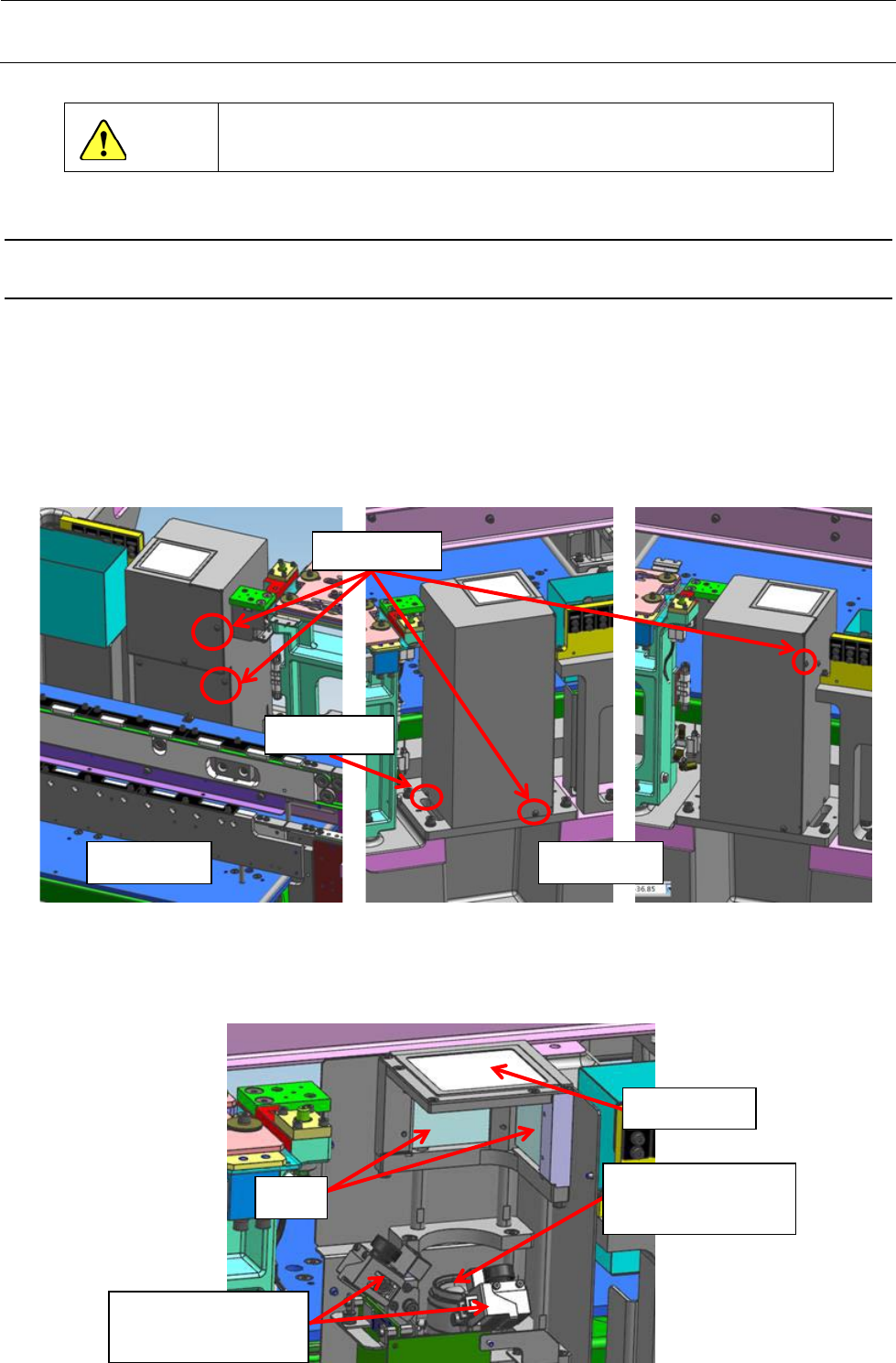

当 3D 传感器装置内部的镜子或盖板玻璃内侧有垃圾、灰尘附着而影响识别功能时，请依照下述操作顺
序清除垃圾、灰尘。
1) 护罩
拆下用来固定护罩的 5 处螺丝。
取下螺丝后请把护罩向上方抬离拆下。
※请注意不要碰撞盖板玻璃等。
※如先把传送宽度变狭则可方便作业。
2) 清除垃圾、灰尘
请用无纺纸擦掉反射镜、盖板玻璃上附着的垃圾、灰尘。
请勿使用酒精。
※请充分注意不要触碰反射镜、照相机。
后侧视图
十字孔螺丝
六角孔螺丝
前侧视图
镜子
反射镜
请注意不要触碰。
照相机
请注意不要触碰。
盖板玻璃
14-1
