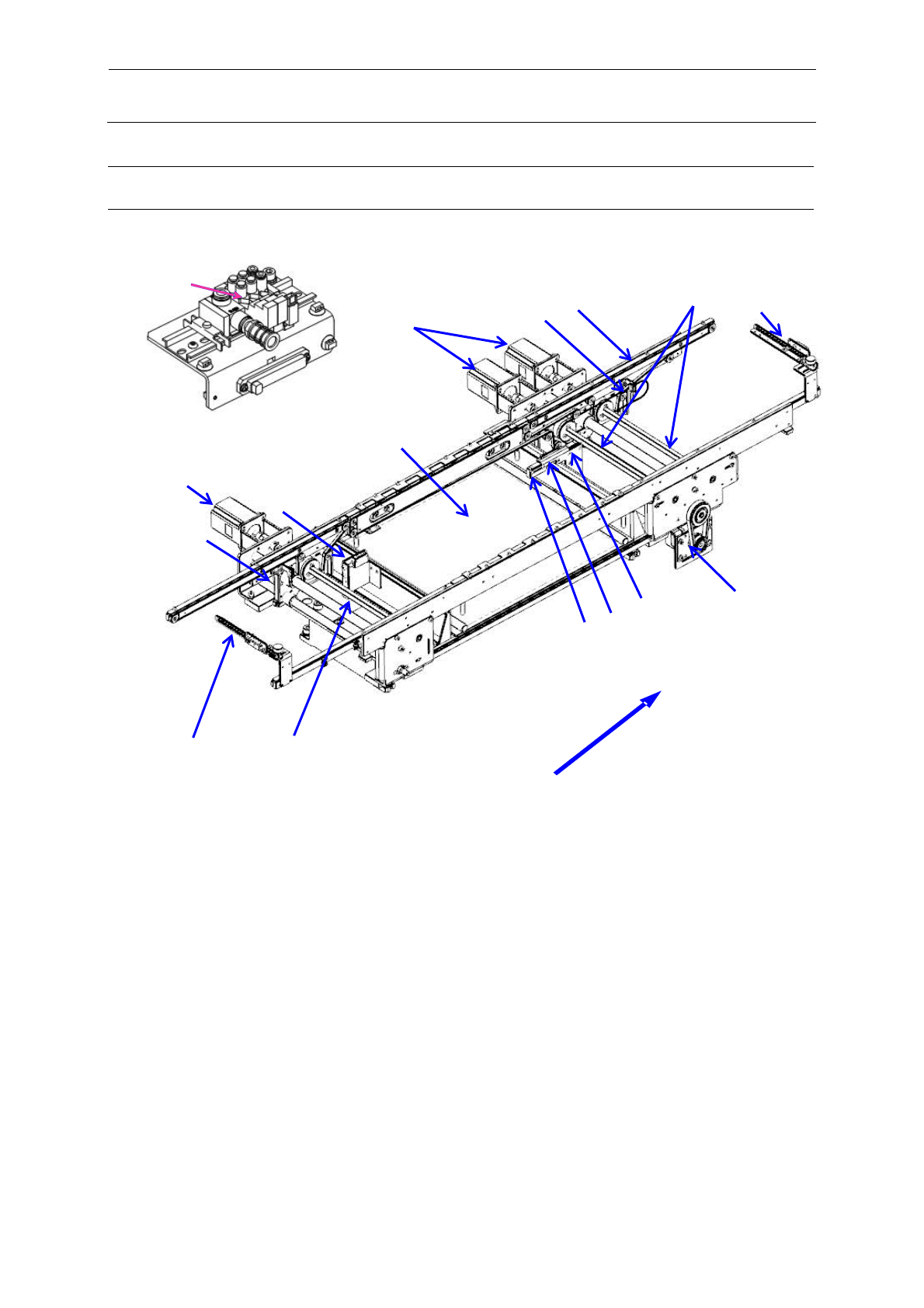

维修调整要领书 11 - 41 11 - 8 传送单元 11 -8- 1 传送单元 的 构成 传送单元 的构成 图如 图 11 -8-1-1 所示。 图 11 -8-1-1 1 IN 传感器 9 驱动轴 2 OUT 传感器 10 支撑台 3 WA I T 传感 器 1 1 自动调整宽度马 达 4 C- OUT 传感器 12 支撑销检测传感器发 光 5 PWB 导轨 13 支撑检测传感器受光 6 止动器 14 S TOP 传感器 7 传送…
维修调整要领书
11-40
Z 伺服放大器中安装有 7 个 LED。各 LED 的状态显示如下所示。
№
LED
名称
显示色
动作
1
LED7
红
主电路存在电荷时亮灯。
2
LED1
绿
显示第
1
轴的状态。
LED1
、
LED4
的组合状态参见下表。
3
LED4
红
4
LED2
绿
显示第 2 轴的状态。
LED2、LED5 的组合状态参见下表。
5
LED5
红
6
LED3
绿
显示第
3
轴的状态。
LED3、LED6 的组合状态参见下表。
7
LED6
红
绿
LED
红
LED
状态
闪烁
闪烁
(
与绿灯交互闪烁
)
控制器未连接（接通电源后立即）
闪烁
熄灭
伺服关闭
闪烁
闪烁
(
与绿灯同时闪烁
)
伺服关闭
/
警告状态
闪烁
亮灯
伺服关闭
/
警告状态
亮灯
熄灭
伺服打开状态
亮灯
闪烁
伺服打开
/
警告状态
亮灯
亮灯
接通电源后立即
(
初始化过程中
)
熄灭
熄灭
控制电源尚未提供
LED
维修调整要领书
11-42
11-8-2 CONVEYOR 基板与传感器的连接
传感器等的连接位置，如 表 11-8-2-1 连接到 CONVEYOR 基板的束线所示。
请先确认连接位置，再进行连接。
表 11-8-2-1 连接到 CONVEYOR 基板的束线
对象电缆
CONVEYOR
基板
连接位置
备注
品号 品名 接口号
－－－－－
－－－－－－－－－－－－－－
－－－－－ CN2
－－－－－
－－－－－－－－－－－－－－
－－－－－ CN3
40256055
AWC MOTOR CABLE ASM
CN1004 CN4
AWC
选项用
40256060
R MOTOR CABLE ASM
CN1006
CN6
－－－－－
－－－－－－－－－－－－－－
－－－－－ CN7
40256061
L MOTOR DRV CABLE ASM
CN1008 CN8
－－－－－
－－－－－－－－－－－－－－
－－－－－ CN9
40256061
L MOTOR DRV CABLE ASM
CN1011 CN11
－－－－－
－－－－－－－－－－－－－－
－－－－－
CN12
－－－－－
－－－－－－－－－－－－－－
－－－－－
CN13
40129256
CONVEYOR
(F)-CAL VAC
(S/R) CABLE ASM
CN1014 CN14
－－－－－
－－－－－－－－－－－－－－
－－－－－
CN15
40129029
CNV
-SMEMA R RELAY (F) CABLE ASM CN1016 CN16
－－－－－
－－－－－－－－－－－－－－
－－－－－
CN17
40256058
CNV PWR RLY CABLE ASM
CN1018 CN18
40182342
CNV
-SMEMA L RELAY (F) CABLE ASM CN1019 CN19
－－－－－
－－－－－－－－－－－－－－
－－－－－ CN20
－－－－－
－－－－－－－－－－－－－－
－－－－－
CN21
－－－－－
－－－－－－－－－－－－－－
－－－－－
CN22
40182268
MTS I/F CABLE ASM
CN1023 CN23
40205743
CAL WAIT STP SV CABLE ASM
CN1024 CN24
40182340
CNV
-ATC(F) CABLE ASM CN1025 CN25
40253219
PCB CLAMP UP/DOWN SENSOR CABLE
CN1026 CN26
－－－－－
－－－－－－－－－－－－－－
－－－－－
CN27
40182259
IO
-R CNV SERIAL CABLE ASM CN1028 CN28
40256771
SIDE(R) CABLE ASM
CN1029 CN29
40205740
CNV RELAY CABLE ASM
CN1030 CN30
40256060
C MOTOR CABLE ASM
CN1031 CN31
