维修调整要领书
2-15

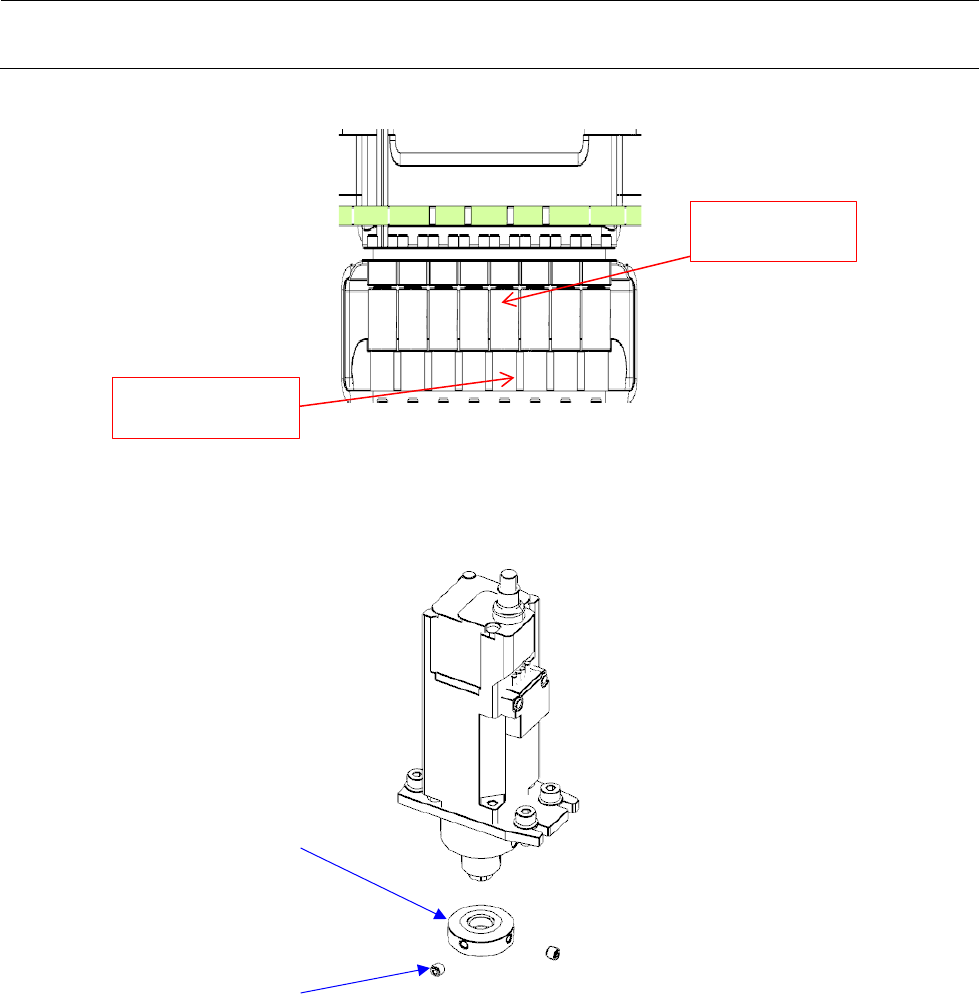

皮带文字
②
黑色记号笔
T 马达 MI 支撑件
无头螺丝
维修调整要领书
2-16
2-1-8 贴装头提升气缸的更换
1) 关闭主机的空气源。
2) 取下气缸前端的螺母，拆下释放条。
3) 拆下连接气缸的φ4 空气管。
4) 拆下气缸。
5) 拆下弯管接头、速度控制器、气缸托架及自动开关。
6) 组装请按相反的步骤进行。
7) 还更换了速度控制器时，在组装释放条之前，请按照下述＜速度控制器调整步骤＞进行调整。
※ 释放条组装位置，是从气缸装载杆前端开始 6mm 的位置。
※ 自动开关的安装位置位于气缸下端开始 3.5mm 处。
※ 组装后，手动移动电磁阀，确认释放条能顺利上下移动。
＜速度控制器的调整步骤＞
① 从全关到旋转 2 圈半松开。请控制左右的旋转误差在 45°以内。

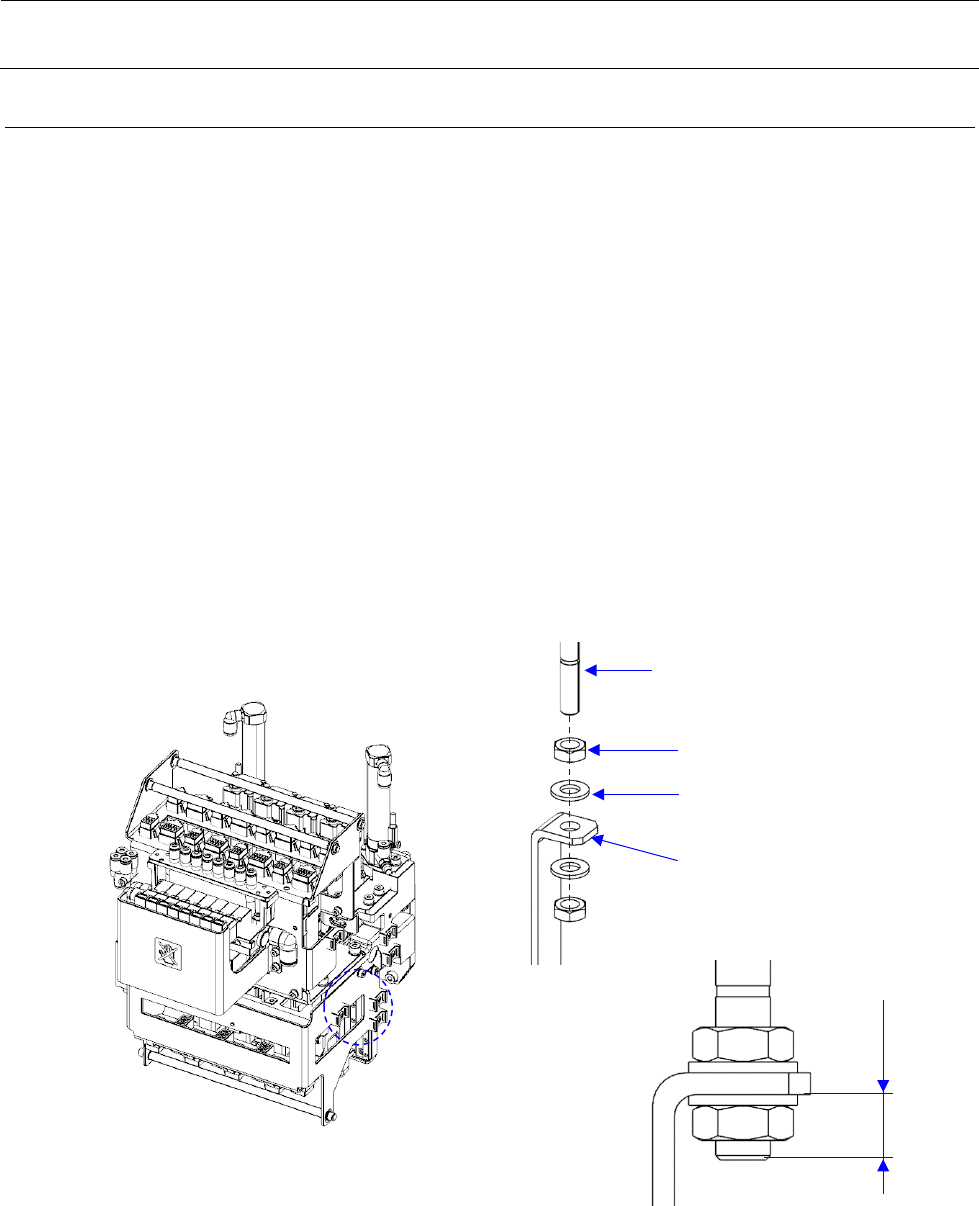

气缸安装杆
释放条
附属螺母
平垫片
6mm
维修调整要领书
2-17
3.5mm
弯管接头
速度控制器
自动开关
气缸托架
气缸
附带垫片的内六角螺栓
M4 L=10
