维修调整要领书 5- 12 5- 10 电磁阀 No. 货号 品名 ① PV150209 300 5- PORT S OLENOI D VALVE ② PV150209 000 5- PORT S OLENOI D VALVE R- ATC ST OP BU ① ① ②
维修调整要领书
5-11
5-9 空气气缸的更换
1) 卸下 BU 台 A 组。
2) 卸下 BU 台 B 组。
3) 取下气缸附带的空气软管。
4) 卸下安装螺钉，更换气缸。(参照图 5-10-2)
5) 按照与上面相反的步骤执行操作。
※ 组装好之后，使 BU 台 B 上下动作，确认动作是否顺畅。
图 5-9-1 BU 台组
图 5-9-2 BU 台气缸
BU
台
A
组
固定螺钉
固定螺钉
BU
台
B
安装螺钉
气缸
BU
台
B
CL PLATE
维修调整要领书
5-12
5-10 电磁阀
No.
货号
品名
① PV150209300 5-PORT SOLENOID VALVE
② PV150209000 5-PORT SOLENOID VALVE
R-ATC
STOP
BU
①
①
②
维修调整要领书
6 CAL
块
为了防止突然的起动造成事故，请关掉电源之后再进行操作。

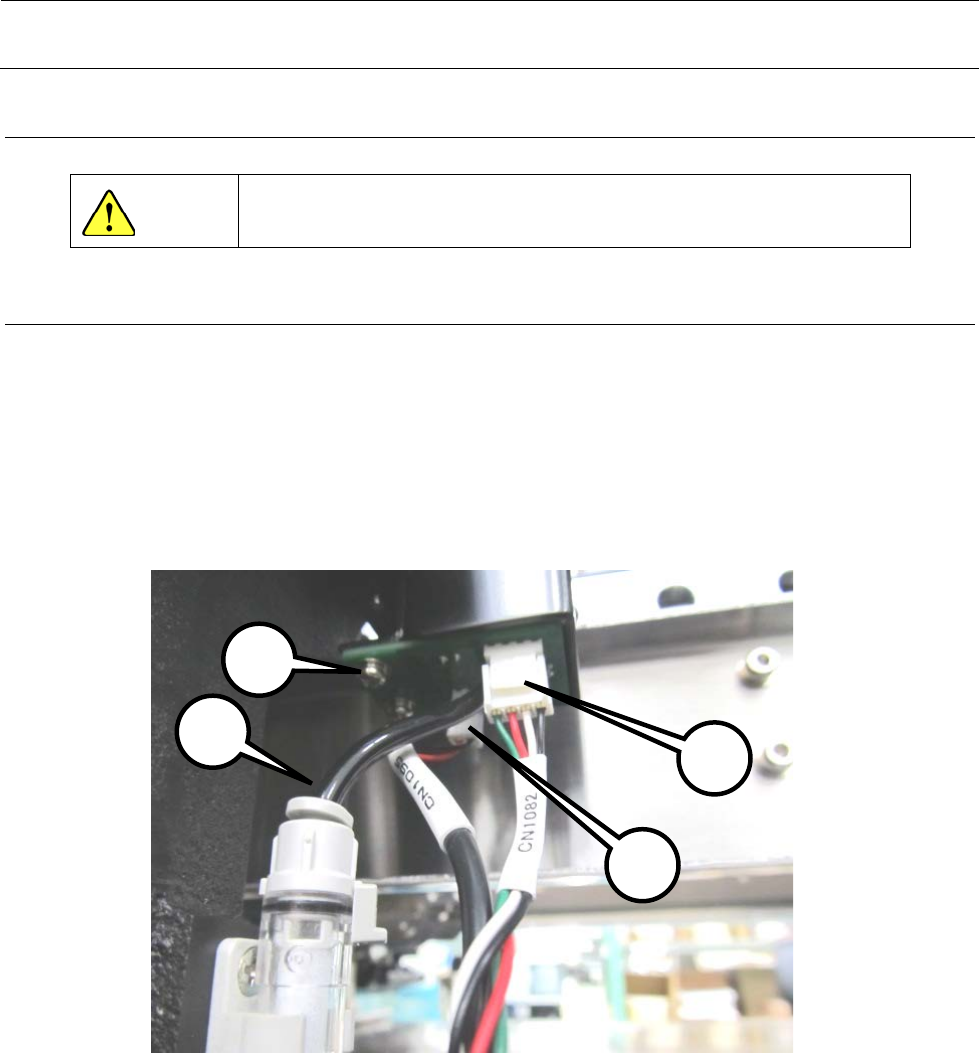

6-1 CAL 基板组的更换
1） 卸下插入基板的 2 根束线①。
2）从弯管拔下 φ4 空气软管②。
3） 卸下 2 处的Ｍ 3 带垫片螺丝③，从 CAL 侧护罩拉下基板，卸下 φ4 空气软管，
这样就可以取出 CAL 基板组。
4） 基板更换后，请按照相反的程序组装。
危险
1
3
2
1
6-1
