维修调整要领书
11-43
11-8-3 传送马达的连接
传送单元与马达连接的束线，如 表 11-8-3-1 马达组与连接电缆所示。
表 11-8-3-1 马达组与连接电缆
对象电缆
连接电缆
品号
品名
部位
品号
品名
40158136
STEPPING MOTOR
L 侧
40256059
L MOTOR CABLE ASM
40158136
STEPPING MOTOR
C 侧
40256059
C MOTOR CABLE ASM
40158136
STEPPING MOTOR
R 侧
40256059
R MOTOR CABLE ASM
40129040
AWC MOTOR ASM
AWC
40256055
AWC MOTOR CABLE ASM
维修调整要领书
11-44
11-8-4 其他传感器/电磁阀/束线组列表
使用的传感器/电磁阀及其他束线，如 表 11-8-4-1 传感器/电磁阀/束线列表所示。
表 11-8-4-1 传感器/电磁阀/束线列表
对象电缆
连接位置
适用规格/备注
品号
品名
连接位置
接口编号
40129046
SIDE SENSOR CABLE ASM
40205742
CN1065
40129080
AIR(N) SENSOR CABLE ASM
40129256
CN1079
40129046
SIDE SENSOR CABLE ASM
40182338
CN1072
40256050
BU PIN RECEIVE SENS ASM
40182339
CN444
AWC
选项
40256051
BU PIN EMISSION SENS ASM
CN443
AWC
选项
40253220
WAIT STOP COUT SENS ASM
40205740
COUT
STOP
40253220
WAIT STOP COUT SENS ASM
40253220
WAIT STOP COUT SENS ASM
40205743
WAIT
40007376
CALBLOCK PCB ASM
CN1082
40156969
STOPPER SV CABLE ASM
L-STOP SV
40129260
CAL-VACUUM SV CABLE ASM
40007376
CN1095
40129261
ATC SV CABLE ASM
40205761
CN1089
40256052 PRESSURE CHANGE SV CABLE ASM
40256056
BU DOWN
40256057
BU UP
40154793 PROXIMITY SENSOR CABLE ASM 40253219
CN1064
CN1066
40129062 PHOTOMICRO SENSOR ASM 40182340
CN1087
CN1088
维修调整要领书
11-45
11-8-5 CONVEYOR PCB ASM (40128875)
在传送单元中使用的 CONVEYOR 基板组的跳线、DIP-SW，尽管在交纳时已设定好，但要在设置
基板组时进行确认操作。
LED 显示的意思
<电源接通确认用>
LD1(绿灯亮) ： +3.3V 接通确认
LD14(绿灯亮) ： +5V 接通确认
LD15(绿灯亮) ： +24V 接通确认
<通信确认用>
LD2(红亮灯) ： GM-NET2 通信异常
LD3(红亮灯) ： 开始与 GM-NET2 主机通信
LD4(红亮灯) ： GM-NET1 通信异常
LD5(红亮灯) ： 开始与 GM-NET1 主机通信

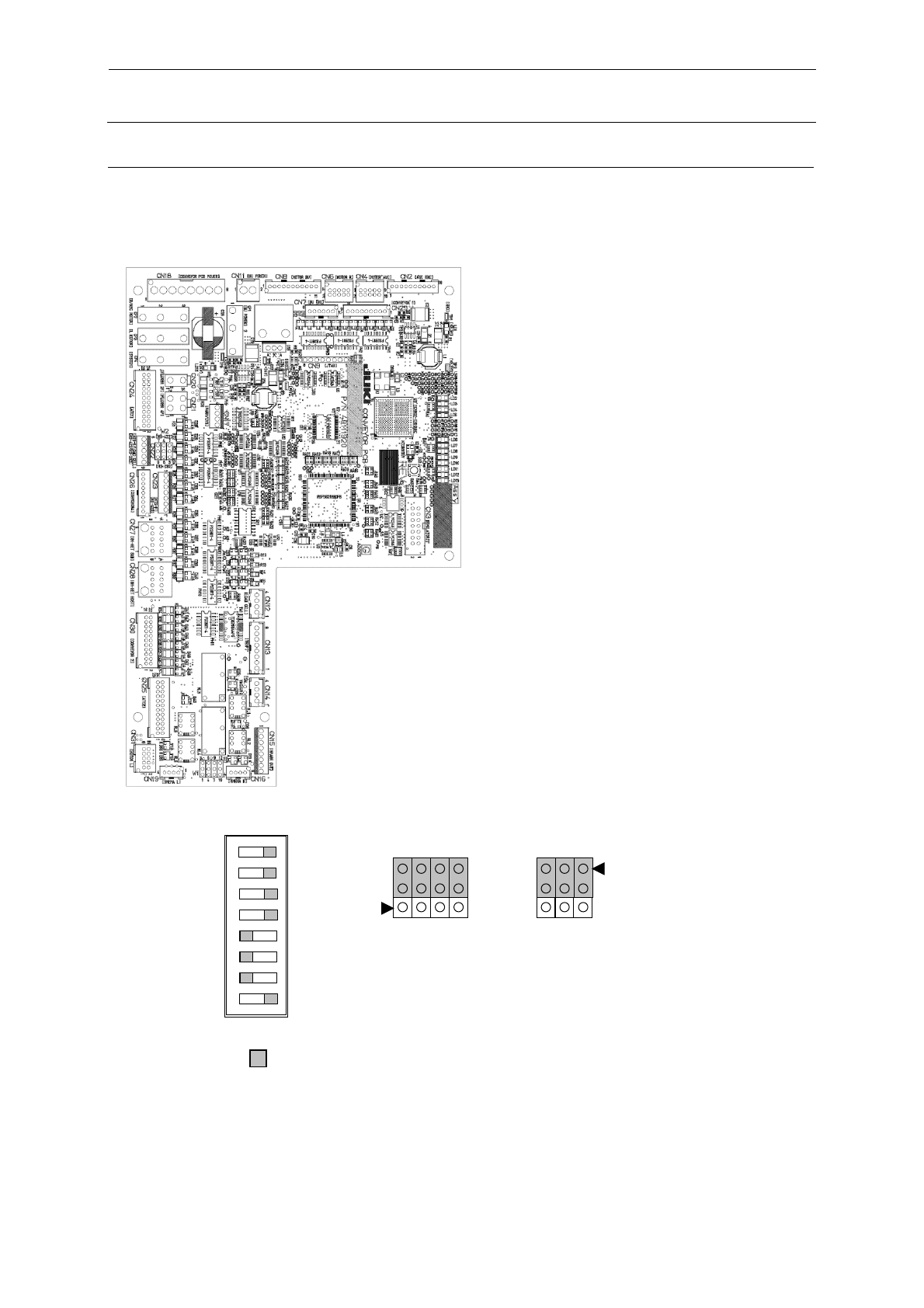

图 11-8-5-1 CONVEYOR PCB ASM 外观
部分为开关的设定位置及跳线的跨接安装位置。
图 11-8-5-2 CONVEYOR 基板组的 DIP-SW
【更换后的调整项目】
请通过主机软件的[维护] -[MS 参数] -[版本升级] -[版本升级- CNVR] 对基板的固件版本进行升
级。
O
Ｎ
1
2
3
4
5
6
7
8
SW1
1
3
W2
4
6
7
9
12
10
W1
9
7
6
4
3
1
