JM-50_维修保养手册.pdf - 第51页
维修调整要领书 1-7- 2 Y 滚珠螺杆的拆卸 （ 1 ） 松开联轴节的螺丝。 ※ 不要拆下联轴节的螺丝。 ● YL Y_MOTOR 连接 连接螺丝 1- 45
维修调整要领书
（5） 拆下 Y_MOTOR 电缆。
1-44
维修调整要领书
1-7-2 Y 滚珠螺杆的拆卸

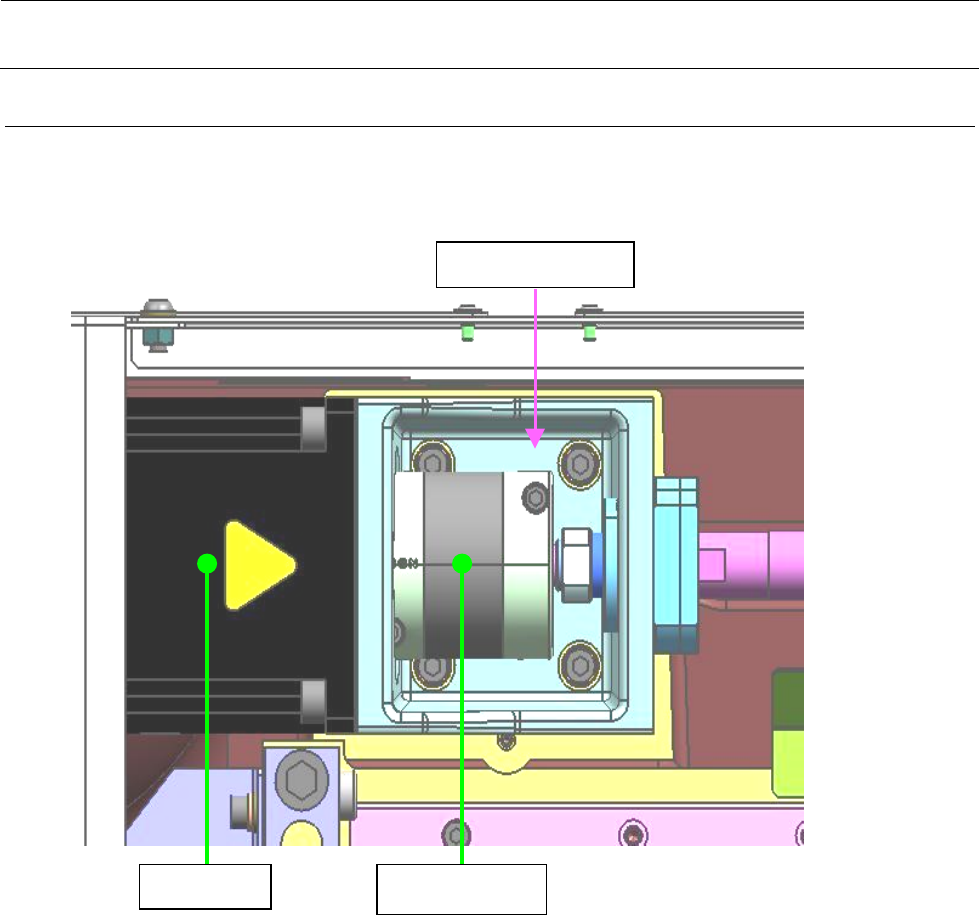

（1） 松开联轴节的螺丝。
※ 不要拆下联轴节的螺丝。
●YL
Y_MOTOR 连接
连接螺丝
1-45
维修调整要领书
（2） 松开锁紧螺母的止动螺丝，把 22 一头的扳手嵌入锁紧螺母，17 一头的扳手嵌入滚珠螺杆的槽
内，松开锁紧螺母。
※ 锁紧螺母的止动螺丝不要把头露出锁紧螺母的表面。
（3） 用回丝包住扳手
※ 为了提高工作效率、保护机器，一定要这样做。
用回丝包住扳手的方法
放入空隙内。
锁紧螺母的止动螺丝
YR前侧
1-46
