维修调整要领书
11-1
11 电气装置
11-1 电气装置部的布局
1.信号塔 2.LCD 监视器 3.操作开关
4.Head 单元〔Head 主基板组,Z/ZA/T 轴伺服放大器〕
5.OCC 摄像机,垂直照明基板组,角度照明基板 6.电源开关
7.控制单元〔CPU 板、IO CONTROL PCB、RS232 BOARD、POSITION BOARD、CPCI BACK
BOARD〕 8.X 轴 AC 伺服放大器 9.Y 轴 AC 伺服放大器 10.真空发生器
11.5 相步进马达驱动器〔传送马达 L/C/R〕 12.5 相步进马达驱动器〔AWC 马达用〕
13.后备马达用驱动器 14.电气装置单元 A 15.电气装置单元 B 16.ATX 电源（带 UPS 功能）
17.电源变压器 18.制动器 19.SAFETY PCB 20.CONVEYOR PCB 21.MI BANK RELAY PCB
22.SUPERIMPOSE BOARD 23. BATTERY 24.CPU BOARD BOX（选项）
25.3DS 电源 BOX（选项） 26.3D 传感器（选项） 27.电气装置单元 C（选项）
28.CX/CY/CC/CT/CZ 轴 AC 伺服放大器（选项）
图 11-1-1 正面图
4
1
2
3
5
6
7
9
8
15
21
19
22
24
25
26
维修调整要领书
11-2
图 11-1-2 背面图
图 11-1-3 侧面图
18
21
10
14
23
16
28
27
17
20
11,12
13
维修调整要领书
11-3
11-2 电气装置单元
11-2-1 电气装置单元 A
电气装置单元 A 实际安装在底座框架的装置后面。
图 11-2-1-1-1～图 11-2-1-1-2、图 11-2-1-2-1～图 11-2-1-2-2 为外观图，图 11-2-1-1-3、图 11-2-1-2-3
为构成图。
图 11-2-1-1-4、图 11-2-1-2-4 为电气装置单元 A 连接图。
电气设备单元 A，控制用继电器，导体，电路保护器，各单元（包括控制单元，电气设备单元 B，
XY 驱动器，ATX 电源，等）供给 AC 电源。
11-2-1-1 电气装置单元 A (ST) 构成

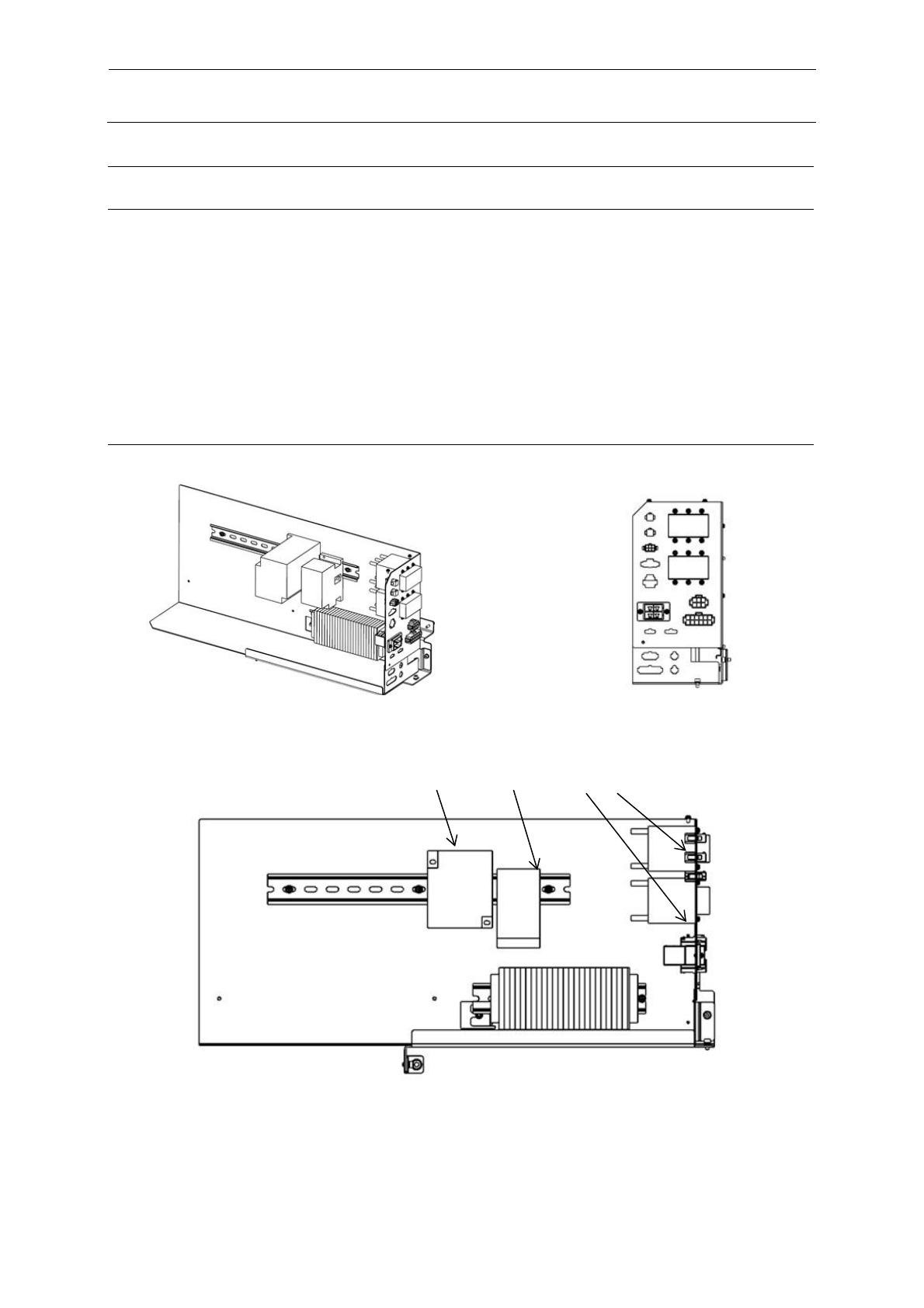

图 11-2-1-1-1 电气装置单元 A (ST) 的外观 图 11-2-1-1-2 电气装置单元 A (ST) 的正面图
图 11-2-1-1-3 电气装置单元 A (ST)
1
2
3
4
