维修调整要领书 11 - 48 【开关的设定】 SW3 为对应 特殊订货的开关 ,请 按 出厂 时的设定使用 。 SW4 为功能 修订用的开关, 请按出 厂时的设定使 用。 【 LED 显示 的意思】 LD 1 :亮灯时, 显示基板内使 用的 +5V 正常。 LD 2 :亮灯时, 显示基板内使 用的 +3.3V 正常。 【更换后的调整 项目】 无特殊项目。

100%1 / 248
维修调整要领书
11-47
11-9 SAFETY PCB ASM (40128872)
【功能】
SAFETY 基板的功能是,进行装置内的安全监视用各种传感器及操作用开关、信号塔等连接、
各种传感器及开关的状态监视及信号塔亮灯控制、护罩锁定等的电磁线圈控制。以及因 XY
的紧急停止控制 XY 伺服放大器及POSITION BOARD 收发送紧急停止信息及限位信息。
XYLYR 限位传感器的监视
护罩打开传感器的监视
操作开关(START/STOP/CONSOLE/KEY)的监视
台架下降传感器的监视
护罩锁定电磁线圈的控制
信号塔的亮灯熄灭控制

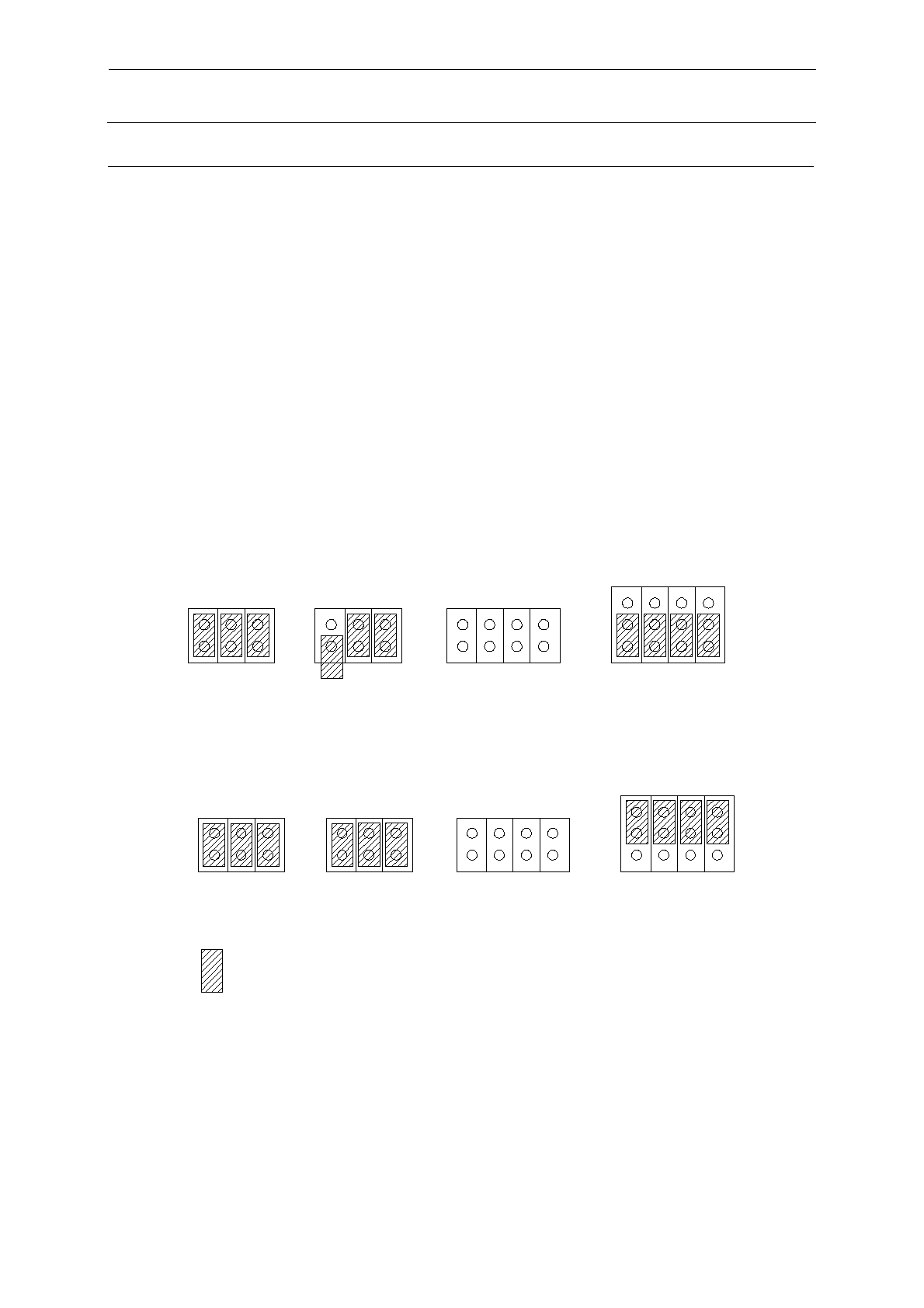

【短路针(跨接线)的设定】
ST 机设定
EN 机设定
表示插座插入位置。
51
2 6
W1 W2
51
2 6
W4
71
4 10
93 6 12
W3
1
2
7
8
51
2 6
W1 W2
51
2 6
W4
71 4 10
93 6 12
W3
1
2
7
8
维修调整要领书
11-48
【开关的设定】
SW3 为对应特殊订货的开关,请出厂时的设定使用
SW4 为功能修订用的开关,请按出厂时的设定使用。
LED 显示的意思】
LD1:亮灯时,显示基板内使用的+5V 正常。
LD2:亮灯时,显示基板内使用的+3.3V 正常。
【更换后的调整项目】
无特殊项目。
维修调整要领书
11-49
11-10 Head 单元
11-10-1 HEAD MAIN PCB ASM (40222388)
【功能】
OCC 用的各照明单元的亮灯、熄灭及光量进行调整。
(照明为左右仅一边亮灯。)
左右 HMS 进行通信,取得测量值。
使吸嘴上升气缸运行。
取得温度传感器基板的输出值。
DIP 开关类的设定】
SW3 用于功能 REV 认。
更换时没有需要设定的 DIP 开关类。
【更换后的调整目】
无更换后的调整项目
