维修调整要领书 3-5 3-2- 2 伺服放大器基板的更换 1) 拆下连接器，其 连接到伺服放大器基 板。 2) 拆下 风扇电动机的 背面。 3) 拆下 3ZT 驱动器支承（ 拉出到 后侧）。 4) 从 3ZT 驱动支持 拆下伺服放大器基板 。 5) 装配请按相反的 步骤进行。 ※ 基材交换之后，轴选择旋转开关，并拆下轴号辅助设定和操作模式选择开关的设 置。（参照 “ JM- 5 0 QA 表 9 . 电气、贴装头 之 Z 、 ZA 轴…
维修调整要领书
3-4

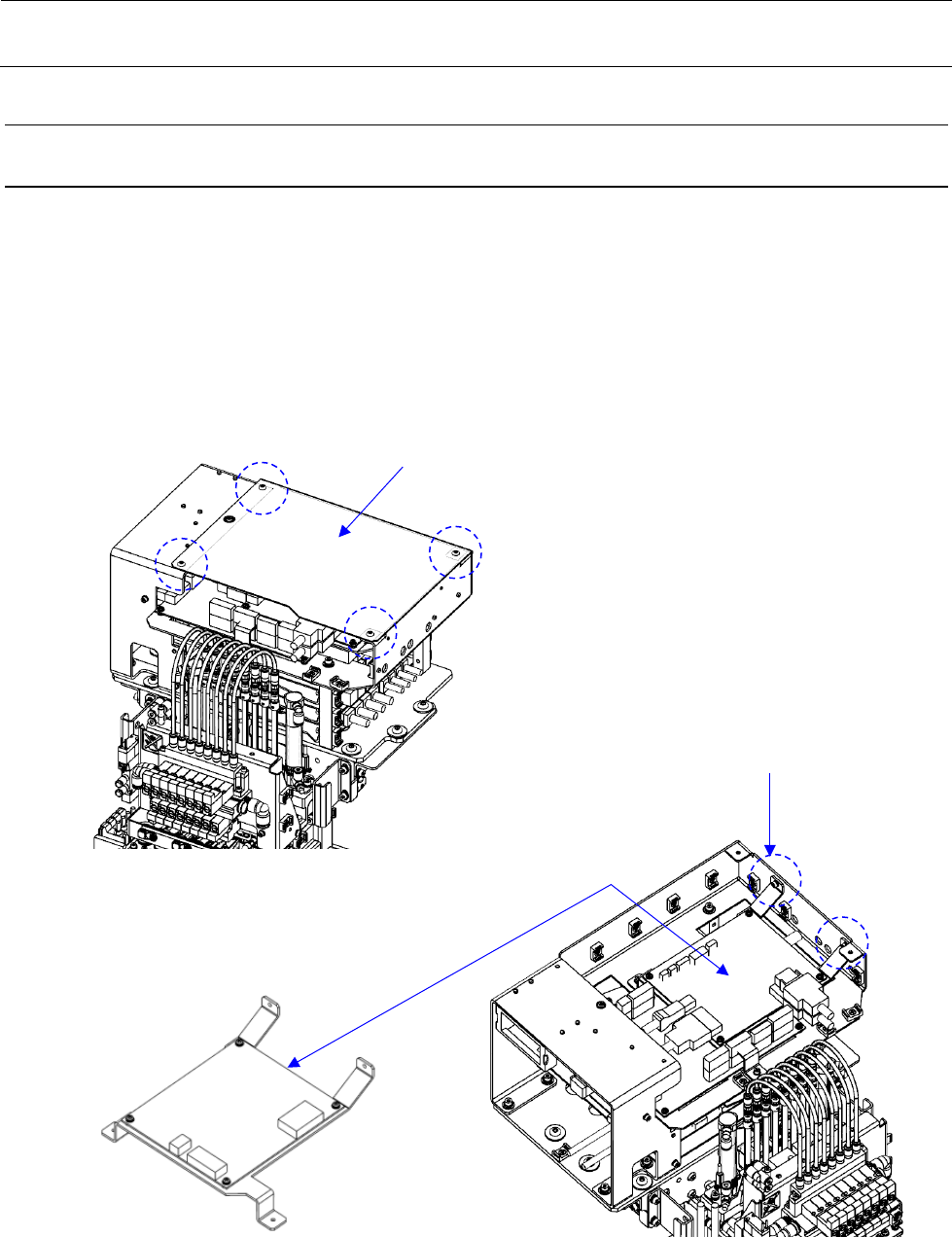

3-2 贴装头基板的更换
3-2-1 贴装头主基板的更换
1) 拆下贴装头 PCB 盖。
2) 拆下连接到贴装头主基板上的连接器。
3) 拆下贴装头主基板托架。
4) 从托架上拆下贴装头主基板。
5) 装配请按相反的步骤进行。
贴装头
PCB
盖
圆头螺丝 M4 L=6
贴装头主基板和托架
带垫片内六角螺栓
M3 L=6
维修调整要领书
3-5

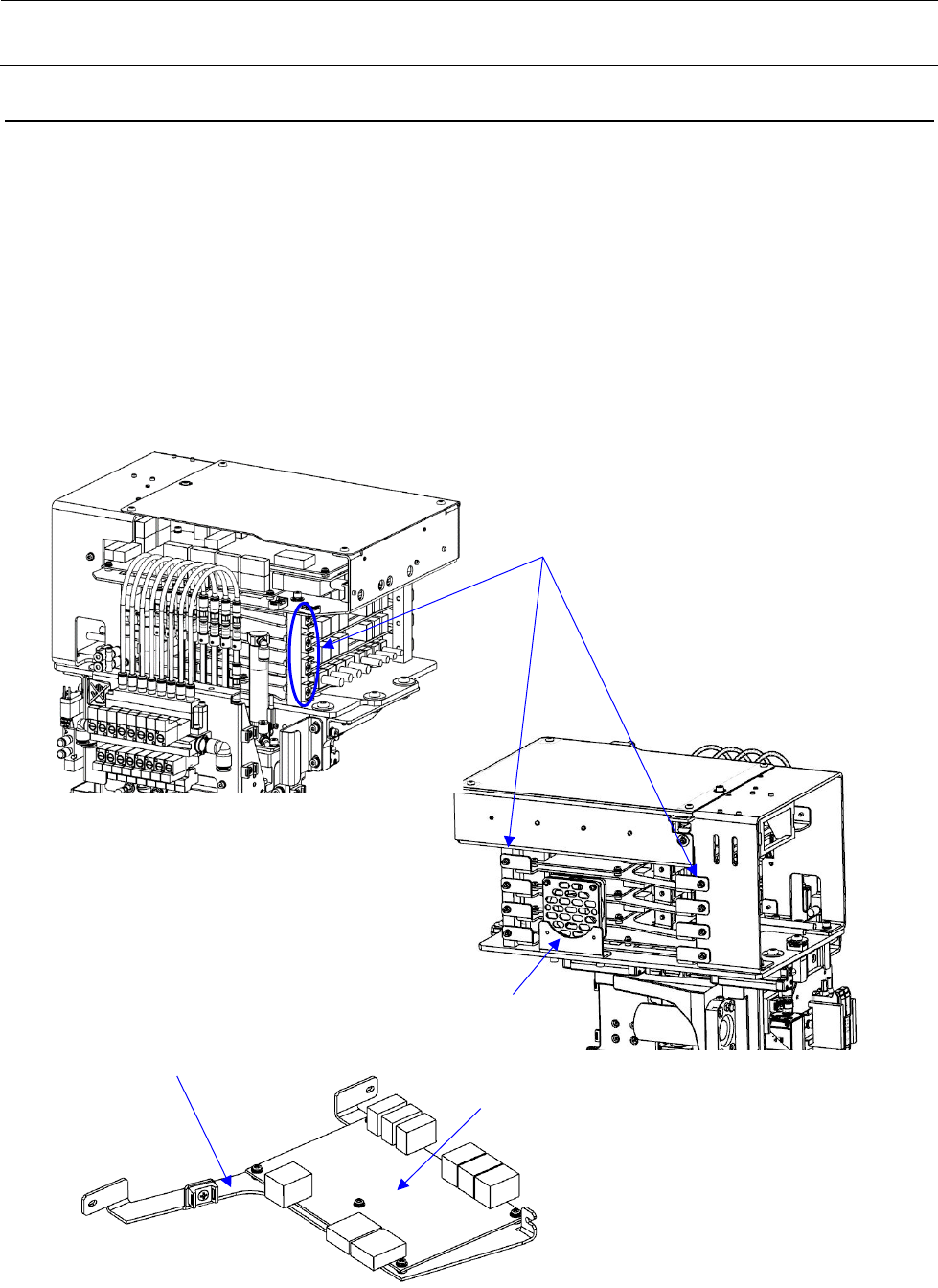

3-2-2 伺服放大器基板的更换
1) 拆下连接器，其连接到伺服放大器基板。
2) 拆下风扇电动机的背面。
3) 拆下 3ZT 驱动器支承（拉出到后侧）。
4) 从 3ZT 驱动支持拆下伺服放大器基板。
5) 装配请按相反的步骤进行。
※ 基材交换之后，轴选择旋转开关，并拆下轴号辅助设定和操作模式选择开关的设
置。（参照“JM-50 QA 表9.电气、贴装头之
Z、ZA 轴的伺服放大器的轴设置”）
带垫片内六角螺栓 M3 L=10
风扇电动机
3ZT
驱动器支持
伺服放大器基板
维修调整要领书
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
4

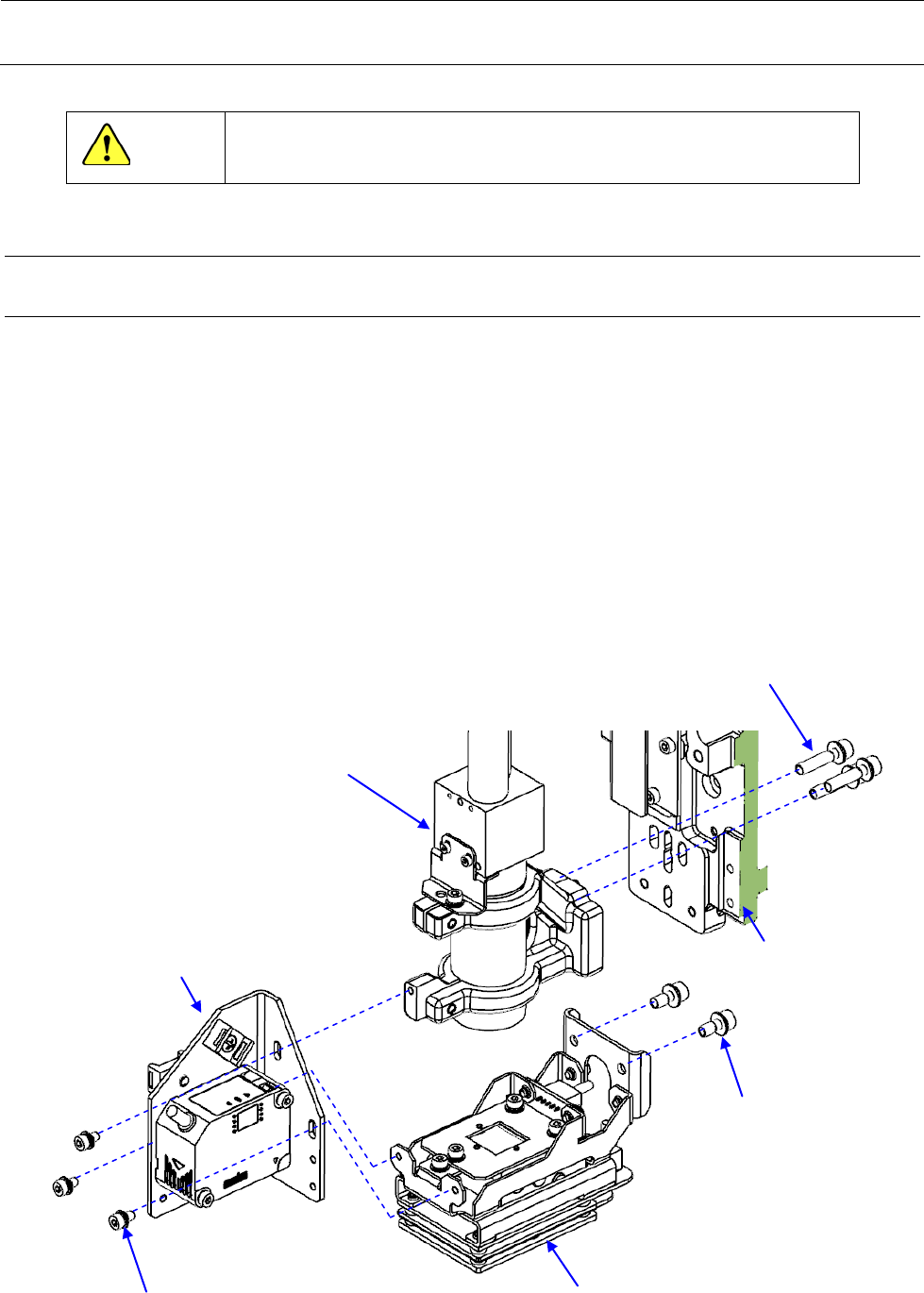

OCC 装置
4-1
OCC 装置件更换
1) 卸下 HMS 支架。
2) 卸下连接到照明装置的连接器，并拆下照明装置。
3) 卸下摄像机电缆，并拆下摄像机装置。
4) 安装时，请按照相反的顺序进行操作。
5) 更换后，请参照 QA 表（JM-50 QA 表 09.电气、OCC 的IP 地址变更），进行 OCC 照相机的 IP
地址设置。
6) 交换后，请参阅 4-7[更换 OCC 装置后的从新调整项目]。进行调整所需的输入和 MS 参数。
※ HMS 组装，
请参照第 3-1-4 项[HMS 的更换]。
HMS 支架
摄像机装置
照明装置
贴装头板
带垫片内六角螺栓 M4 L=20
带垫片内六角螺栓
M4 L=10
带垫片内六角螺栓 M3 L=6
4-1
