维修调整要领书
7-2 ATC OPEN/CLOSE
传感器的更换

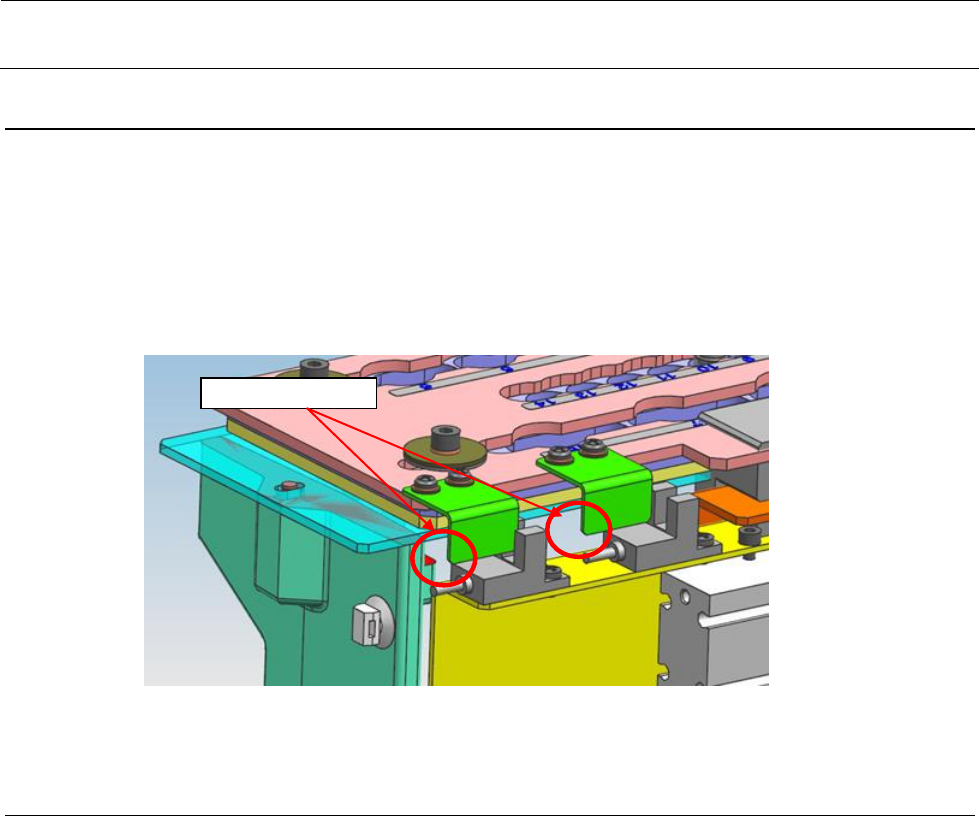

1） 卸下传感器止动卡具，从 ATC 底座侧面的固定底座切断束线箍。
2）请更换 ATC OPEN 传感器组、或 ATC CLOSE 传感器组。
3） 请用束线箍把电缆线固定在固定底座上，安装传感器止动卡具。
注意：配线要做到在滑动动作时传感器止动卡与电缆不发生干渉。
7-3
速度控制器的调整
1） 请转动速度控制器的旋钮，把滑板的开闭时间调整到规格值。
(大约是从旋钮全闭转动 2 圈半。)
2） 调整后，应固定旋钮。
滑板的开闭时间，请在手动控制画面上确认。
＜规格＞
滑板开闭时间…80±5msec
注意电缆干渉！
7-3
维修调整要领书
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
8
供料器台架 供料器台车（选购品）
8-1

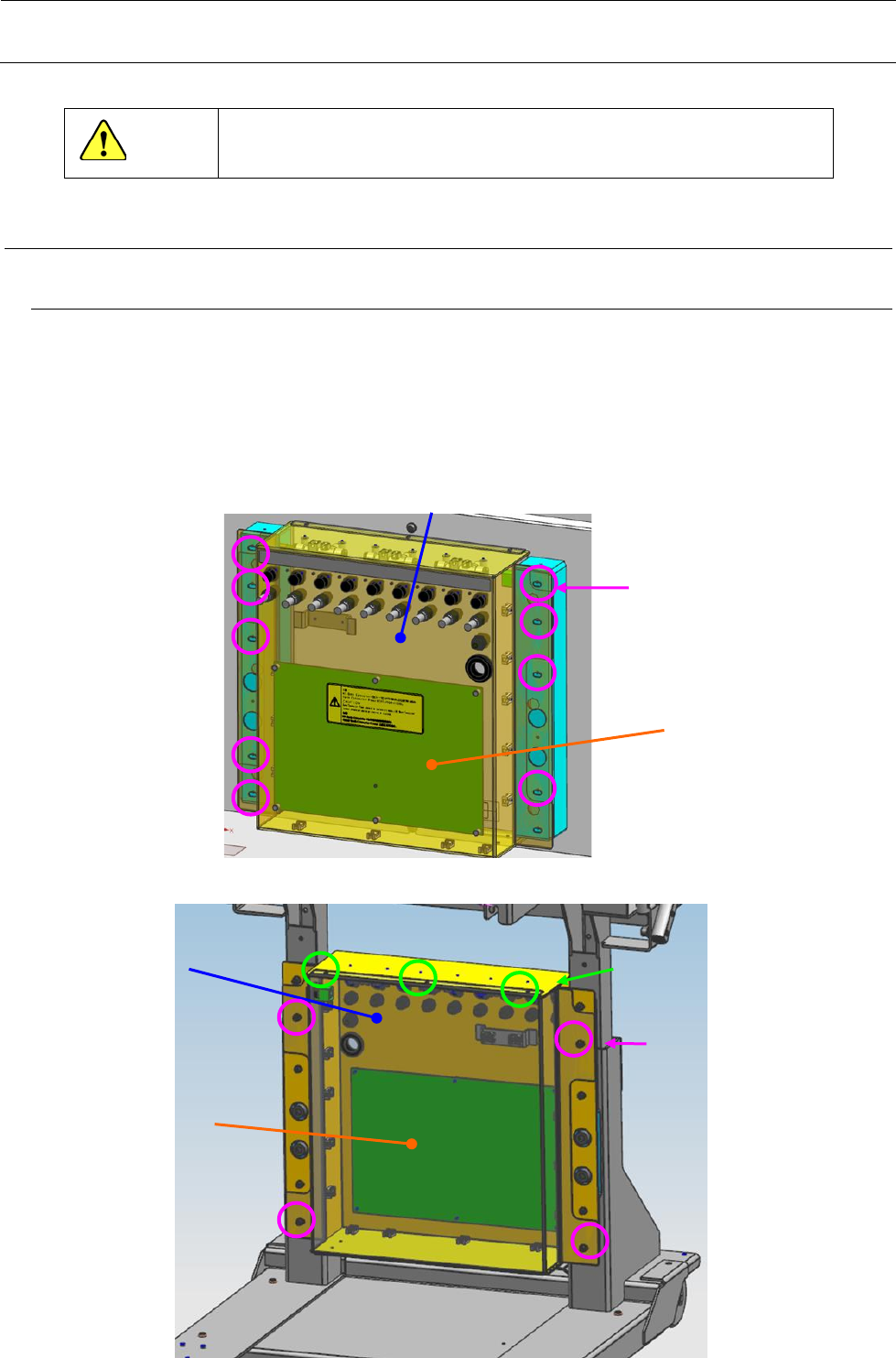

驱动基板、供料器 I/F 基板的更换
1） 请把中继电缆和空气接头嘴从本体上拆下。
2） 固定式台架规格：请拆下 M4 固定螺丝，把 MI 连接器托板组件从本体上卸下。
供料器台车规格：请分别拆下 M3、M4 固定螺丝，卸下连接器护罩 BW_RD。
3） 请拆下与供料器 I／F 基板连接的线束。
4） 请拆下基板固定螺丝，分别更换成新的基板。
5） 装配请按相反的步骤进行。
固定螺丝（M4）
MI 连接器托板组件
供料器 I／F 基板
＜固定式台架规格＞
＜供料器台车规格＞
固定螺丝（M4）
连接器护罩 BW_RD
供料器 I／F 基板
固定螺丝（M3）
8-1
维修调整要领书
8-2

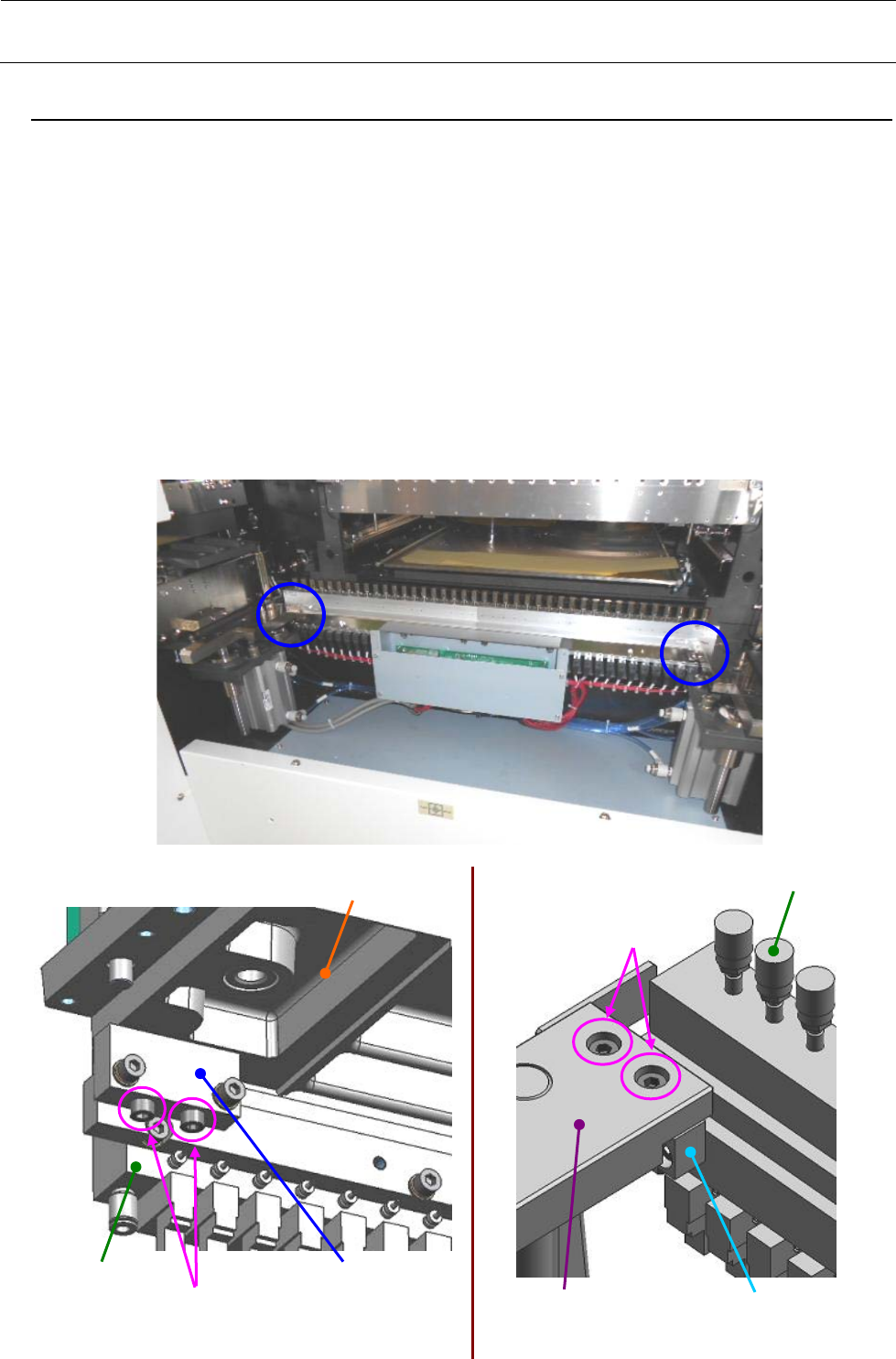

驱动气缸的更换
1） 关掉主体电源。
2） 如果是选配的供料器台车，请把供料器台车从主机上拆下移到外面，按选择器 ON，按左右的机械
操纵阀，使升降机上升之后切断主机的主压力空气。关掉主体总压缩空气。（手阀）
3） 请卸下左右的空气软管和插头。
4） 卸下驱动器支架的固定螺丝。
※ 再有，安装时各规格是不同的，故请注意。
固定式台架规格：从下方安装到台架下面。
供料器台车规格：从上方安装到台架升降器下面。
5） 按相反的步骤进行装配
驱动气缸。
<固定式台架规格>
驱动器支架A
台架
驱动器气缸
固定螺丝
<供料器台车规格>
台架升降器
固定螺丝
驱动器支架C
驱动器气缸
8-2
