维修调整要领书
2-7

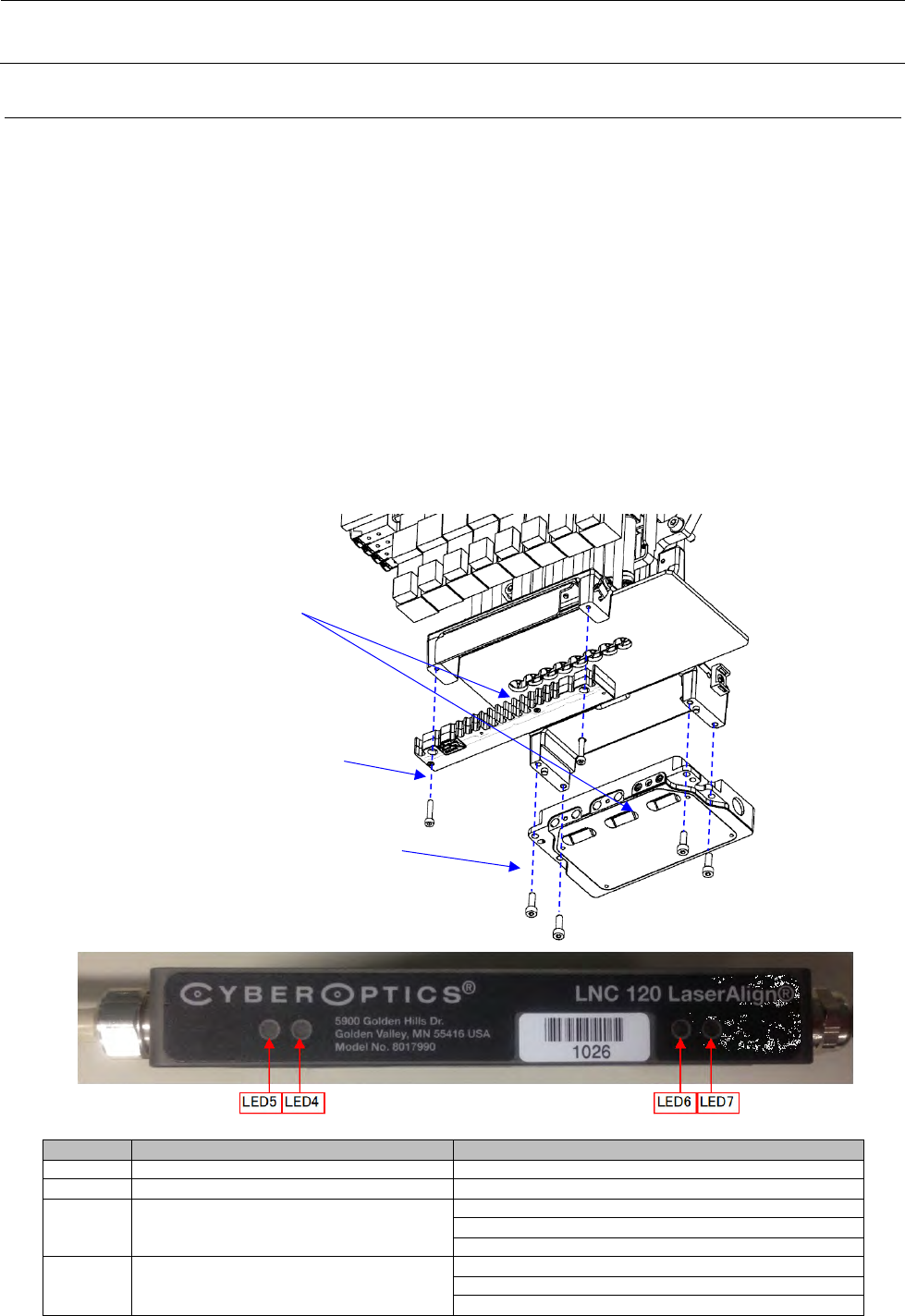

2-1-4 LNC120 的更换
更换 LNC120 后，请通过主机软件的[维护] -[MS 参数] -[版本升级] -[版本升级-贴装头相关] 对 NC120
的固件版本进行升级。
之后，需要重新输入激光有关的 MS 参数。
（输入项目请参照第 2-2 项【更换贴装头后的从新调整】。）
1） 拆下 LNC120 的光缆固定。
2） 拆下下侧 LNC120。
3） 组装请按相反的步骤进行。
4) 接通电源后，请确认 LNC120 背侧的 LED5 和 LED7 亮绿色灯。
※ 安装前，请尽可能除去 LNC 托架上附着的 LOCTITE 粘结剂。
※ 请在 LNC120 安装螺丝上涂敷 LOCTITE 粘结剂 243 后，以紧固扭矩①2.4N・m、②3.7N・m 固定。
名称
功能
状态
LED7
以太网的连接状态
･如以太网已连接，亮绿色灯。
LED6
以太网的通信状态
･
以太网正常通信时以黄色闪烁。
LED5
传感器与主机通信及图像识别的准备状态
･设备驱动程序启动后立即以红色闪烁。
･
当以太网连接无效时，保持红色。
･一旦传感器可从主机接受指令，即变为绿色。
LED4
设备驱动程序初始化的状态
･
电源接通时亮红色灯。
･当设备驱动程序尚未下载时，电源接通后保持亮红色灯。
･
当设备驱动程序的读入失敗时，红色与黄色交错闪烁。
LNC120
①内六角螺栓
M3 L=16
②内六角螺栓
M4 L=12
维修调整要领书
2-8
2-1-5 Z 滑动轴的更换
当更换了 Z 滑动轴时，需要重新输入 Z 轴高度有关、激光有关的 MS 参数。（输入项目请参照第 2-2
项【更换贴装头后的从新调整】。）
1） 如果有必要，拆下 Z 轴电机。请参照第 2-1-6 项【Z 电动机的更换】。
2） 拆下联轴节下侧的止动螺丝。
3） 在 Z 轴滑动马苏拉出在向下的方向。
4） 组装请按相反的步骤进行。
※ 对齐的平坦部和固定 Z 滑动轴在轴的固定螺钉的位置。请组装推到在杯环 O 形环被轻轻粉碎的程
度。如果推薄弱，原因漏气。
※ 检查戏是不是在 Z 滑动轴。
止动螺钉（两个下） M3 L=3
Z 滑动轴
联轴节
维修调整要领书
2-9
2-1-6 Z 马达的更换
更换 Z 马达时，需要重新取得有关 Z 轴高度及激光的 MS 参数。（有关取得项目，请参照 2-2 项【贴
装头更换后的重新调整】。）
<配置马达>
Z1
Z2
Z3
Z4
T1
T2
