维修调整要领书 10 - 2 紧急停止开关 的 更换 1) 紧急停止开关的 拆卸 方法 ：先确认操作单元按钮没有被按下，再拆下手把制动器，扳倒锁把解 锁后，即可从操作部把接触单元卸下，请把锁紧的螺母拧松，卸下操作部。 2) 卸下电缆，更换开关。 ( 仅更换开关时为 HA006490000 。 ) 3) 安装 方法 ： 拆下锁定螺母， 确 认橡皮垫圈正常安装后，将操作部从面板 前面穿过面板孔 。 使 操作单元的 TOP 标记 朝 正上方 …
维修调整要领书

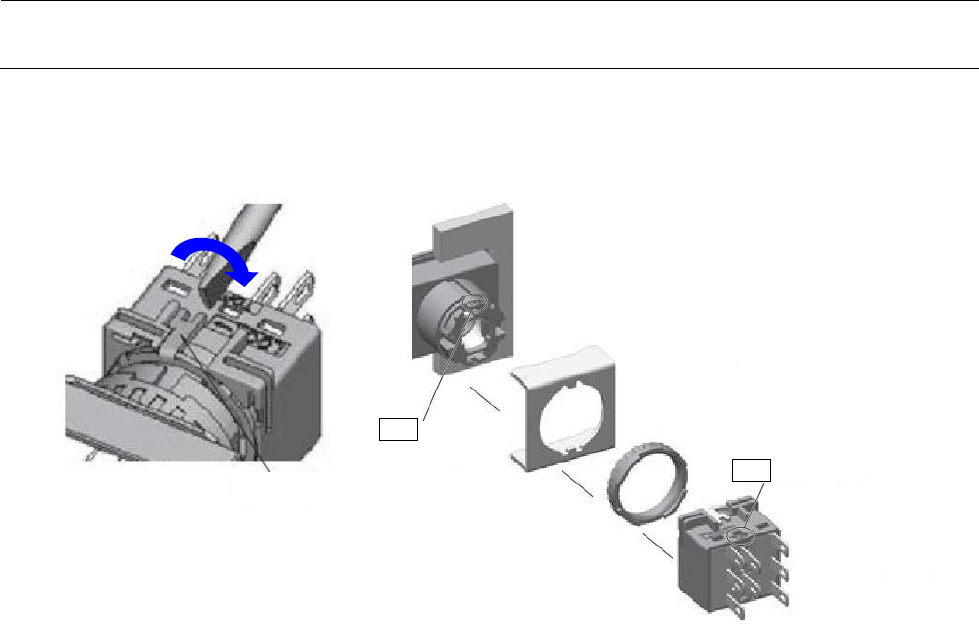

1) 要卸下开关时，先将终端外罩向开关一侧按进去，再拔出元件。
2) 安装时，请按逆向步骤进行。
※将锁定手柄朝箭头方向转动，解除锁定。
锁定手柄
TOP
标记位置
面板
① 固定部件
②
锁紧螺母
TOP
标记位置
③触点部
10-2
维修调整要领书
10-2
紧急停止开关的更换
1) 紧急停止开关的拆卸方法：先确认操作单元按钮没有被按下，再拆下手把制动器，扳倒锁把解
锁后，即可从操作部把接触单元卸下，请把锁紧的螺母拧松，卸下操作部。
2) 卸下电缆，更换开关。
(仅更换开关时为 HA006490000。)
3) 安装方法：拆下锁定螺母，确认橡皮垫圈正常安装后，将操作部从面板前面穿过面板孔。 使
操作单元的 TOP 标记朝正上方，拧紧锁定螺母。
再安装接触单元，提起锁定杆锁定，安装好拉杆制动器。
4) 如果是 EN 规格机型，请插入开关固定螺栓 (HA006260010)。
更换位置. 品号 品名 每台数量
前/后 40129025 EMG SW CABLE ASM 2
前/后(单个开关) HA006490000 SWITCH 2
ロックナット
手把制动器
接触单元
拆下
螺母锁紧
面板
旋具
手把制动器
锁把
锁
定
※ 请将面板缺口部位、操作单元 TOP 标记一侧 G 部、
防旋转▲标记位置对齐。
突出部(▲标记)一侧
防旋转环
TOP
标记
G 部（无螺丝）部位沟槽
紧急停止开关
10-3
维修调整要领书
10-3
外罩开关的更换
1) 请从转接连接器上拔下①开外罩的开关连接器。
2) 切断束线带，拆下 M4 螺栓，更换①外罩的开关主体。
3) 安装时，请按逆向步骤进行。
※ 安装后，请确认安装在安全护罩上的②安全开关钥匙是否正确地插在护罩开关上。
这个安全开关钥匙事关安全，使用特殊螺丝(钥匙螺丝)不易拆卸。要调整时必须使用专用的扳手
(六角扳手(40080491))。
②前侧
安全护罩
②后侧
前
①
前
后
后
