维修调整要领书 4- 5 对焦调整和光量调整 对焦调整和光量调整的方法，请参阅表 QA[JM100_QA 表 M04_OCC] 。 4- 6 更换 OCC 装置后的从新调整项目 表 4 - 6 - 1 更换 OCC 装置后的从新调整项目一览 镜头 组件 照明 组件 CCD 摄像机 镜头 照明 基板组件 镜头 滤光镜 焦点调整 ○ － ○ － － OCC 光量调整（注） △ ○ △ ○ ○ OCC 偏差（注） ○ － ○ － － 原点粗调…
维修调整要领书
4-4

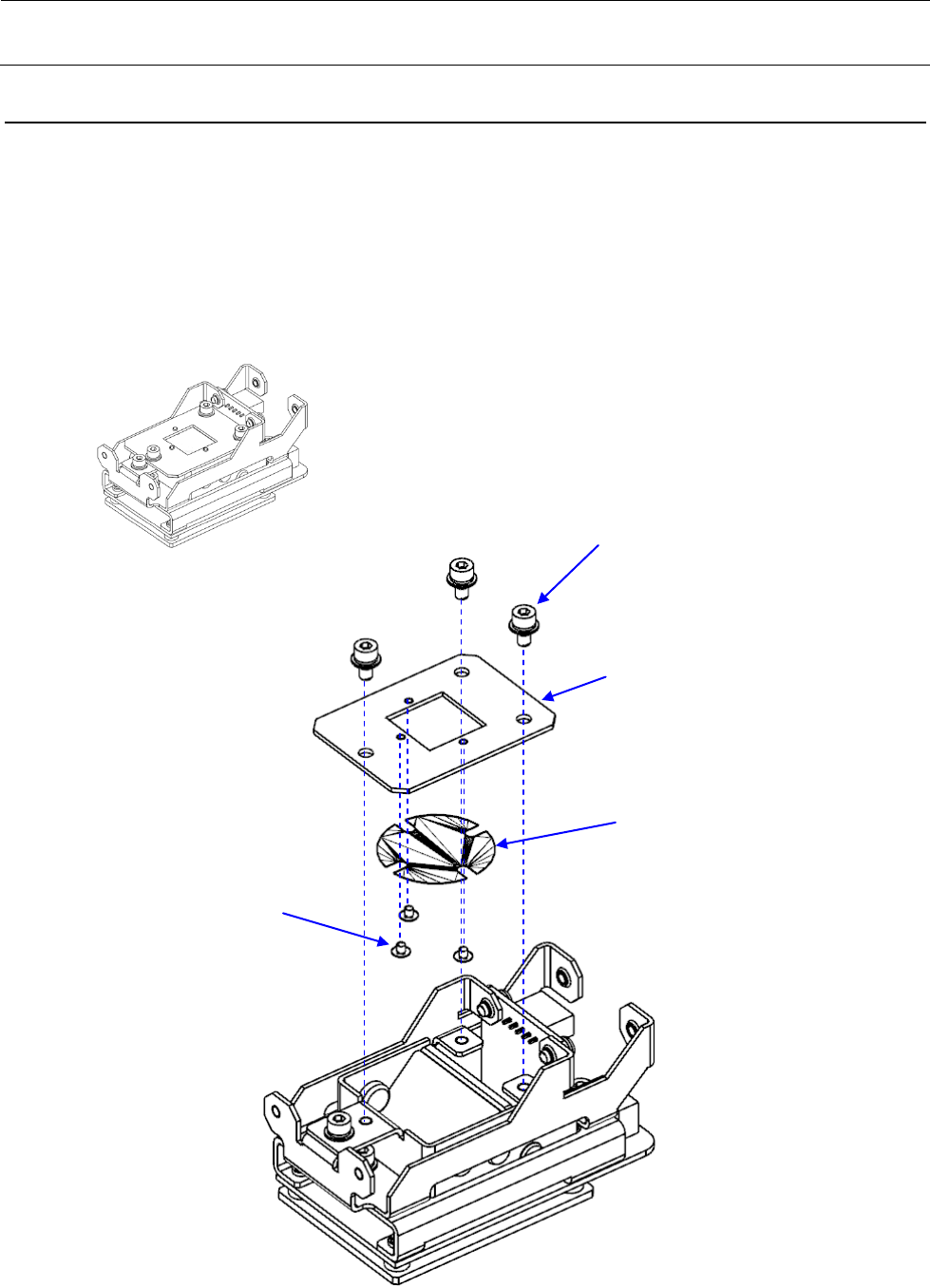

滤光镜的更换
1） 卸下照明装置。请参照第 4-1 项[OCC 装置件更换]。
2） 卸下过滤板。
3） 卸下过滤板的过滤器。
4） 安装时，请按照相反的顺序安装。
5） 交换后，请参阅 4-7[更换 OCC 装置后的从新调整项目]。进行调整所需的输入和 MS 参数。
带垫片内六角螺栓 M3 L=6
过滤板
过滤
桁架螺丝钉 M2 L=2
4-4
维修调整要领书
4-5
对焦调整和光量调整
对焦调整和光量调整的方法，请参阅表 QA[JM100_QA 表 M04_OCC]。
4-6
更换 OCC 装置后的从新调整项目
表 4-6-1 更换 OCC 装置后的从新调整项目一览
镜头
组件
照明
组件
CCD 摄像机
镜头
照明
基板组件
镜头
滤光镜
焦点调整 ○ － ○ － －
OCC 光量调整（注） △ ○ △ ○ ○
OCC 偏差（注） ○ － ○ － －
原点粗调（注） ○ － ○ － －
头部偏差（注） ○ － ○ － －
HMS 偏差（注） ○ － ○ － －
贴片综合偏差（注） ○ － ○ － －
○：必须, △：确认, －：不需要
（注）参考 MS 参数
4-5
维修调整要领书
5-1
5 基板传送装置
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
5-1 传送皮带的更换

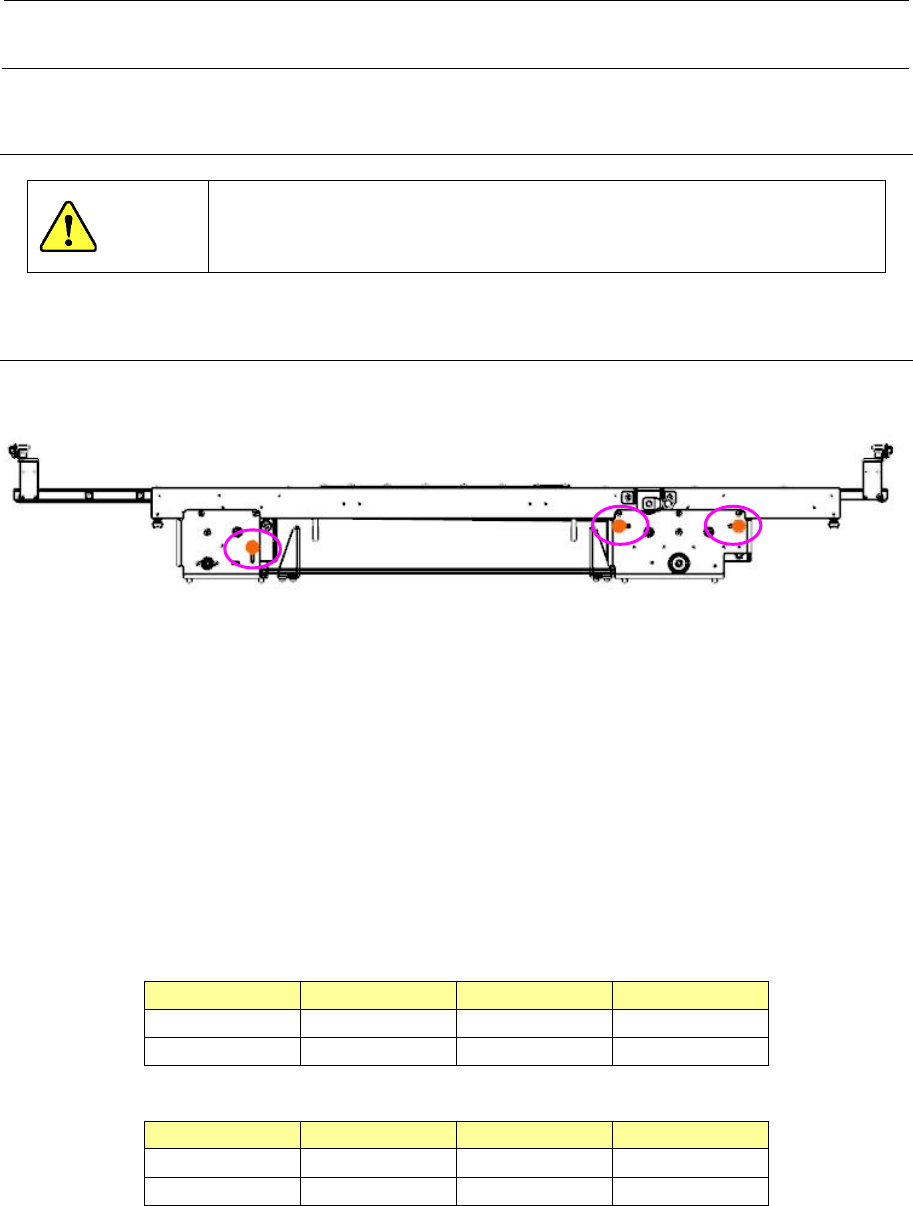

1) 请松开传送皮带用张力挑帐皮带轮。（图中箭头部）
图 5-1-1 基板传送和传送皮带
2) 更换成表 5-1-1 货号的皮带。
3) 调整传送皮带的张力时，先测定没有施加张力的皮带长度，移动长孔部的传送皮带轮的位置，
让长度增加 1％。
＜调整方法＞
调整方法是，在传送轨道上用铅笔等以 200mm 的距离标上二个记号。
移动传送皮带轮，施加张力，让 2 个标记的距离变成 202mm。
此时，CENTER 缓冲，请注意传送轨带 FC、RC 施加皮带张力时，不要抬起来。
表 5-1-1 传送带货号
【更换零件一览表】
MC RevB
前
SIDE
Left
Center
Right
FRONT
侧
40107793
40107791
40107793
REAR
侧
40092060
40107791
40107793
MC RevB
以后
SIDE
Left
Center
Right
FRONT
侧
40107793
40107791
40107793
REAR
侧
40107793
40107791
40107793
