维修调整要领书 危险 为防止因意外起动导致事故，请切断电源后，再进行操作 。 10 开关类 10 - 1 按钮开关 的 更换 按钮开关的交换 ① 开始开关 ② 停止开关 ③ 切换前后操作开关 ( 装有背面操作装置时 ) ④ 钥匙开关 前侧 3 1 2 3 4 后侧 10 -1
维修调整要领书
② 机械式，机器外侧供料器浮动传感器的调整程序
1） 把散件供料器设置到台架的左、中、右，确认传感器是否 OFF。
2） 把 NF32 供料器设置到与 1）同样的位置，用手打开顶盖 10mm 以内，确认传感器应 OFF。
3） 把 NF16 供料器设置到与 1）同样的位置，用杆打开顶盖，确认传感器应 OFF。
用手向上抬
NF32供料器
顶盖
杆
NF16N供料器
9-6
维修调整要领书
危险
为防止因意外起动导致事故，请切断电源后，再进行操作。
10
开关类
10-1

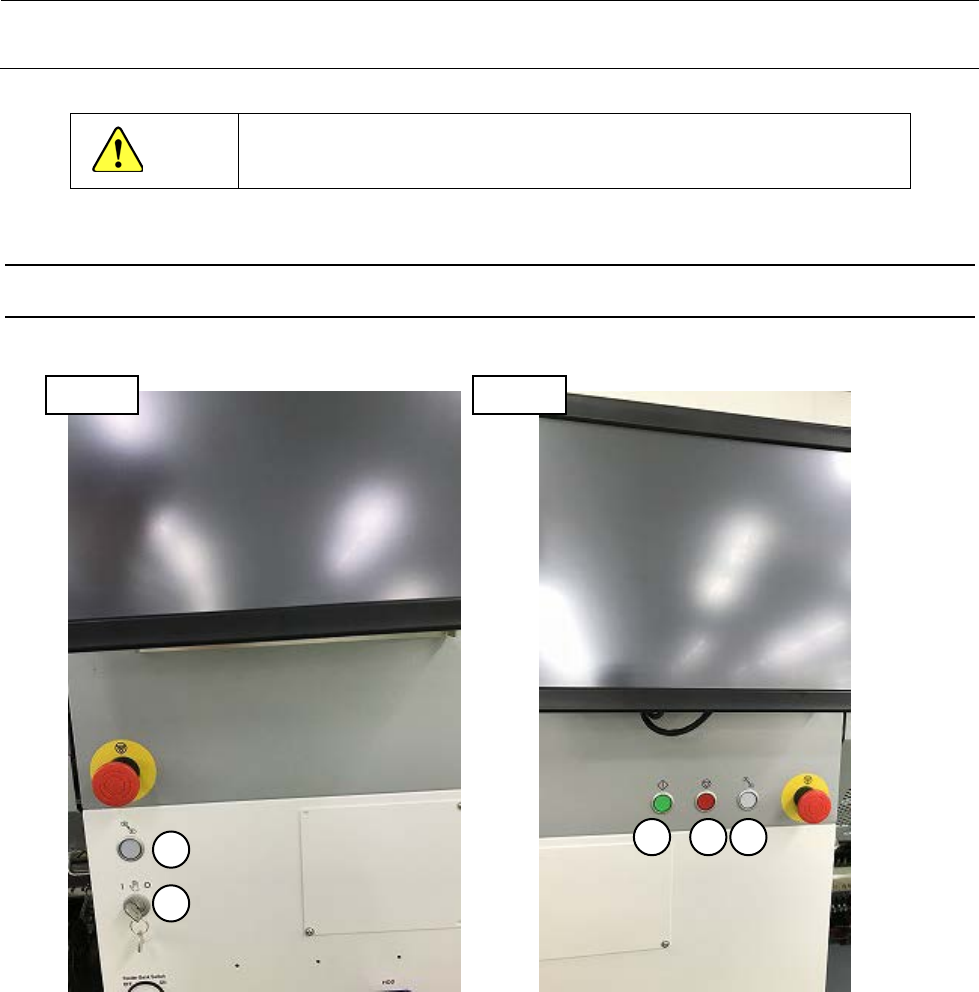

按钮开关的更换
按钮开关的交换
① 开始开关
② 停止开关
③ 切换前后操作开关
(装有背面操作装置时)
④ 钥匙开关
前侧
3
1
2
3
4
后侧
10-1
维修调整要领书
1) 要卸下开关时，先将终端外罩向开关一侧按进去，再拔出元件。
2) 安装时，请按逆向步骤进行。
※将锁定手柄朝箭头方向转动，解除锁定。
锁定手柄
TOP
标记位置
面板
① 固定部件
②
锁紧螺母
TOP
标记位置
③触点部
10-2
