维修调整要领书
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
15
引线矫正装置
更换引线矫正装置后，必须重新取得 MS 参数中的“引线矫正工具参数”“引线矫正工具位置偏移量”。（ 参
照 MS 参数第 7-9、7-10 章）
15-1
引线矫正工具

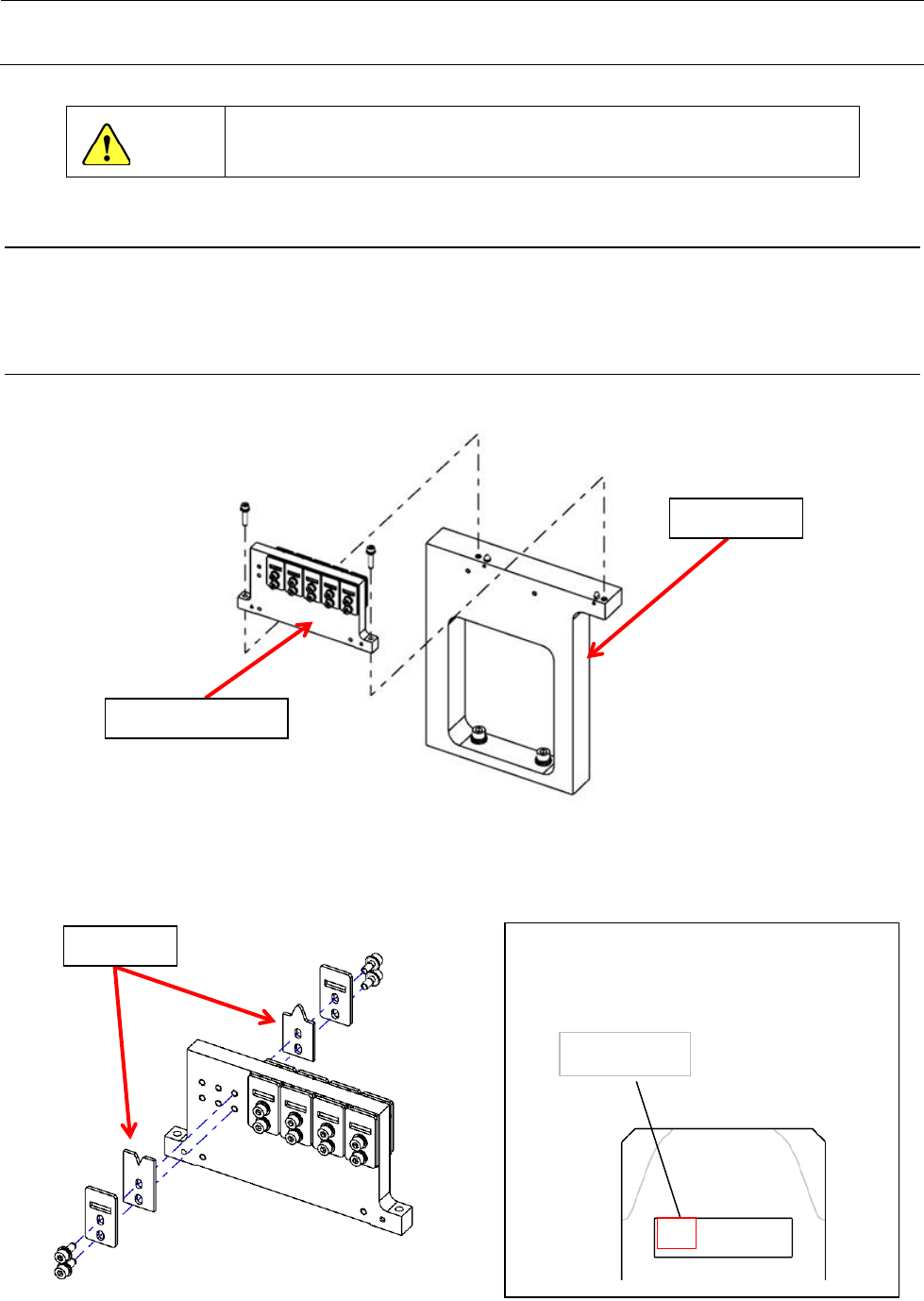

1) 请把引线矫正装置从工具基座中拆下。
2) 请从引线矫正装置中拆下工具，装上新的工具。（凹凸双方）
组装后，请通过工具夹紧板的长方形窗部确认工具刻印编号，进行组装工具的确认。
3) 请按与第 1)步相反的操作顺序把引线矫正装置组装到工具基座上。
工具基座
引线矫正装置
工具组装后，请通过工具夹紧板的长方形窗
部确认工具刻印编号，进行组装工具的确认。
工具刻印编号
001
矫正工具
15-1
维修调整要领书
A-1
JM-50 附录 夹具表
货号
品名
用途
图
备考
40128108
摄像机调整基
板
调整
OCC
焦点
OCC 摄像机偏差
VCS 摄像机焦点
偏差
RX-6/RX-6B/RX-6R
共用
E2107998000
陶瓷基板
（2 英寸）
OCC
摄像机照明
调整
KE3020V
共用
40092139
40092140
玻璃板 2XL
玻璃板框架
2XL
直角调整
JX-350 共用
40186735
块规
25mm
ZA
轴高度偏差
RS-1
共用
40128152
模具吸嘴
LNC120
激光偏差
JM-20 共用
40035043
3.7 模型晶片
贴装头偏差
VCS 偏差
VCS 复合识别偏
差
裸车站偏差
测量元件速度
CX-1,RX-6/RX-6B/
RX-6R 共用
40001344
506
吸嘴
贴装头偏差
扩展 T-轴偏差
测量元件速度
GX-10
共用
40020304
超钢芯片 扩展 T-轴偏差
RX-6/RX-6B/RX-6R
共用
维修调整要领书
A-2
货号
品名
用途
图
备考
40256376
FCS 组件+吸
嘴组件
贴片综合偏差
JM-50 专用（仅附带
的喷嘴与 JM-100
40213410 不同。）
40001312
垫隙片 t0.3 激光偏差
E3021721000
垫隙片
t0.03
激光偏差
40211951
R-ATC_夹具 R-ATC 气缸组装
JM-50,JM-100 专用
40215939
3DS_夹具
3D 传感器焦点补
偿
40215940
3D 印版
3D 传感器校准
40215941
3D 筛板
3D 传感器脏污检
查
40214212
校准片 3D 组
件
3D 传感器照相机
补偿
