维修调整要领书
12-44
12-2-7 McAfee Embedded Control
12-2-7-1 McAfee Embedded Control 是什么
所谓 McAfee Embedded Control（以下简称 MEC）， 是安装到贴片机内的软件，是贴片机预防感染计
算机病毒的软件。
MEC 是 McAfee（迈克菲）公司的软件，作为解决病毒的方案，这一软件采用通常称为“白名单”的方
式。
作为面向普通计算机销售的反病毒软件方式，是使用叫做病毒码的文件，收集了各种病毒特性，以此
检知非法的病毒软件等，也就是用所谓的“黑名单”方式来解决病毒问题。但是如使用这一方法，必须
始终更新最新的病毒码文件来运用，所以装入贴片机内使用就有了问题。而与此相反，“白名单”方式
是将正常安装的 OS 等软件群预先登录到被称为“白名单”的名单中，除此之外的软件则不予启动，因
为具有这一监视功能，故而不需要病毒码文件等，并且采取无限期许可方式，从而基本上不需要进行
反病毒软件的更新操作。
组入式 OS 因此具有非常好的特点，但在新导入时要把当前运行中的软件群登录到白名单里，此时如
含有病毒等非法软件则会起作用，故需注意。另 外 ，贴片机系统软件的版本升级时，与新安装时不同，
包括 OS 在内并不是全部从新登录的，而是通过选择专用的更新模式，仅限更新中变更了的软件成为
白名单的对比更新，故而病毒的入侵大幅度减少。
由于使用了“白名单”方式，MEC 启用期间会发生不能对贴片机安装软件，不能更换执行形式的文件等
情况。
在 JM-50 中，MEC 是标配，装在主硬盘内，所以不需要安装等操作。
维修调整要领书
危险
为防止因意外起动导致事故，请切断空气和电源后，再进行操
作。
13
外輪照明
13-1
外輪照明基板的更换
1) 请取下埋头小螺钉，拆下基板间隔垫片、LIGHT DIFFUSER、OCC O 基板。
2) 安装时请按相反顺序进行。
3) 更换了外輪照明基板后，请进行外輪照明的调整。
OCC O 基板
角度照明基板组件
同轴照明基板组件
①带垫片螺丝（
×2
）
②带垫片螺丝（
×4
）
13-1
维修调整要领书
13-2
外輪照明的光量
1) 请利用手动控制确认外輪照明和 OCC 的照明已点亮。

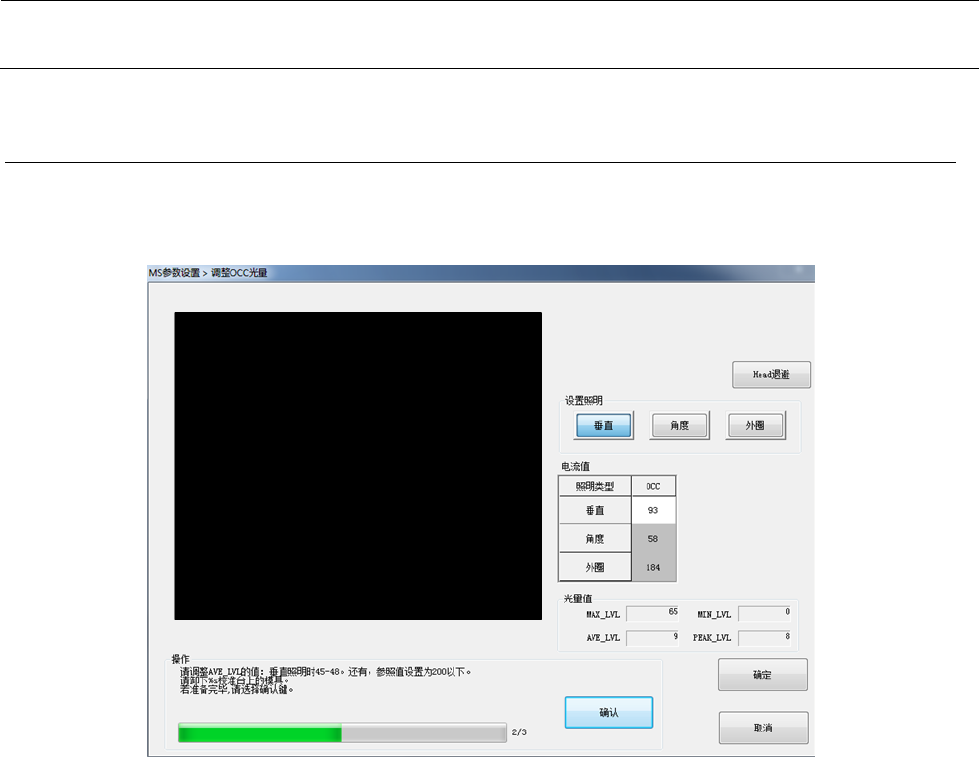

2) 请进行 MS 参数中的“OCC 光量调整”。
① 外輪照明选项时，请调整标准电流值，使（外圈）的 LGET 的输出结果 AVE_LVL=210±2。
② 请将求得的标准电流值代入下式，再将算出的值储存到标准电流值。
计算式：标准电流值×2＝储存值
※ 调整外輪照明时所使用的治具，与标准的角度照明、垂直照明时使用的治具相同。
13-2
