维修调整要领书 11 - 47 11 - 9 SAFETY PCB ASM ( 40128872) 【功能】 SAFETY 基板的功能是，进行装置内 的安全监视用各种传感器及操作用 开关、信号塔等连接、 各种传感器及开 关的状态监视及信号 塔亮灯控制、护罩锁 定等的电磁线圈控 制。以及因 XY 轴 的紧急停止控制 ， 向 XY 伺服放大器及 POSITION BOA RD 接 收发送紧急停止信 息及限位信息。 ① X 、 YL 、 YR…
维修调整要领书
11-46
11-8-6 步进马达驱动器的调整
传送单元的传送马达、自动调整基板宽度马达及支撑台马达，使用了步进马达。
为了使步进马达正常旋转，需要调整步进驱动器。
・ 传送马达 L/C/R（步进马达） 2 相步进马达驱动器 40154209
・ AWC 传送马达（步进马达） 5 相步进马达驱动器 HM001320000
11-8-6-1 自动调整基板宽度马达驱动电流调整
＜调整步骤＞
① 调整前要确认已进行『DC 电源输出电压调整』。
② 使传送步进马达旋转，用数字万用表在 5 相步进驱动器上的『CP1』，『 CP2』端子之间测量。
数字万用表的连接方式为，『CP1』接“＋”，『 CP2』接“－”。
③ 请缓慢旋转『RUN』可调电阻，使『CP1』～『CP2』之间的电压为 2.8±O.O1V。

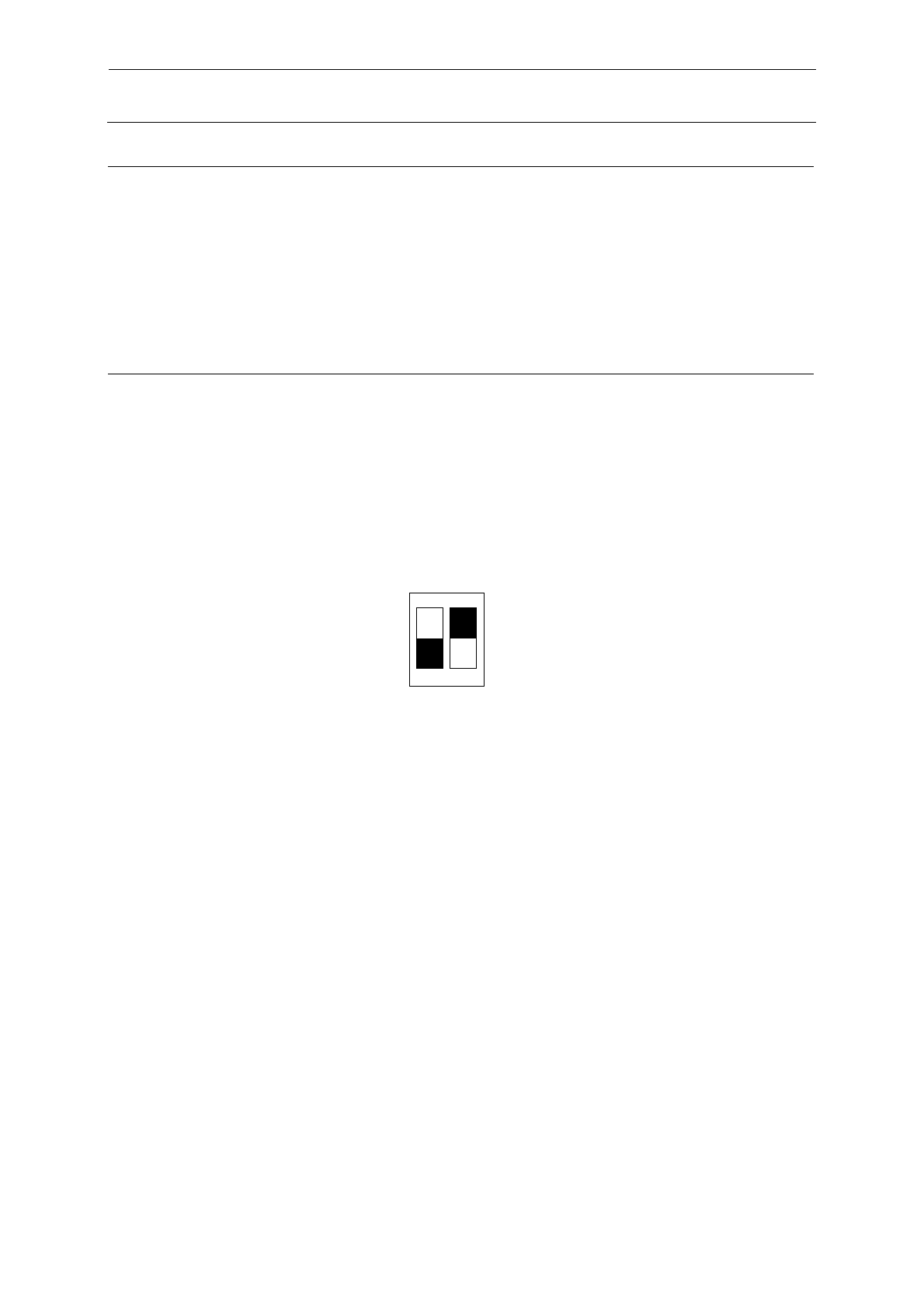

④ 请将步进驱动器上的 DIP SW 按照下图进行设定。
图 11-8-6-1-1 DIP SW 的设定
・规格值
驱动电流：1.4A±0.005A／相
（以 CP1-CP2 之间的电压测量。2.8V±0.01V）
1．OFF
2．ON
ON
1 2
CK
FH
维修调整要领书
11-47
11-9 SAFETY PCB ASM (40128872)
【功能】
SAFETY 基板的功能是，进行装置内的安全监视用各种传感器及操作用开关、信号塔等连接、
各种传感器及开关的状态监视及信号塔亮灯控制、护罩锁定等的电磁线圈控制。以及因 XY 轴
的紧急停止控制，向 XY 伺服放大器及POSITION BOARD 接收发送紧急停止信息及限位信息。
① X、YL、YR 限位传感器的监视
② 护罩打开传感器的监视
③ 操作开关（START/STOP/CONSOLE/KEY）的监视
④ 台架下降传感器的监视
⑤ 护罩锁定电磁线圈的控制
⑥ 信号塔的亮灯熄灭控制
【短路针（跨接线）的设定】
ST 机设定为
EN 机设定
表示插座插入位置。
51
2 6
W1 W2
51
2 6
W4
71
4 10
93 6 12
W3
1
2
7
8
51
2 6
W1 W2
51
2 6
W4
71 4 10
93 6 12
W3
1
2
7
8
维修调整要领书
11-48
【开关的设定】
SW3 为对应特殊订货的开关，请按出厂时的设定使用。
SW4 为功能修订用的开关，请按出厂时的设定使用。
【LED 显示的意思】
LD1：亮灯时，显示基板内使用的+5V 正常。
LD2：亮灯时，显示基板内使用的+3.3V 正常。
【更换后的调整项目】
无特殊项目。
