维修调整要领书
9-2
传感器的动作确认调整
进行各传感器的动作确认调整前，请进行光轴对合。
请把高度调整已经结束的投光侧、受光侧的传感器向 Y 方向移动，对合光轴。
光轴的受光侧的 LED 红色，绿色均亮灯。
（红色是动作显示灯。绿色是安全显示灯。）
＜用于调整的东西＞
※传送路侧供料器浮动传感器调整用
・ＮＦ１２（ＮＦ１６、ＮＦ２４也可）→无锁定型
・ＮＦ１６Ｎ（ＮＦ１２Ｎ、ＮＦ２４Ｎ也可）
※机器外侧供料器浮动传感器调整用
・ＮＦ１６（ＮＦ１２、ＮＦ２４、ＮＦ１２Ｎ、ＮＦ１６Ｎ、ＮＦ２４Ｎ也可）
・ＮＦ３２供料器（ＮＦ３２３Ｓ、ＮＦ３２４Ｓ、ＮＦ３２ＦＳ 均可）
・散件供料器（ＢＦ１０、ＢＦ１１、ＢＦ１２均可）
9-4
维修调整要领书
① 机械式，机器内侧供料器浮动传感器调整程序
1） 把 NF12 设置到台架的左、中、右，开关前护罩，确认传感器是否 OFF。
※ 打开前护罩，传感器也不为ＯＦＦ时，说明传感器安装位置的Ｙ方向偏斜。
拧松传感器安装螺丝，前后移动进行调整。
2） 与 1）同样调整 NF16N，确认传感器 OFF。
※ 打开前盖，传感器也不ＯＦＦ时，传感器安装位置的 Y 方向偏斜。
拧松传感器安装螺丝，前后移动进行调整。（大多数是移动到传送路侧）
前护罩
NF12供料器
NF16N供料器
使传感器前后移动
（传送路侧）
9-5
维修调整要领书
② 机械式，机器外侧供料器浮动传感器的调整程序
1） 把散件供料器设置到台架的左、中、右，确认传感器是否 OFF。

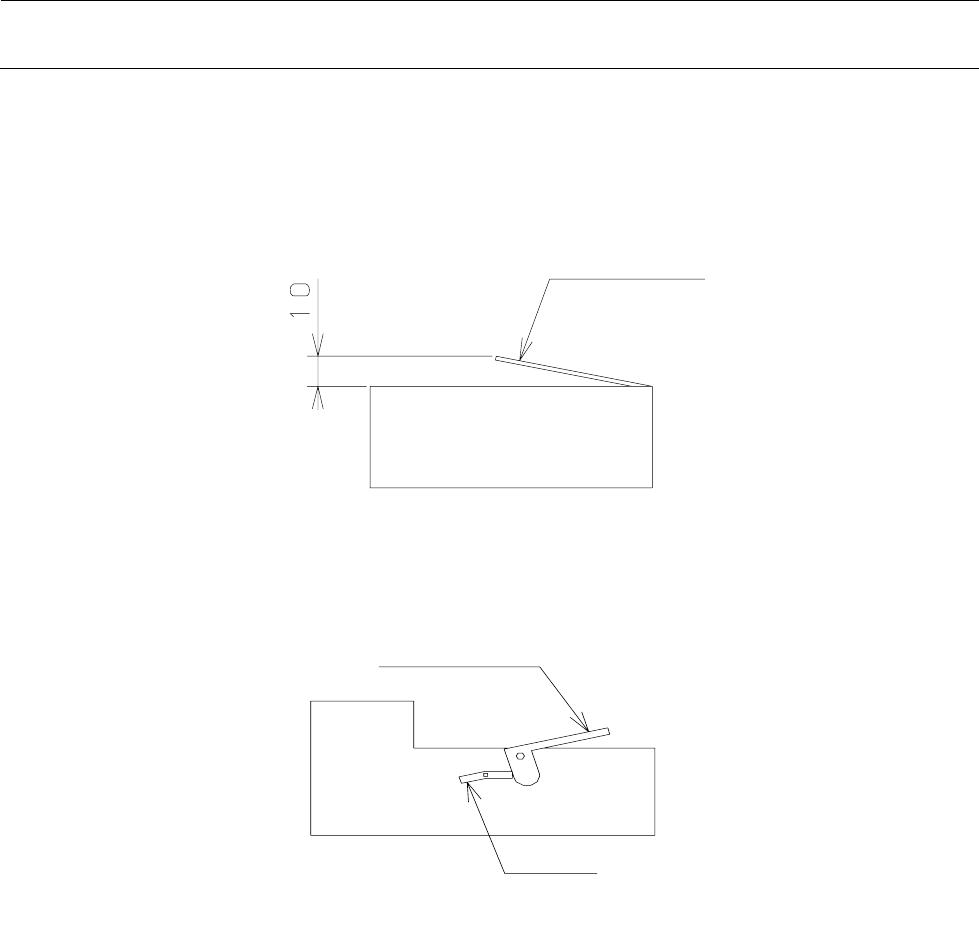

2） 把 NF32 供料器设置到与 1）同样的位置，用手打开顶盖 10mm 以内，确认传感器应 OFF。
3） 把 NF16 供料器设置到与 1）同样的位置，用杆打开顶盖，确认传感器应 OFF。
用手向上抬
NF32供料器
顶盖
杆
NF16N供料器
9-6
