维修调整要领书 12 - 12 10) 于是显示“ Internet 协议 版本 4 (TCP/IPv4) 属性”对话框。 在这一画面中， 请选择①“使用下面 的 IP 地址 ” ，并指定② [IP 地址 ] 、 [ 子网掩码 ] 。 子网掩码 上，请输入『 255 ． 2 55 ． 255 ． 0 』。 另外，如果需要 的话，请根据公司内 的网络负责人的指示 ，设定［默认网关 ］ 。 设定结束后，请 按“确定”键。 ① ②
维修调整要领书
12-11
7) “位置”为“PCI
总线 7, 设备 0, 功能 0”的设备是用于外部通信的设备，故要重复 5)～ 6)，
直至找到该设备。找到后进入下一操作顺序。
有“PCI Slot 1 (PCI 总线 2, 设备 0, 功能 0)”这样的标记，容易搞错，但这是不同的设备(请彻
底找到 PCI 总线 7。设备与功能编号没有关系)。
各 PCI 总线的分配如下所示。
･ Port1 (PCI 总线 7)：外部通信 (JaNets 等)
･ Port2 (PCI 总线 0)：内部扩展用 (OCC 摄像机)
･ Port3 (PCI 总线 5)：LNC120
･ Port4 (PCI 总线 6)：内部扩展用 (3D 传感器或多码阅读器)
这里的 Portｘｘ是指 LAN 的编号。
8) 该设备为无效状态时，请点击鼠标右键选择[生效]。
9) 将 IP 地址分配给 PCI 总线 7 的本地连接。
①请指定[互联网协议版本 4(TCP/IPv4)]，选择②[属性]。
②
①
维修调整要领书
12-12

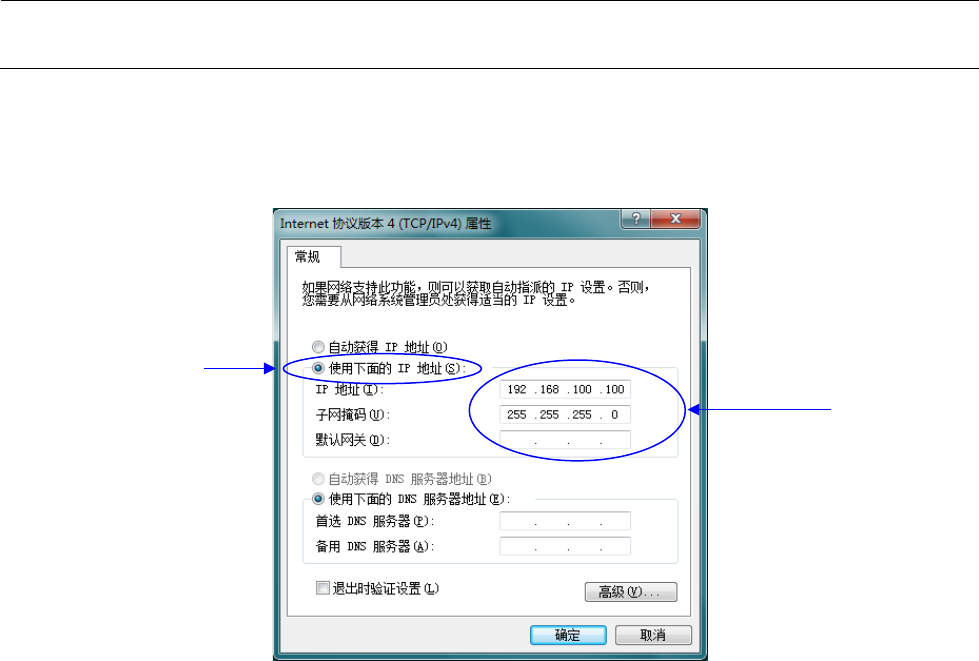

10) 于是显示“Internet 协议版本 4(TCP/IPv4)属性”对话框。
在这一画面中，请选择①“使用下面的 IP 地址”，并指定②[IP 地址]、[子网掩码]。
子网掩码上，请输入『 255．255．255． 0 』。
另外，如果需要的话，请根据公司内的网络负责人的指示，设定［默认网关］。
设定结束后，请按“确定”键。
①
②
维修调整要领书
12-13
12-2-2-2 共有文件夹的设定
设定网络通讯的共有文件夹。
这里说明的是，在 D 驱动器下建立“D:\machine\Prg”文件夹，将 Prg 文件夹设置为共享。
1) 起动浏览器。
2) 打开[D 驱动器]，选择「新建文件夹」。
3) 请输入文件夹名：machine。
4) 于是在 D 驱动器下建立名为“machine”的文件夹。
再用同样方法在 machine 文件夹下建立“prg”文件夹。
5) 请在选择 Prg 文件夹的状态下，选择“共享”→“特定用户”。
