维修调整要领书 8- 5 台架上升气缸的速度控制调整 1 ） 固定调整右侧的气缸速度控制器和左侧的气缸速度控制器。 2 ） 速度控制器请固定在 2 ～ 3 秒完成上升 ・ 下降的速度。（组装时） • UP: 用上速度控制器调整 左气缸ＵＰ过快时，请顺时针转动调整速度调整螺丝。 • DOWN: 用下速度控制器调整 左气缸ＤＯＷＮ过快时，请顺时针转动调整速度调整螺丝。 3 ） UP ､ DOWN 的速度左右不相等时，请用速度控制锁定螺丝调整…
维修调整要领书
8-4
台架上升气缸的更换
1） 关掉主体电源。
2） 打开选择器，打开左右机械操纵阀，让台架升降器上升。
3） 松开台架上升气缸杆和提升气缸轴，并卸下。（更换侧）
4） 关掉主体（手阀）总压缩空气。
5） 卸下驱动器气缸组装螺丝。（左右两侧）
6） 向上拉台架升降器。（更换侧）
7） 卸下台架上升气缸安装螺丝４个，卸下气缸。
8） 把速度控制器安装到新的气缸上。
9） 安装气缸，从上方插入台架升降器。
10） 请把提升气缸轴拧进气缸杆里。
11） 打开主体（手阀）的总压缩空气。
12） 调整左右气缸的速度控制器。（参照 8－5）
13） 安装驱动器气缸组件。
14） 安装一次更换台。
15） 打开主体的电源。
台架升降器
提升气缸轴
40000589
空气气缸
PA630750300
8-4
维修调整要领书
8-5

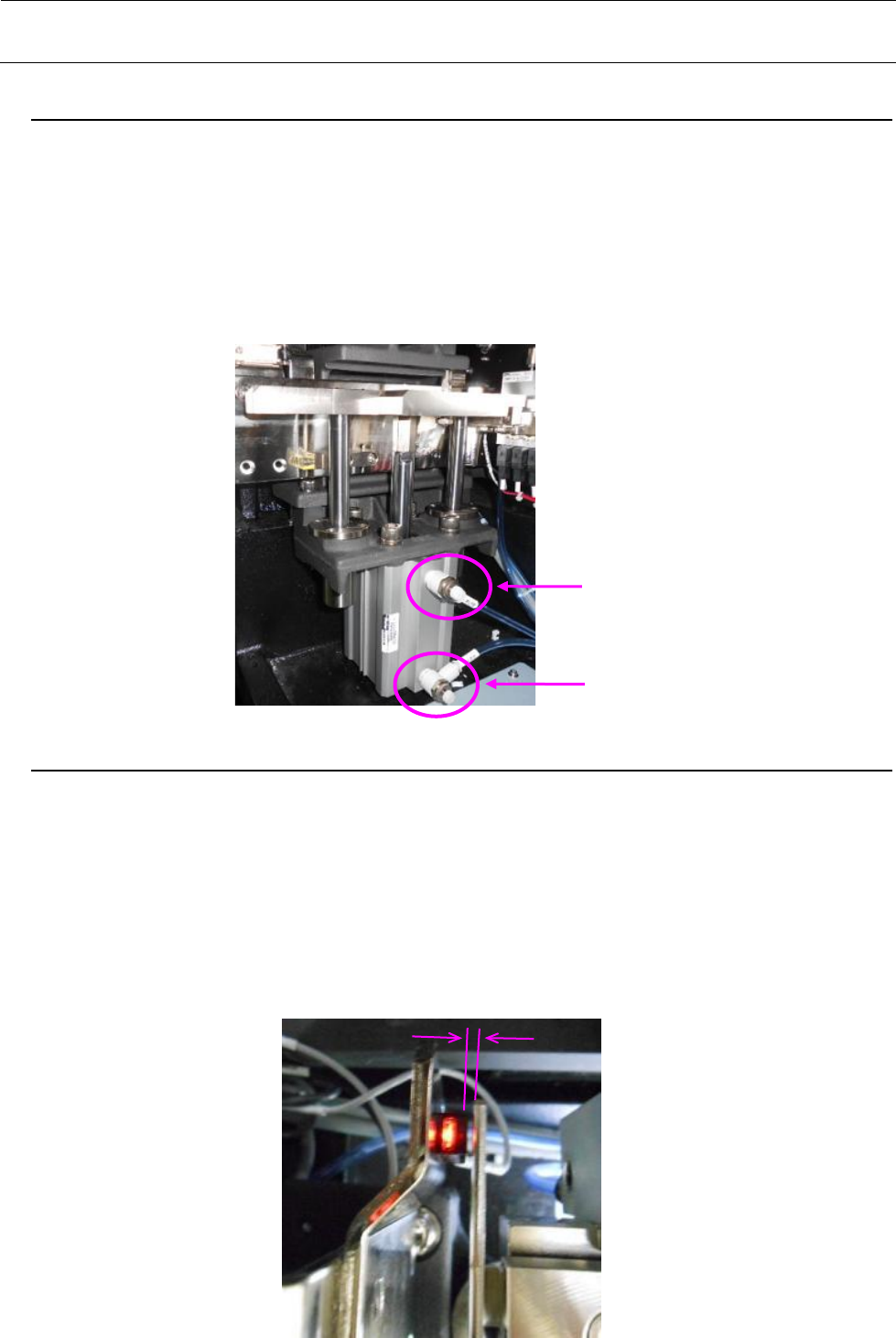

台架上升气缸的速度控制调整
1） 固定调整右侧的气缸速度控制器和左侧的气缸速度控制器。
2） 速度控制器请固定在 2～3 秒完成上升・下降的速度。（组装时）
• UP: 用上速度控制器调整
左气缸ＵＰ过快时，请顺时针转动调整速度调整螺丝。
• DOWN: 用下速度控制器调整
左气缸ＤＯＷＮ过快时，请顺时针转动调整速度调整螺丝。
3） UP､ DOWN 的速度左右不相等时，请用速度控制锁定螺丝调整，然后锁定调整螺丝。
4） 锁定后，请再次确认 UP/DOWN 的速度。
8-6
台架上升检测传感器的更换
1） 关闭主体电源。
2） 下降升降器。
3） 请拆下传感器固定螺丝，更换传感器。
4） 更换传感器后，装配请按相反的步骤进行。
＜调整＞
1） 打开主体电源。
2） 把台架传感器配件与传感器相距 1.0～1.9mm（目标是 1.5mm）组装起来。
3） 上升台架，确认 LED 是否亮灯。
上速度控制
下速度控制
1.0～1.9mm（目标是1.5mm）
8-5
维修调整要领书
8-7
选择器的更换
1） 关闭主体的总压缩空气阀门。（手阀）
2） 向左转动选择器盖，从护罩上卸下选择器。
3） 给半管接头、消音器更换新的选择器，请用盖子把保护罩固定在选择器上。
4） 打开主体的总压缩空气阀门。
8-8
机械操纵阀的更换（选购品，供料器台车）
1） 请切断主机的主压力空气。（手阀）
2） 请拆下弯管接头上连接的空气管子。
3） 请拆下安装螺丝，将阀从台架阀托架上卸下。
4） 请把弯管接头、消声器换装到新的机械操纵阀上。
5） 装配请按相反的步骤进行。
万向弯管×2个
PJ304065103
选择器
PV0151170A0
单向阀
PV025103000
半管接头
PJ301065103
消音器
PX055104000
保护罩安装螺钉
盖子
橡皮圈3枚
台架阀L組件
台架阀R組件
台架阀托架 R
40206467
械操纵阀
PV010505000
弯管接头
PJ304040505
弯管接头×2个
PJ304040505
安装螺丝×2个
安装螺丝×2个
台架阀托架 L
40206466
消声器
PX050501000
8-6
