2-1-6 Z 马达的更换
更换 Z 马达时，需要重新取得有关 Z 轴高度及激光的 MS 参数。（有关取得项目，请参照 2-2 项【贴
装头更换后的重新调整】。）

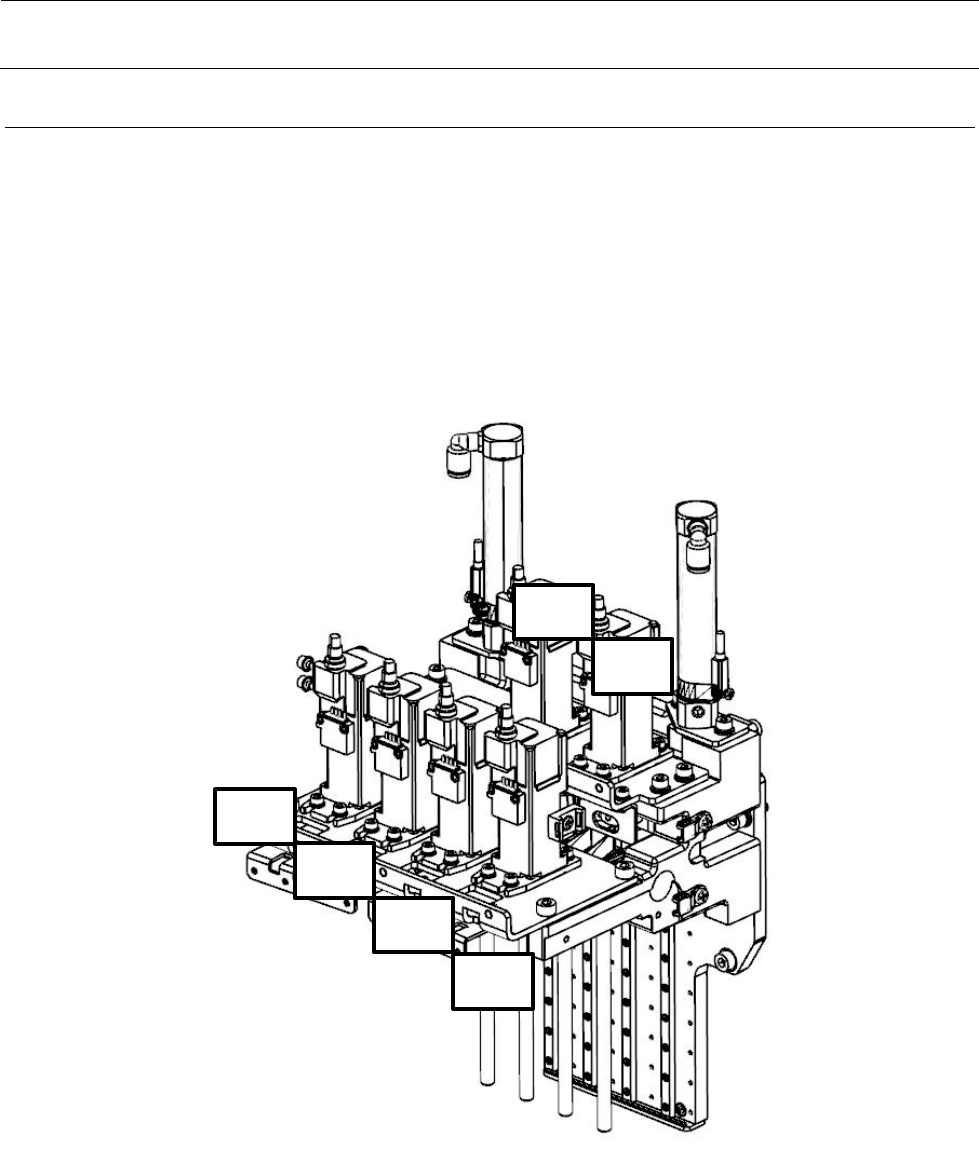

<配置马达>
Z1
Z2
Z3
Z4
T1
T2
维修调整要领书
2-10

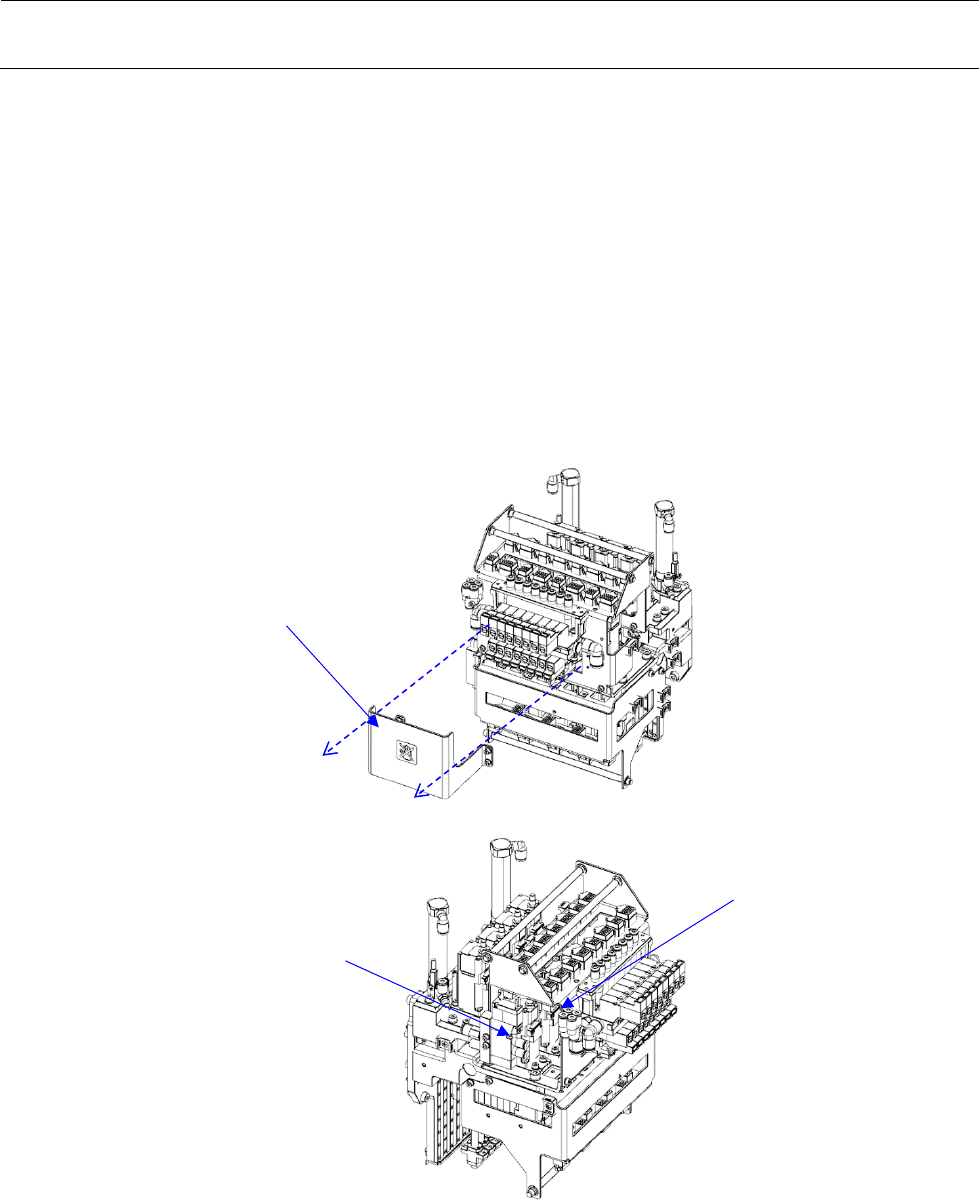

1) 将更换的马达缆线从中继缆线中拔出。
2) 取下贴装头保护盖。
3) 取下连接在电磁阀上的空气管（φ4×4 个，φ6×2 个，φ8×1 个）。
4) 取下贴装头提升气缸用电磁阀的缆线（中继连接器）。
5) 取下贴装头提升气缸用电磁阀上连接的空气管（φ4×2 个，φ6×1 个）。
6) 取下贴装头 SV 托架上固定的各缆线，以及贴装头提升气缸连接的φ4 空气管（Y 联组）。
7) 取下贴装头 SV 托架。

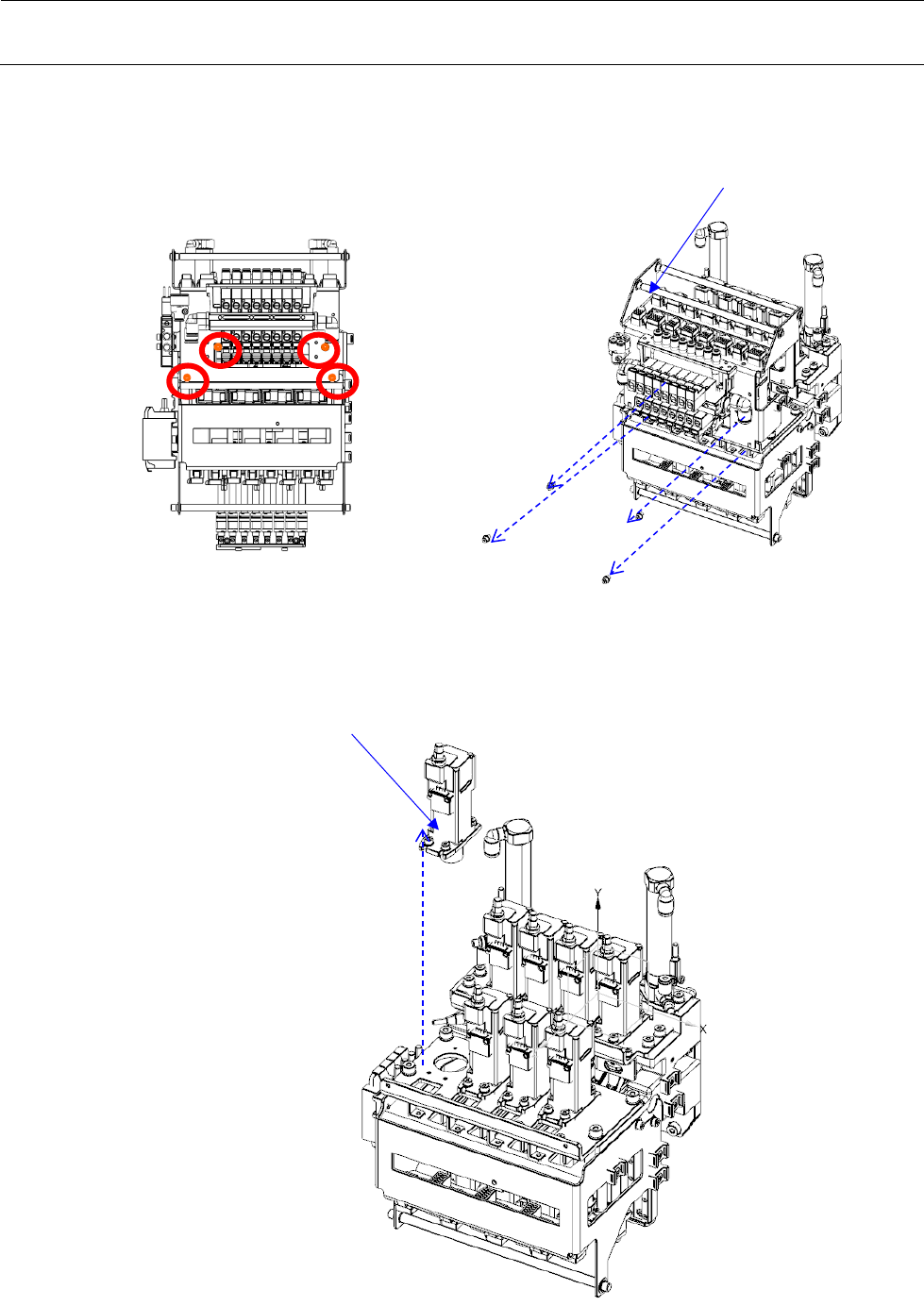

8) 取下马达的组装螺丝（4 个），取下各皮带轮及马达。
9) 组装请按相反的步骤进行。
10) 请按照以下＜皮带张力调整步骤＞，调整皮带张力。
11) 组装后，必须得到 MS 参数。
贴装头保护盖
贴装头提升气缸用电磁阀
Y
联组
维修调整要领书
2-11
贴装头 SV 托架
Z 马达组
