维修调整要领书 2- 11 贴装头 SV 托架 Z 马达 组
维修调整要领书
2-10
1) 将更换的马达缆线从中继缆线中拔出。
2) 取下贴装头保护盖。
3) 取下连接在电磁阀上的空气管（φ4×4 个，φ6×2 个，φ8×1 个）。
4) 取下贴装头提升气缸用电磁阀的缆线（中继连接器）。
5) 取下贴装头提升气缸用电磁阀上连接的空气管（φ4×2 个，φ6×1 个）。
6) 取下贴装头 SV 托架上固定的各缆线，以及贴装头提升气缸连接的φ4 空气管（Y 联组）。
7) 取下贴装头 SV 托架。
8) 取下马达的组装螺丝（4 个），取下各皮带轮及马达。
9) 组装请按相反的步骤进行。
10) 请按照以下＜皮带张力调整步骤＞，调整皮带张力。
11) 组装后，必须得到 MS 参数。

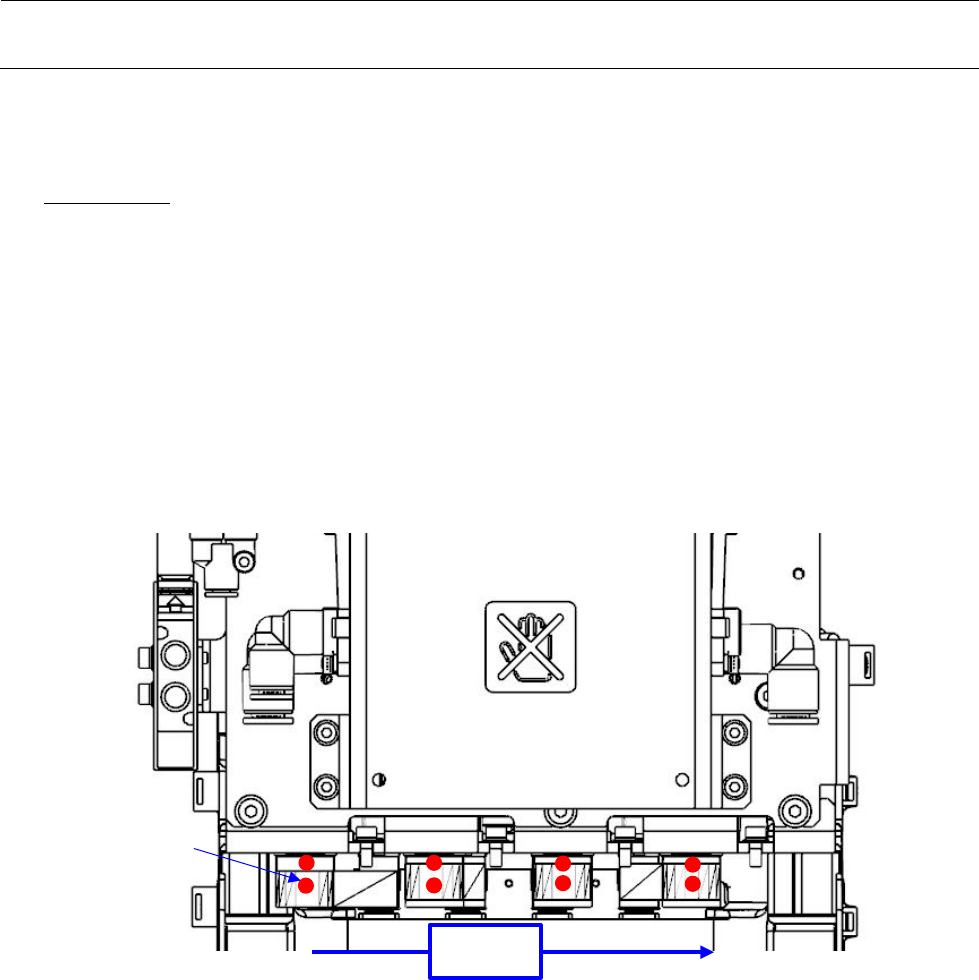

贴装头保护盖
贴装头提升气缸用电磁阀
Y
联组
维修调整要领书
2-11
贴装头 SV 托架
Z 马达组
维修调整要领书
2-12
＜皮带张力调整步骤＞
暂时组装 Z 马达，朝箭头方向用杆张力 24N（2.4kgf）的拉力固定。
张力表输入值
・ Weight ： 0.9g/m
・ Width ： 10.0mm
・ Span ： 66.4mm
・
合适张力 ： 12±1N
※ 在 Z 马达组装螺丝（4 个）上涂敷 LOCTITE 粘结剂 243 后，请在拧紧力矩 2.3N・m 下进行固定。
※ 在将 Z 轴提升至最高位置的状态下，并且正视时皮带轮的无头螺丝朝右的位置固定 Z 马达。
朝右
无头螺丝
