维修调整要领书
11-22

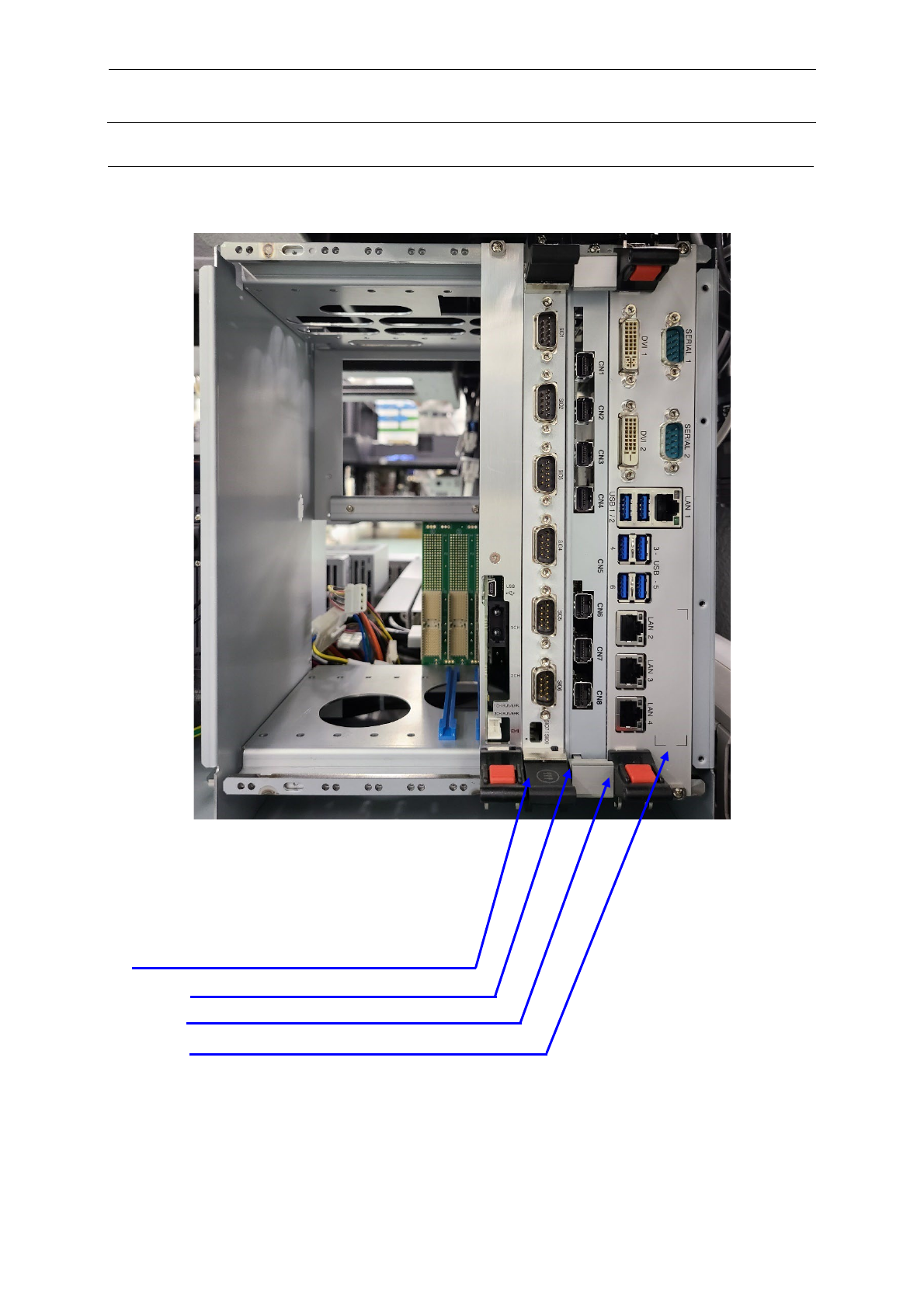

11-3-1 CPU BOARD (40205765)
【功能】
此基板控制整个装置。通过 CompactPCI（简称 cPCI）总线连接其他基板。
另外通过本基板的 EtherNET 端口，与激光传感器 LNC12O 进行通信。
此基板上装备有 SOLID STATE DRIVE 16GB（以下简称为 SSD）。
本 SSD 写入了包括装置的操作系统的所有软件。因此仅更换 CPU 基板时，请从当前的 CPU
BOARD 中拆下 SSD，装入新的 CPU BOARD 中。
更换之后，由于网络适配器的驱动程序被初始化，所以要从新进行设置。
【更换电池】
为保存 BIOS 设定，在 CPU 基板上有后备电池。
电池请 5 年左右更换一次。
维修调整要领书
11-23
11-3-1-1 更换 CPU BOARD 后网络驱动程序的从新设置
在更换了非复制盘的 SSD 或更换了 CPU 板等情况下，当 CPU 板与 SSD 的组合发生变化时，
需要这一操作。
由于 Windows 的设计，如果 SSD 内的设置数据与 CPU 电路板的组合发生变化，网络适配器
的驱动分配将被初始化，全部成为 Intel 驱动。为此，将 SSD 实装到机器上后就需要从新分配
网络适配器驱动的操作。
○将 PCI 总线 5 的驱动分配给 RTX 驱动器。只需着眼于 PCI 总线 5。
･ Port1 (PCI 总线 7) : Intel 驱动 (用于外部通信)
･ Port2 (PCI 总线 0) : Intel 驱动 (用于 OCC 照相机)
･ Port3 (PCI 总线 5) : RTX
驱动 (用于 LNC120)
･ Port4 (PCI 总线 6) : Intel 驱动 (用于 3D 传感器或多码阅读器)

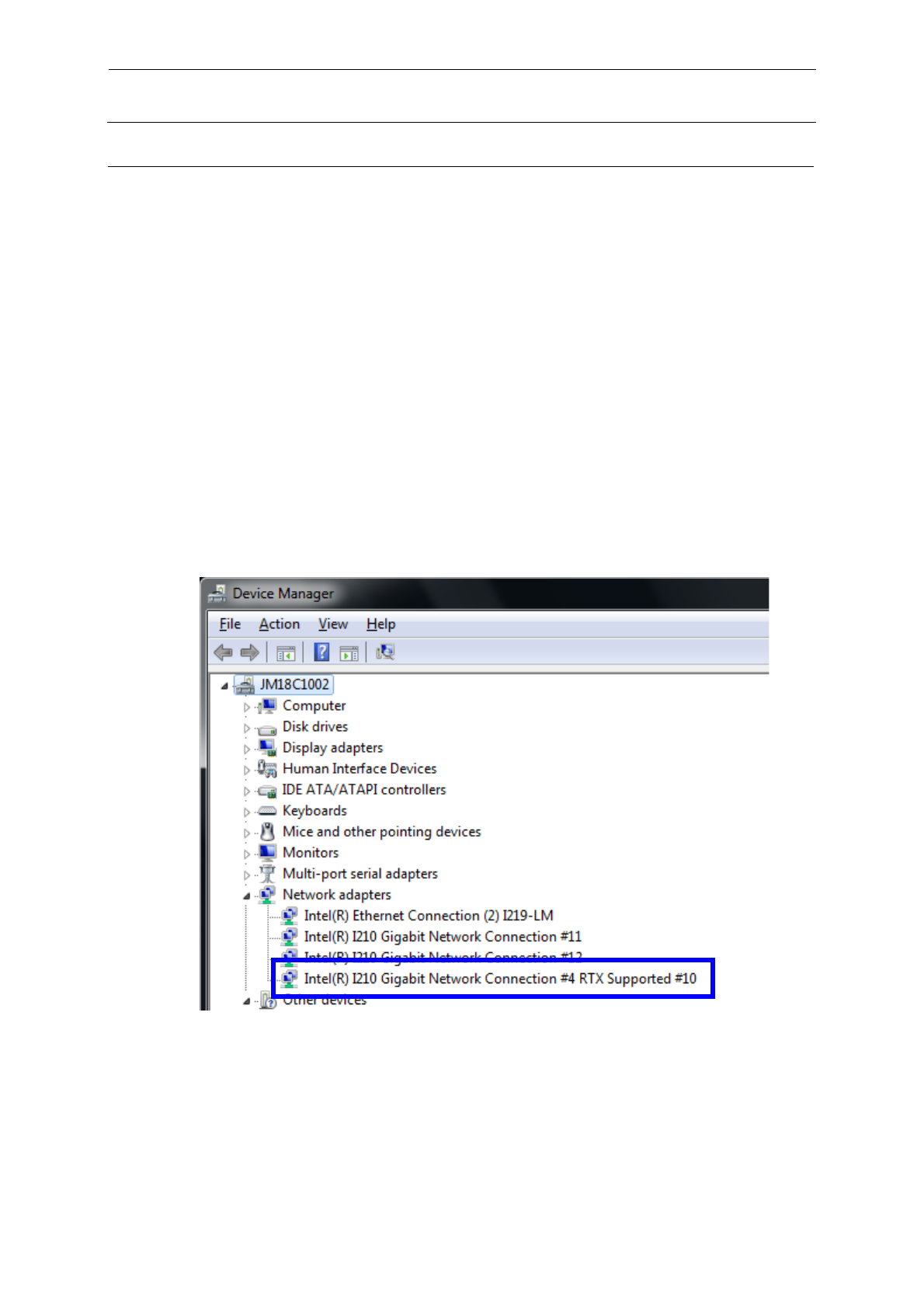

1) 通过控制面板启动设备管理器，展开网络适配器并确认各项目的属性。
