维修调整要领书 1-2- 2 Y 轴极限传感器、 Y 轴原点附近传感器的更换 ※ 更换传感器时，不需要调整位置。 ※ 包括支架也更换时，需要调整位置。 1 ） 松开 Y 极限传感器托架的止动螺丝进行调整，离开座架之开尾销安装中心位置的距离要成为下图 所示的尺寸，然后予以固定。 ( 图 1-2-2- 1) 图 1-2-2-1 前侧（ Y 负侧极限传感器） 从前侧开尾销安装中心位置到传感器中心的距离 151.1m m 前侧 2 （ Y 接近…
维修调整要领书

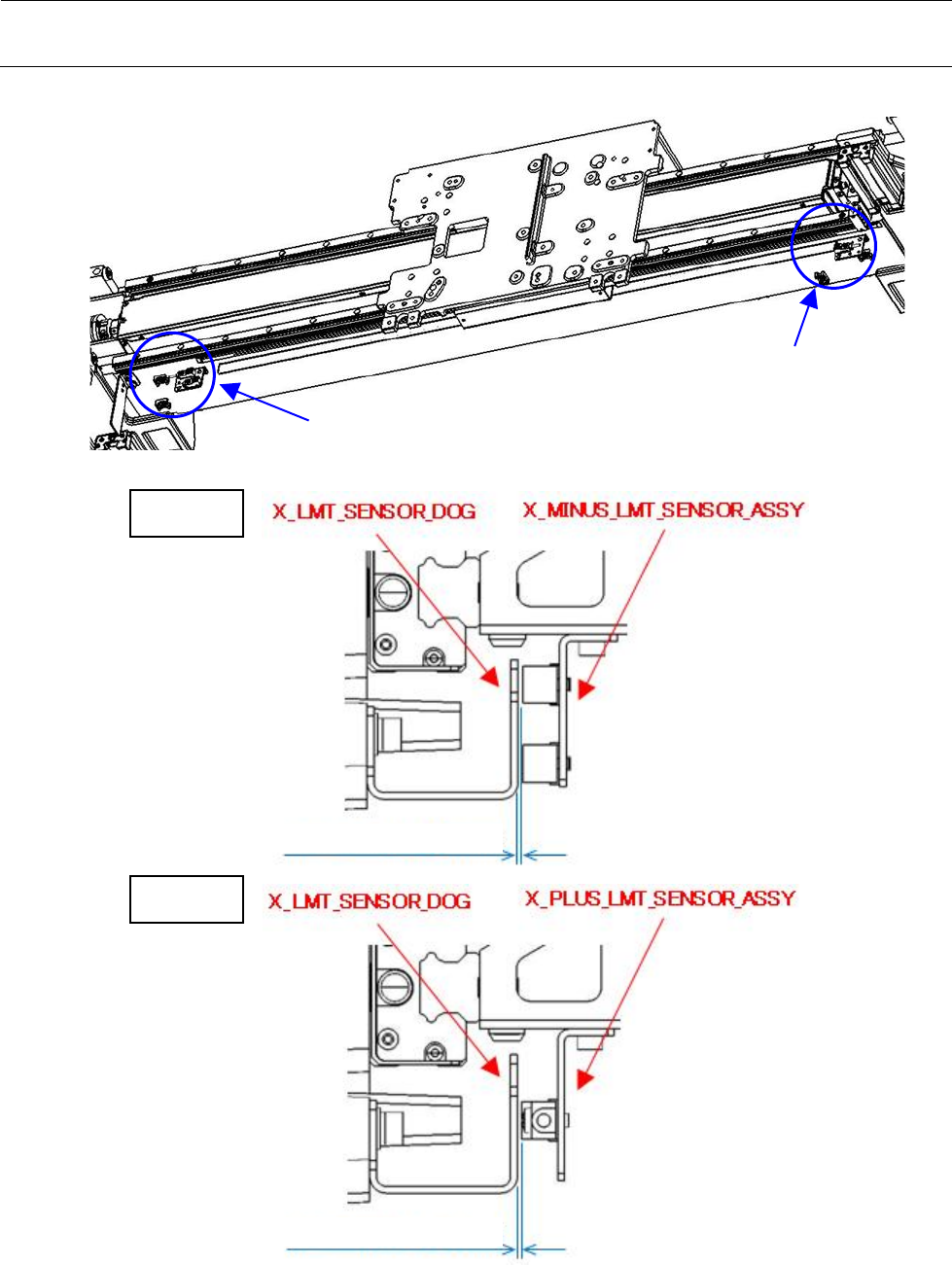

图 1-2-1-2
A 部
B 部
0.8～1.5mm（目标是1.0mm）
0.8～1.5mm（目标是1.0mm）
向视 A
向视 B
0.8～1.5 (目标: 1.0mm)
0.8～1.5 (目标: 1.0mm)
1-9
维修调整要领书
1-2-2 Y 轴极限传感器、Y 轴原点附近传感器的更换
※ 更换传感器时，不需要调整位置。
※ 包括支架也更换时，需要调整位置。

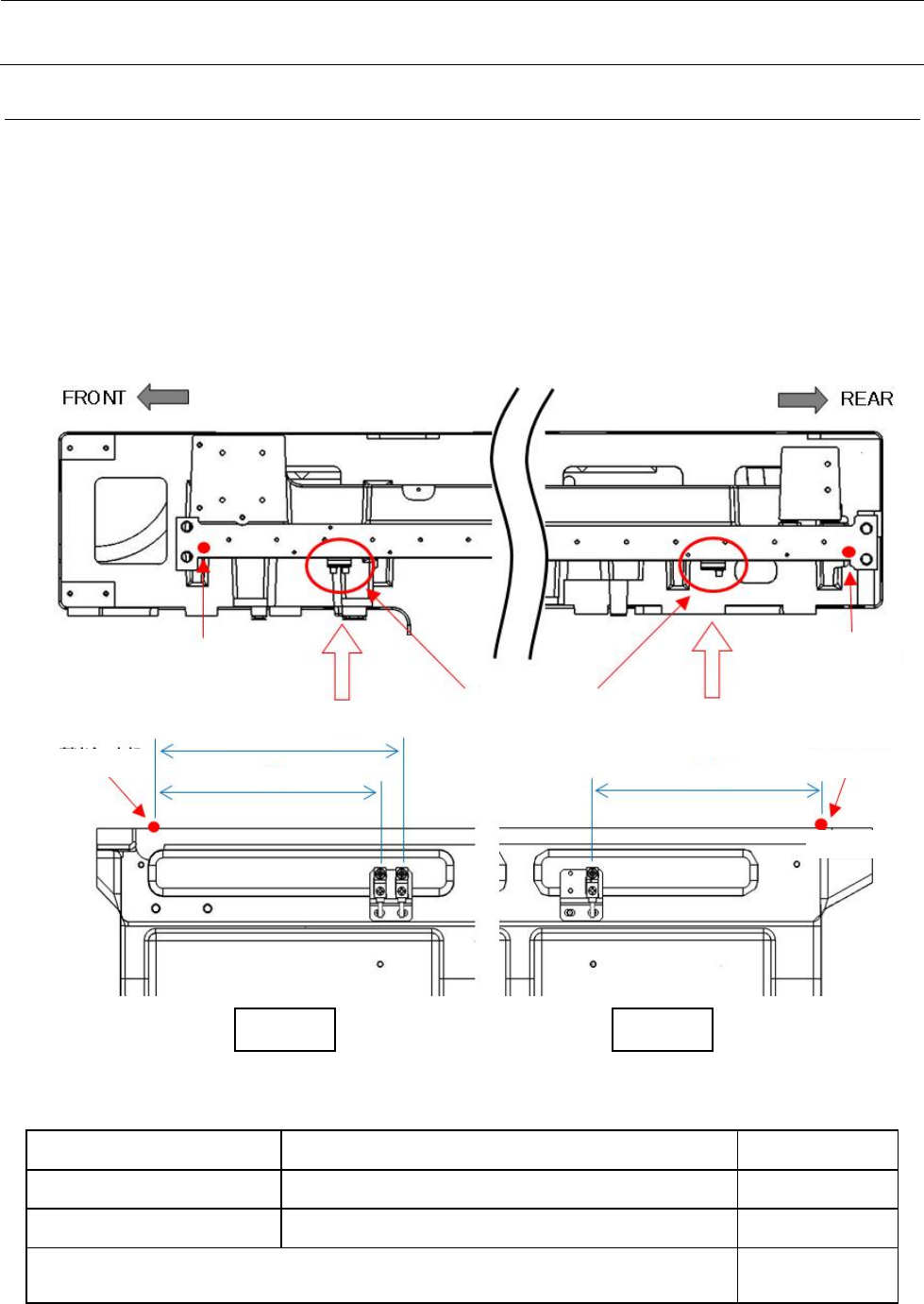

1） 松开 Y 极限传感器托架的止动螺丝进行调整，离开座架之开尾销安装中心位置的距离要成为下图
所示的尺寸，然后予以固定。(图 1-2-2-1)
图 1-2-2-1
前侧（Y 负侧极限传感器） 从前侧开尾销安装中心位置到传感器中心的距离
151.1mm
前侧 2（Y 接近传感器） 从前侧开尾销安装中心位置到传感器中心的距离
166.1mm
后侧 2（Y 正正侧极限传感器） 从前侧开尾销安装中心位置到传感器中心的距离
106.9mm
极限传感器与止动卡具的空隙
0.8～1.5mm
（目标是 1.0mm）
向视
A
向视
B
Y
极限传感器
向视
A
开尾销孔部
开尾销孔部
开尾销孔部
开尾销孔部
向视
B
166.1
106.9
151.1
1-10
维修调整要领书

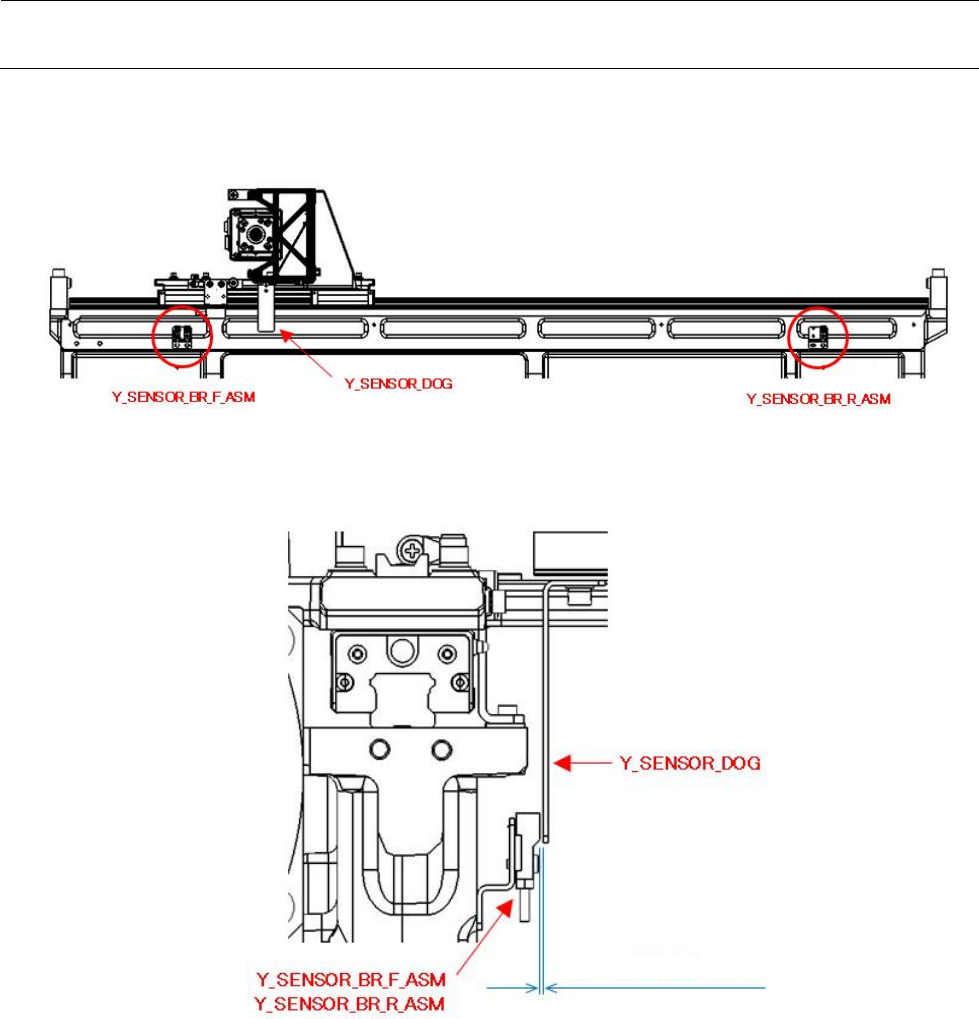

2） 后方固定时，要使 Y 传感器止动卡具与传感器表面的空隙为 1.8～2.5mm（目标是 2.0mm）。
(图 1-2-2-2)
c
图 1-2-2-2
0.8～1.5mm（目标：1.0mm）
1-11
