维修调整要领书 5-8 5-6- 2 ST OP/ C - OUT 传感器的更换 1) 卸下 安装在制动器上的 各传感器的 固定螺钉 ，更换传感器 。 2) 请实施配线 处理。 图 5-6-2- 1 ① SM30308 52TN SCREW M3×L8 ② 40253220 STOP S ENSOR A SM ③ SM30308 52TN SCREW M3×L8 ④ 40253220 C.OUT SENS OR ASM ①、② ③、④
维修调整要领书
5-7
5-6 WAIT/STOP/C-OUT 传感器的更换
5-6-1 WAIT 传感器的更换
按照传送方向，如下图所示组装 WAIT 传感器。
图 5-6-1-1 WAIT 传感器
40253220 WAIT SENSOR
SM3030852TN SCREW M3×L8
WAIT
传感
身前基准:左→右 身前基准:右→左
维修调整要领书
5-8
5-6-2 STOP/C-OUT 传感器的更换
1) 卸下安装在制动器上的各传感器的固定螺钉，更换传感器。
2) 请实施配线处理。
图 5-6-2-1
①
SM3030852TN
SCREW M3×L8
②
40253220
STOP SENSOR ASM
③
SM3030852TN
SCREW M3×L8
④
40253220
C.OUT SENSOR ASM
①、②
③、④
维修调整要领书
5-9

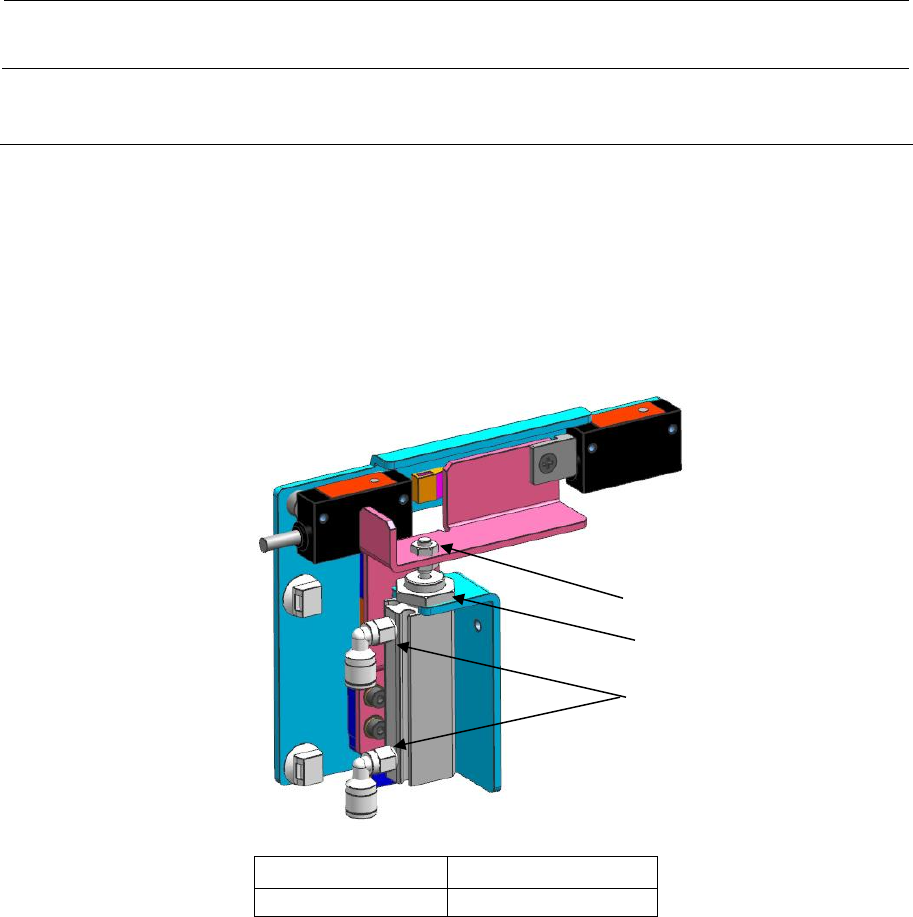

5-7 止动器缸筒的更换
1) 拧松①六角螺母。
2) 拧松②气缸的六角螺母。
3) 从支架上取下气缸。
4) 请从气缸上卸下 PJ304040301 UNION_ELBOW_JOINT，安装更换的气缸。
5) 按照（3）～（1）的顺序进行组装。在完全拧紧②气缸的螺母之前，请使制动器上下动作确认
动作是否顺畅。
6) 组装后，接入空气（0.50Mpa），确认动作是否顺畅。
货号
品名
40107802
CYLINDER
图 5-7-1
①
②
③
